Eines ist klar: Brandschutz ist essenziell zum Schutz von Leben, Gesundheit, Eigentum und Umwelt. Insbesondere Architekten und Gebäudebetreiber tragen für den Brandschutz die Verantwortung. In Deutschland werden jährlich viele Millionen Quadratmeter Flachdächer abgedichtet. Modernste Materialien, geprüfte Systeme und geregelte Verfahren machen die Dächer zu einer sicheren und langlebigen Konstruktion. Besonders moderne Industriebauten oder Sonderbauten, wie beispielsweise große Veranstaltungshallen oder Einkaufszentren müssen einer Reihe von Vorschriften gerecht werden, insbesondere beim Brandschutz.
In Deutschland bestehen viele Gesetze, Vorschriften sowie Richtlinien rund um das Thema Brandschutz. Diese müssen von Planern und Gebäudebetreibern beachtet und in ihre Brandschutzkonzepte eingearbeitet werden. Durch die Integration von Brandschutzfenstern, Rauch- und Wärmeabzugsanlagen (RWA) oder intelligenter Objektentrauchung sorgen Zuständige im Brandfall für Schutz und Sicherheit in Gebäuden. Brandschutzanlagen schützen sowohl vorbeugend als auch abwehrend gegen die Gefahren von Feuer, Rauch und Brandgasen. Seit mehr als 70 Jahren setzen wir uns täglich dafür ein, Dächer sicher zu gestalten und mit unseren Produkten für mehr Sicherheit in Gebäuden zu sorgen. LAMILUX Brandschutzfenster, Tageslichtsysteme mit integrierten RWA sowie integrale Objektentrauchung machen Ihre Dächer sicher für den Brandfall.

RWA Anlagen

Qualifizierte Rauch- und Wärmeabzugsanlagen (RWA Anlagen) sind heute wesentliche Bestandteile von Brandschutzkonzepten. LAMILUX betreut Sie von der Berechnung und Auslegung der RWA Anlage über die Montage bis hin zur qualifizierten Wartung.

Objektentrauchung

LAMILUX ist Spezialist für elektrotechnische, steuerungstechnische und lüftungstechnische Anlagen in Objekten und Tiefgaragen. Auch Rauchdruckanlagen (RDA) in Sicherheitstreppenhäusern bis hin zur natürlichen Entrauchung (NRA-Anlage) zählen zu unserem vielfältigen Produktportfolio.

Brandschutzfenster

Brandschutzfenster mit hitze- und feuerresistenten Verglasungen sind die optimalen Helfer im Brandfall. Wir von LAMILUX sind für Sie da und beraten Sie gerne über die Vorteile unseres Brandschutzglasdaches Fire Resistance.

Brandschutz ist Rauchschutz

Sowohl der abwehrende als auch der vorbeugende Brandschutz tragen in der Summe dazu bei, dass durch effektive Maßnahmen die Brandentstehung oder eine schnelle Brand- und insbesondere Rauchausbreitung verhindert werden kann. Denn nicht Feuer ist die größte Gefahr bei einem Brand, sondern der Rauch. LAMILUX Brandschutzexperte Carsten Ficker erklärt im Detail, was die meisten Menschen unterschätzen:

„Rauch ist schwarz, giftig, breitet sich rasend schnell aus und blockiert in wenigen Minuten Flucht-, Rettungs- und Löschangriffswege. Die Unkenntnis der Menschen über die Gefahren von Brandrauch ist lebensbedrohlich.
Man meint, im Ernstfall genügend Zeit für die Flucht zu haben, dabei bleiben mitunter nur drei Minuten, um sich in Sicherheit zu bringen.
Dieses kurze Zeitfenster entsteht, da schon kleine Brände für eine enorme Zirkulation im Raum sorgen und ohne Rauchabzug rasend schnell der ganze Raum verraucht. Deshalb gehört zum Brandschutz unbedingt auch immer der Rauchschutz.“

Carsten Ficker,
der Brandschutzexperte von LAMILUX

Rauch- und Wärmeabzugsanlagen (RWA Anlagen)

Qualifizierte Rauch- und Wärmeabzugsanlagen (RWA) sind heute wesentliche Bestandteile von Brandschutzkonzepten. Rauch- und Wärmeabzugsanlagen sind anlagentechnische Brandschutzeinrichtungen und sind bauordnungsrechtlich im vorbeugenden Brandschutz zwingend vorgeschrieben. Entrauchungsanlagen haben zum Ziel den Personen-, Sachwerte- und Umweltschutz. Diese Schutzziele können jedoch nur eingehalten werden, wenn qualifizierte Rauch- und Wärmeabzugsanlagen installiert werden. In Bezug auf die Bemessung von RWA Anlagen und in Bezug auf die Anforderungen an die einzelnen Systemkomponenten können die Normenreihen DIN 18232 und EN 12101 herangezogen werden.

Mit dem richtigen Ansprechpartner lässt sich Brandschutz einfach und vor allem kostenoptimiert umsetzen. Wichtig ist vor allem, Brandschutz von Beginn an in die Planungen und Konzipierungen von Gebäuden einzubeziehen – das spart Zeit, Kosten und rettet im Ernstfall sogar Leben!


Qualifizierter Rauch- und Wärmeabzug

Wesentliche Bestandteile von Brandschutzkonzepten


In den Maßgaben zum vorbeugenden Brandschutz sind qualifizierter Rauch- und Wärmeabzugsgeräte zwingend vorgeschrieben. Wir bieten Architekten, Ingenieuren und Bauherren technische Gesamtkonzepte, wie LAMILUX Rauch- und Wärmeabzugsgeräte, natürliche und maschinelle RWA Anlagen, Rauchableitung für das Treppenhaus als Komplettset oder Zuluftgeräte. Denn nur durch einen gemeinsamen Einsatz aller sicherheitsrelevanter Systeme kann der vorbeugende Brandschutz wirksam werden. Ein RWA System besteht dabei immer aus verschiedenen Bestandteilen:

  • Die Abluftsysteme: Diese sind ausgeführt als natürliches Rauch- und Wärmeabzugsgerät (NRWG) bei einer natürlichen Rauchabzugsanlage (NRA) oder als maschinelles Rauch- und Wärmeabzugsgerät bei einer maschinellen Rauchabzugsanlage (MRA).
  • Die Zuluftsysteme: Diese gibt es in zwei Ausführungen, einerseits als natürliche oder andererseits als maschinelle Nachströmung.
  • Die Rauchschürzen: Diese existieren als Rauchabschnittstrennungen bei Überschreiten von bestimmten Randbedingungen.
  • Die Steuerung: Diese fungiert als zentrales Bindeglied im Zusammenspiel alle Einzelkomponenten.


Rauch- und Wärmefreihaltung

Nach DIN 18232 und EN 12101


Die beiden Normenreihen DIN 18232 und EN 12101 beschreiben Anforderungen an die Bemessung von qualifizierten Rauch- und Wärmeabzugsanlagen und an die dazugehörigen Systemkomponenten. Dabei sind die RWA Anlagen entweder als natürlicher Rauchabzug (NRA) oder maschineller Rauchabzug (MRA) konstruiert. Die DIN 18232 gilt bei Bränden in Gebäuden als die allgemein anerkannte Regel der Technik für die Aufgabe der Rauch- und Wärmefreihaltung von Räumen und zielt auf die Sicherung einer raucharmen Schicht im unteren Bereich des Raumes bzw. auf Höhe der Flucht-, Rettungs- und Löschangriffswege ab. Sie ist nicht auf Treppenräume anwendbar, weil dort keine Schichtung möglich ist.

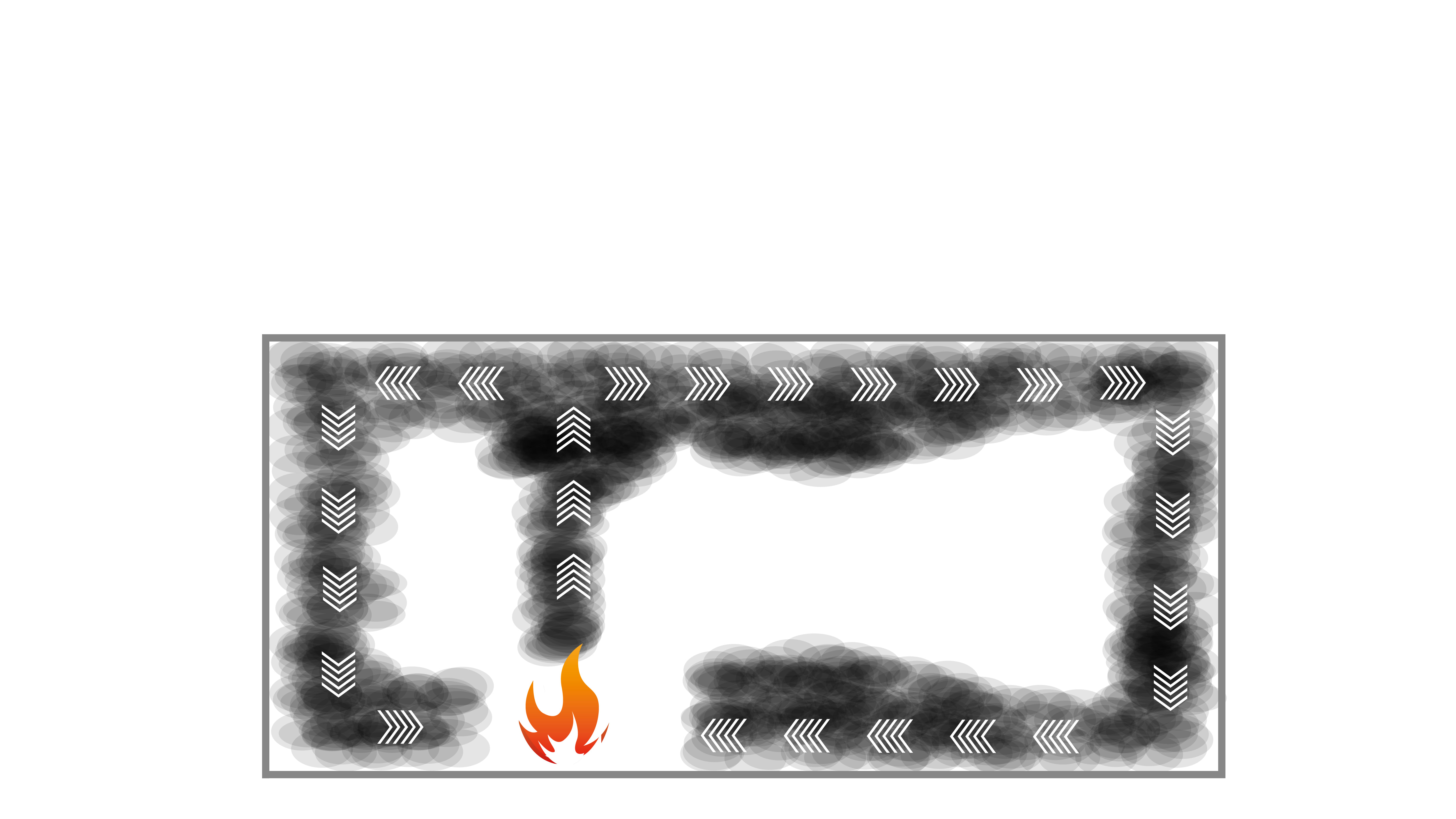

Rauchentwicklung in Industriehallen ohne RWA Anlagen

In der Normenreihe DIN 18232 werden nationale Anforderungen und Vorgaben an Entrauchungsanlagen festgelegt. Die DIN 18232 besteht zurzeit aus 7 Teilen (Stand: 08/2021)

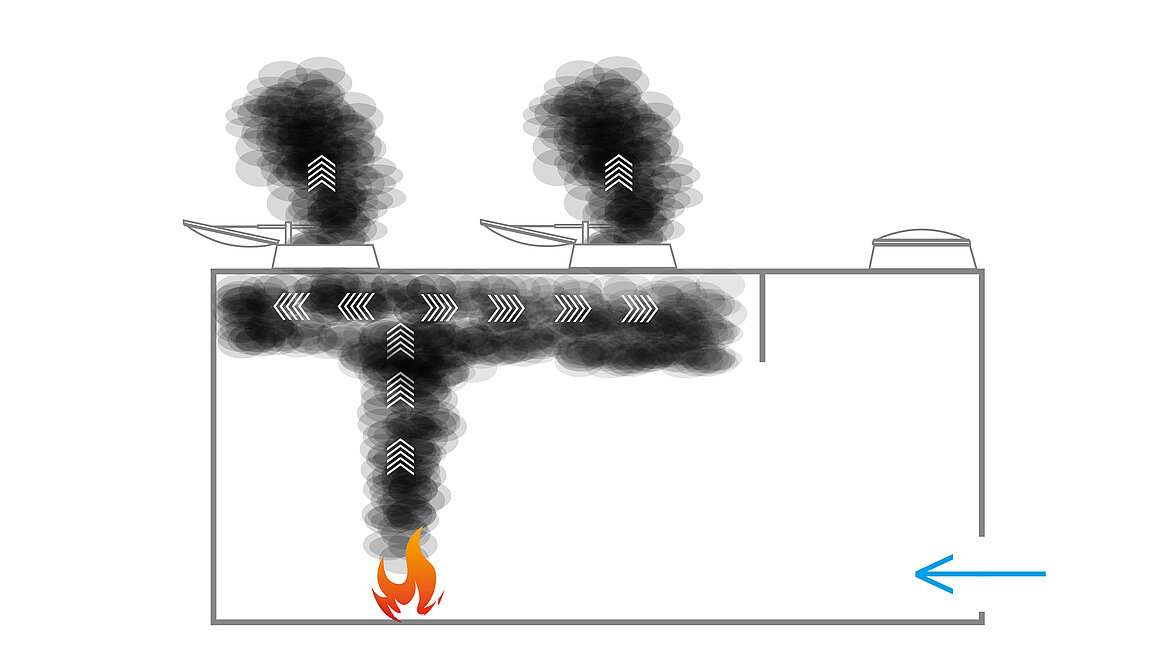

Rauchentwicklung in Industriehallen mit RWA Anlagen

Die DIN EN 12101 gibt die europäischen Anforderungen und Vorgaben an die Systemkomponenten von Entrauchungsanlagen vor sowie Anleitungen zu Rechenverfahren für die Bemessung von Rauch- und Wärmeabzugsanlagen. Die DIN EN 12101 setzt sich derzeit aus 10 Teilen zusammen (Stand 08/2021):

DIN 18232: Rauch- und Wärmefreihaltung

  • Teil 1: Begriffe, Aufgabenstellung
  • Teil 2: Natürliche Rauchabzugsanlagen (NRA); Bemessung, Anforderungen und Einbau
  • Teil 4: Wärmeabzüge (WA); Prüfverfahren
  • Teil 5: Maschinelle Rauchabzugsanlagen (MRA); Anforderungen, Bemessung
  • Teil 7: Wärmeabzüge aus schmelzbaren Stoffen; Bewertungsverfahren und Einbau
  • Teil 8: Öffneraggregate für Gebäudeabdeckungen zur Entlüftung oder Rauchableitung | Vornorm DIN V18232-8
  • Teil 9: Wesentliche Merkmale und deren Mindestwerte für natürliche Rauch- und Wärmeabzugsgeräte nach DIN EN 12101-2.


DIN EN 12101: Anlagen zur Kontrolle von Rauch- und Wärmeströmungen

  • Teil 1: Bestimmungen für Rauchschürzen
  • Teil 2: Festlegungen für natürliche Rauch- und Wärmeabzugsgeräte (NRWG)
  • Teil 3: Bestimmungen für maschinelle Rauch- und Wärmeabzugsgeräte (MRWG)
  • Teil 4: Anlagen zur Rauch- und Wärmefreihaltung im eingebauten Zustand (Bausätze) | veröffentlicht als CEN/TR 12101-4
  • Teil 5: Anleitung zu funktionellen Empfehlungen und Rechenverfahren für Anlagen zur Rauch- und Wärmefreihaltung | veröffentlicht als CEN/TR 12101-5
  • Teil 6: Festlegungen für Differenzdrucksysteme, Bausätze
  • Teil 7: Entrauchungskanalstücke
  • Teil 8: Entrauchungsklappen
  • Teil 10: Energieversorgung


Projektierung von RWA Anlagen

Nach normativen Berechnungsmethoden


Unabhängig davon, ob die qualifizierte Rauch- und Wärmeabzugsanlage als natürlicher Rauchabzug (NRA) oder maschineller Rauchabzug (MRA) ausgeführt werden soll, muss die RWA optimal ausgelegt und dimensioniert werden. Dies kann nach verschiedenen normativen Berechnungsmethoden erfolgen:

  • DIN 18232, Teil 2: Rauch- und Wärmefreihaltung - Natürliche Rauchabzugsanlagen (NRA); Bemessung, Anforderungen und Einbau
  • DIN 18232, Teil 5: Rauch- und Wärmefreihaltung - Maschinelle Rauchabzugsanlagen (MRA); Anforderungen, Bemessung
  • VdS 2098: Rauch- und Wärmeabzugsanlagen (NRA) - Planung und Einbau
  • VdS CEA 4020: Natürliche Rauch- und Wärmeabzugsanlagen (NRA) - Planung und Einbau
  • CEN/TR (EN)12101-5: Anleitung zu funktionellen Empfehlungen und Rechenverfahren für Anlagen zur Rauch- und Wärmefreihaltung.
Objektentrauchung, Glasdach, LAMILUX
Brand, Rauchaustritt aus Lichtband

Diese haben alle eines gemeinsam. Zu Beginn der Projektierung spezifizieren die zuständigen Verantwortlichen das Schutzziel und die allgemeinen Auslegungs- und Projektierungsparameter.

Für die Projektierung von NRA werden aerodynamisch wirksame Rauchabzugsflächen (Aw) zu Grunde gelegt. Diese werden nach DIN 18232-2 ermittelt. Das wesentliche Kriterium für die Projektierung einer NRA ist der Nachweis oder die Bestimmung der raucharmen Schicht. Die Höhe dieser raucharmen Schicht hängt dabei von Einzelkriterien ab, die zwingend zusammen betrachtet werden müssen:

  • Die bauaufsichtliche Anforderung der Höhe der raucharmen Schicht von mindestens 2,5 m
  • Die Höhe der vorhandenen Oberkante der höchsten Zuluftöffnung
  • Die Höhe der installierbaren Rauchschürze, bei Räumen größer als 1.600 m2 Grundfläche

Brandmeldezeit nach DIN 18232-2

Die DIN 18232-2 legt zusätzlich als Regelfall fest, dass eine Brandmeldezeit von zehn Minuten vorhanden ist. Bei einer Auslösung der NRA über Rauchmelder kann sich diese Zeit auf fünf Minuten verkürzen. Die Brandmeldezeit darf sogar vernachlässigt werden, wenn eine Brandmeldeanlage mit Weiterschaltung zu einer Hilfe leistenden Stelle vorhanden ist oder in dem Raum eine dauerhaft und ständig anwesende Personalbesetzung vorgehalten wird, die einen Brand sofort an die Feuerwehr weitermelden kann.

Für die Zeit zwischen der Brandmeldung und dem Eintreffen der Feuerwehr an der Einsatzstelle, der sogenannten Löschangriffszeit, werden vier verschiedene Zeiten vorgegeben. Je nach vorhandener Brandlast muss mit unterschiedlich schnellen Brandausbreitungsgeschwindigkeiten gerechnet werden. Im besten Fall dauert es nur 5 Minuten von Beginn der Brandmeldung bis zu Beginn der Brandbekämpfung. Im Normalfall ist jedoch eine mittlere Zeit von 10 Minuten anzusetzen.

Bei ungünstigen Verhältnissen ist diese Zeit auf 15 Minuten und bei sehr ungünstigen Verhältnissen auf 20 Minuten zu erhöhen. Berechnet wird das ganze durch drei unterschiedliche Werte, welche die Norm nennt: Brandmeldezeit, Löschangriffszeit und Brandausbreitungsgeschwindigkeit. Die Summe dieser führen zu einer Bemessungsgruppe, die einer rechnerischen Brandfläche entspricht.

Rauchabzugsfläche

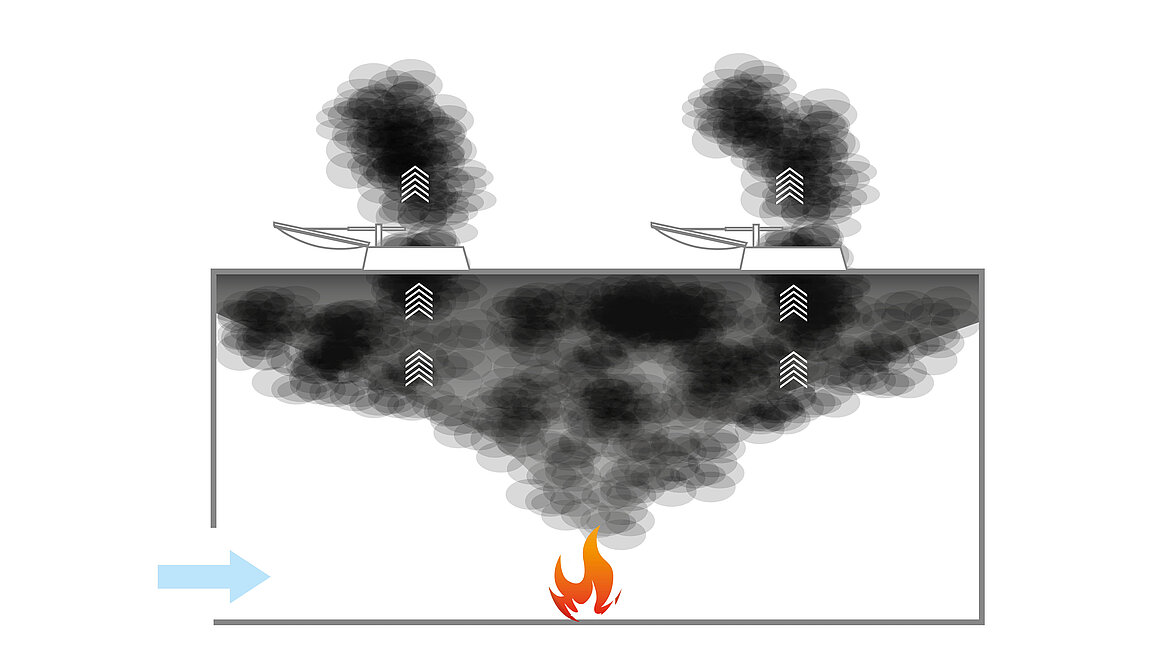

Da die Menge des beim Brand entstehenden und damit auch abzuführenden Brandrauches nur vom Brandgut selbst sowie der Aufstiegshöhe der Rauchgassäule abhängt, wird die in einem Rauchabschnitt einzuplanende Rauchabzugsfläche nicht mehr von der Größe des Rauchabschnitts bestimmt. Der Rauchabschnitt selbst ist in der Regel auf max. 1.600m2 begrenzt. Die in der Norm angegebenen notwendigen Rauchabzugsflächen Aw gelten deshalb unabhängig von der Raumfläche immer für den jeweiligen Rauchabschnitt. Räume, deren Grundfläche größer ist als 1.600m2, sind in Rauchabschnitte von kleiner als 1.600m2 zu unterteilen, beispielsweise mit Rauchschürzen im Deckenbereich. Die Höhe der Rauchschürze bestimmt die Höhe der örtlichen Rauchschicht und damit zugleich die Höhe der raucharmen Schicht.
Für eine wirksame Funktion der NRA ist zudem ausreichend Zuluft unverzichtbar. Diese soll ab dem Zeitpunkt der NRA-Öffnung möglichst bodennah in den Raum einströmen können. Als Zuluftöffnungen gelten eigenständige Zuluftvorrichtungen wie beispielsweise Klappen und Jalousien, oder Tore, Türe oder Fenster, wenn sie von außen zerstörungsfrei geöffnet werden können. Dabei soll die Zuluftfläche 1,5 x größer sein als die Aw-Fläche des größten Rauchabschnitts im Raum. Auch der Einbau im Dach spielt bei der Projektierung eine Rolle. Die NRWG in einem Rauchabschnitt ergeben eine NRA-Gruppe, die von der Fernauslösestelle aus gemeinsam geöffnet wird. Die NRWG sind möglichst gleichmäßig im Rauchabschnitt anzuordnen. Es ist unabhängig von der Dachneigung mindestens ein NRWG je 200 m2 vorzusehen.

Sicherheit und Schutz

Im Brandfall mit LAMILUX


Brandschutzfenster von LAMILUX

Unser Produkt - LAMILUX Brandschutzfenster

Starken Schutz im Ernstfall leisten sogenannte Brandschutzfenster. Diese trotzen für eine gewisse Zeit Feuer und Hitze. Wie lange die Fenster dem Feuer und Hitze standhalten müssen, steht in den Anforderungen an das Fenster. Während des ausgeschriebenen Zeitraums gibt das Bauteil durch spezielle Schichten in den Glasscheiben ausreichend Schutz im Brandfall, so wie das LAMILUX Brandschutzglasdach Fire Resistance. Gleich drei verschiedene Ausführungen ermöglichen Ihnen, die für Sie optimale Lösung zu finden. Diese Eigenschaften des LAMILUX Brandschutzfenster sorgen für Sicherheit auf dem Dach:

Brandschutz Beitrag insights by LAMILUX

Unser Wissen - Darauf kommt es bei Brandschutz an

Brandschutz muss frühzeitig bedacht werden. Auch wenn in Deutschland die Anforderungen an den Brandschutz im Vergleich zu anderen Ländern sehr hoch sind, sterben trotzdem noch jedes Jahr Hunderte Personen bei Bränden. Die gesetzlichen Vorschriften sind deshalb als Mindestanforderungen zu sehen. Jeder, der über diese Mindestanforderungen hinaus selbst bereit ist, in den Brandschutz zu investieren, sorgt für noch mehr Sicherheit in seinem Gebäude. Diese Richtlinien bestimmen den Brandschutz in Deutschland:

  • 30 Minuten Schutz durch Brandschutzglasdach F30/ REI30
  • 60 Minuten Schutz durch Brandschutzglasdach REI60
  • Allgemeine bauaufsichtliche Zulassung (abZ) nach DIN 4102-13 bzw. Klassifizierung nach EN 13501-2
  • Als freitragende Konstruktion keine aufwendigen Stützelemente notwendig
  • Ästhetische Optik durch keinerlei optische Einbußen
  • Auf Realbedingungen unter Last bis hin zu Extremwetterereignissen getestet
  • Widerstand gegen Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme mit Klassifizierung Broof (t1) nach DIN EN 13501-5

  • Regelungen zur Sicherstellung von einem einheitlichen Vollzug der Gesetze und keiner zu großen Differenz der Vorschriften in den einzelnen Bundesländern durch die Musterbauverordnung (MBO)
  • Festlegung der Anforderungen für Normalbauten durch die Landesbauverordnung (LBO)
  • Technische Regeln für die Planung, Bemessung und Ausführung von Bauwerken und für Bauprodukte durch die Technischen Baubestimmungen
  • Regelungen für Sonderbauten, wie etwa Industriebauten, Verkaufsstätten, Versammlungsstätten, Krankenhäuser oder Schulen durch die Verordnungen für Sonderbauten

Brand in Halle

Unser Wissen - Brandausbreitung verhindern dank DIN 18234

Neben den verschiedenen Richtlinien gibt es eine Vielzahl an Normen zu beachten. Eine davon ist die DIN 18234. Sie wurde 1992 eingeführt und ist im Vergleich zu anderen Brandschutznormen recht jung. Sie wurde eingeführt, weil trotz vieler bewährter Brandschutzmaßnahmen gerade großflächige Hallenbauten bei Bränden meist nicht gerettet werden konnten. Doch ein Hallendach darf keinesfalls zur Brandausbreitung beitragen. Ganz im Gegenteil: Das Dach sollte eindämmend wirken. Die DIN 18234 definiert Maßnahmen zur Begrenzung der Brandweiterleitung durch Dächer und unter anderem auch für Tageslichtsysteme:


Icons Objektentrauchung LAMILUX

Unser Service - LAMILUX Objektentrauchung

Die effektivste Art komplexe Gebäude im Komplettsystem zu entrauchen, ist mit der integralen Objektentrauchung. Je mehrteiliger, verwinkelter und multifunktionaler ein Gebäude ist, desto komplizierter wird die Entrauchung. Genau deshalb ist es notwendig, dass alle Brandschutzanlagen miteinander verknüpft sind und ohne Ausnahme funktionieren. Bei integraler Objektentrauchung ist alles aufeinander abgestimmt und automatisiert. LAMILUX Entrauchung im Komplettsystem beinhaltet:

  • Regelungen zu Vorgaben des Materials und Ausführung einzelner Schichten des Dachaufbaus sowie zu deren Kombination
  • Extra Regelungen für Dachdurchdringungen wie Lichtkuppeln oder Lichtbänder
  • Einteilung der Dachdurchdringungen in drei Gruppen: kleine, mittlere und große
  • Mittlere Dachdurchdringungen (30cm bis 3m): typischerweise Lichtkuppeln
  • Große Dachdurchdringungen (3m): beispielsweise Lichtbänder
  • Kleine Dachdurchdringungen (bis 30cm): wie etwa Leitungsdurchführungen

  • Maschinelle Rauchabzugsanlagen zur maschinellen Abführung von Rauch
  • Rauch-Differenzdruckanlagen zum Rauchfreihalten der zu schützenden Treppenräume
  • Entrauchung von Tiefgaragen mit Lüftung der Tiefgargage über eine CO-Warnanlage
  • Feuerschutzvorhänge und Rauchschürzen mit unterschiedlichen Anforderungen
  • Natürlicher Rauchabzug oder Nachströmungen nach dem Prinzip des natürlichen Auftriebs
  • Eigener Schaltschrankbau und Steuerungsbau, auch mit der Anforderung E90+I90 Brandschutzqualität
