LAMILUX Flachdach Fenster F100 rund

Das Flachdach Fenster für Verwaltungs-, Bildungs- oder Wohngebäude


Die Vorteile auf einen Blick

Flachdach Fenster F100 rund


Energieeffizienz

  • Erhältlich mit 2- oder 3-fach-Isolierverglasung mit ESG außen und VSG innen (VSG wahlweise mit klarer oder mattheller Folie) mit Ug-Werten von 1,1 bis 0,8 W/m²K
  • Komplett wärmebrückenfreie Konstruktion mit einem Uw-Wert von 1,1 - 0,76 W/m²K je nach Verglasung (nach EN ISO 10077-1)
  • Wärmegedämmter, fugenloser GFK-Aufsatzkranz in 70 cm, 50 cm, 30 cm Höhe mit U-Wert von ≥ 0,68 W/m²K
  • Herausragende Luftdichtheit durch neue Ballondoppeldichtungen: Leistungsklasse 4 – geprüft nach EN 12207
  • Ökobilanz leicht gemacht: Für das LAMILUX Flachdach Fenster F100 rund existiert eine umfassende Umweltproduktdeklaration gemäß DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 und DIN EN ISO 14025

Komfort & Design

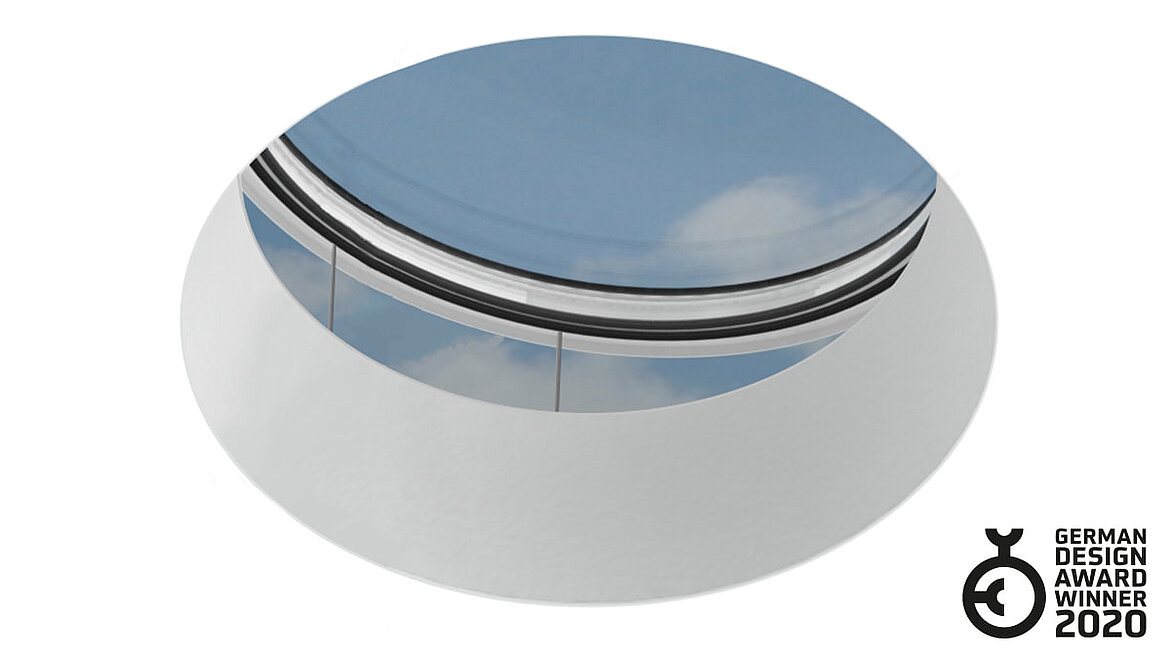

  • NEU: Verdeckt, im Aufsatzkranz liegende Kettenschubantriebe erhältlich - Ausgezeichnet mit dem German Design Award 2020 in der Kategorie Winner

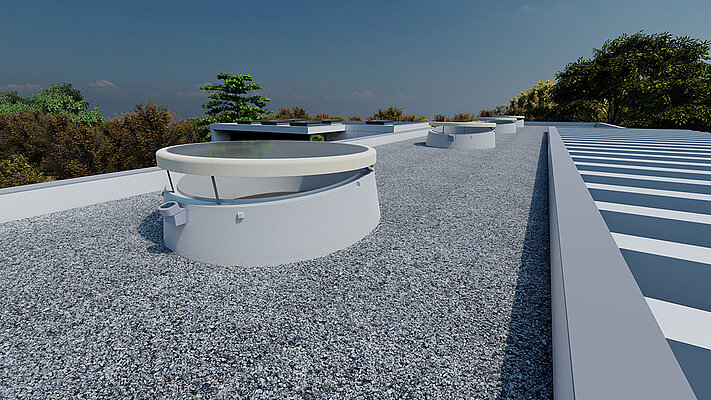

  • NEU: 5°-geneigte Aufsatzkränze für eine optimierte Selbstreinigung erhältlich
  • Schmutzkanten adé: Durch das neu designte Rahmenprofil bietet der stufenlose Übergang zwischen Verglasung und Rahmenprofil Regenwasser einen ungehinderten Ablauf
  • Dauerhaft klare Sicht und großzügiger Tageslichteinfall durch kratzunempfindliche Verglasung
  • Innen weiße, seidenmatte Optik – keine zusätzlichen Trockenbauarbeiten nötig
  • Das Flachdach Fenster F100 rund wurde 2018 in der Kategorie Winner mit dem German Design Award und dem Red Dot Design Award ausgezeichnet

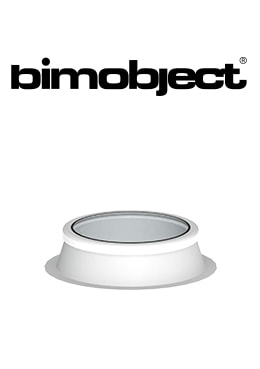

  • Unser Flachdach Fenster F100 ist BIM-Ready - Download auf bimobject.com

Stabilität

  • Testierte Wasserdichtheit sogar bei sehr hohen Windstärken (Schlagregendichtheit nach EN 12208 Klasse E 1950)
  • Sehr hohe Lastaufnahme durch optimierte Profile
  • Geprüfte Durchsturzsicherheit
  • Hohe Stabilität gegen Wind-und Schneelasten
  • UV-beständiger Randverbund

Sicherheit

  • Das erste allgemein bauaufsichtlich zugelassene Flachdach Fenster in „Structural Glazing“-Bauweise – zertifiziert durch das Deutsche Institut für Bautechnik in Berlin (DIBt)
  • Kondensatsicher zwischen den Scheiben durch thermisch entkoppelten Randverbund (im Gegensatz zu Kunststoffkuppeln)
  • Vorbeugender Brandschutz: Einhaltung der DIN 18234 zur Verhinderung der Brandweiterleitung auf dem Dach ohne Zusatzmaßnahmen (z. B. Kiesschüttungen)
  • Verwendung als RWA-Anlage in Treppenhäusern
  • Anlieferung des Flachdach Fenster F100 komplett auf Aufsatzkranz montiert
  • Widerstand gegen Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme mit Klassifizierung B,roof(t1) nach DIN EN 13501-5

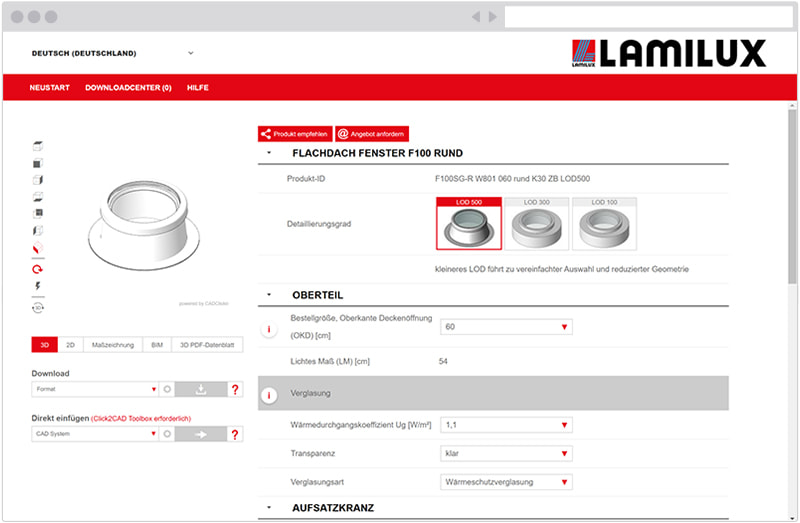

Produktkonfigurator

Individuelle Produktvariante erzeugen, geführt durch einen dynamischen Dialog mit 3D-Vorschau in Echtzeit. Dann mit einem Klick teilen, anfragen oder BIM-Objekte, 2D- und 3D-CAD-Modelle, Bilder, Maßzeichnungen oder Datenblätter im gewünschten Dateiformat herunterladen.

Highlight für alle Planer

Mit BIM oder ohne – das PDF-Datenblatt mit allen technischen Eigenschaften inklusive aktivem 3D-Modell, Maßzeichnung und Link zurück zur Konfiguration ist das ideale All-in-One Dokument Ihrer Wunschvariante des Produkts. Jetzt 24/7 selbst generieren.

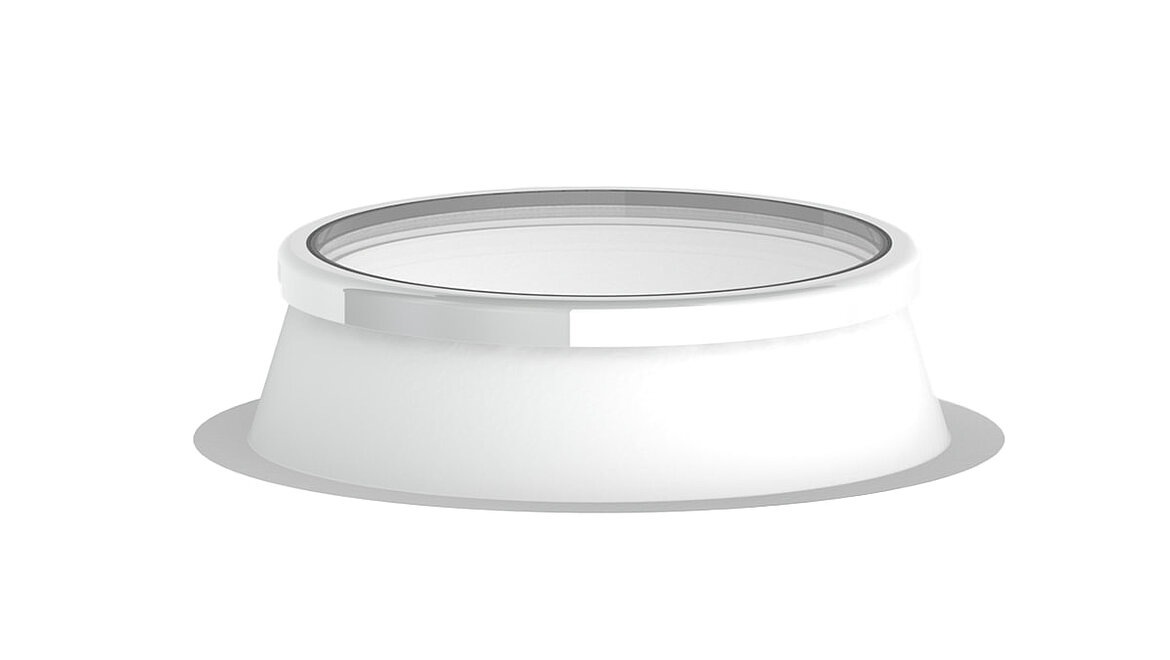

Die Ausstattungsvarianten

Flachdach Fenster F100 rund


LAMILUX Flachdach Fenster F100 rund
LAMILUX Flachdach Fenster F100 rund

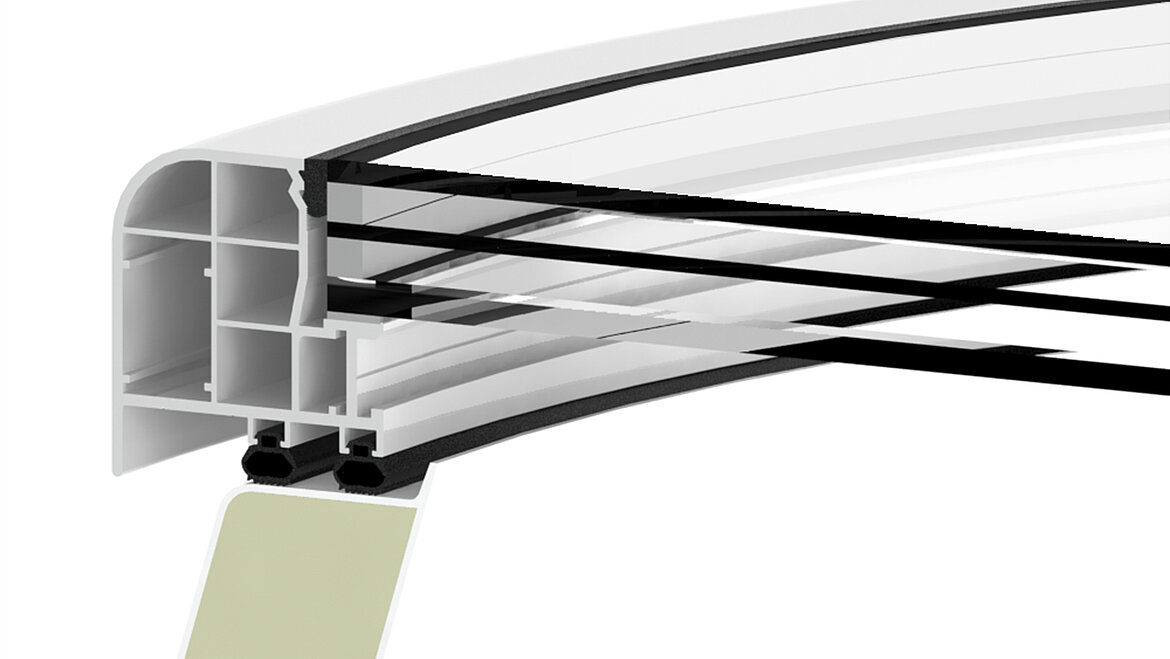

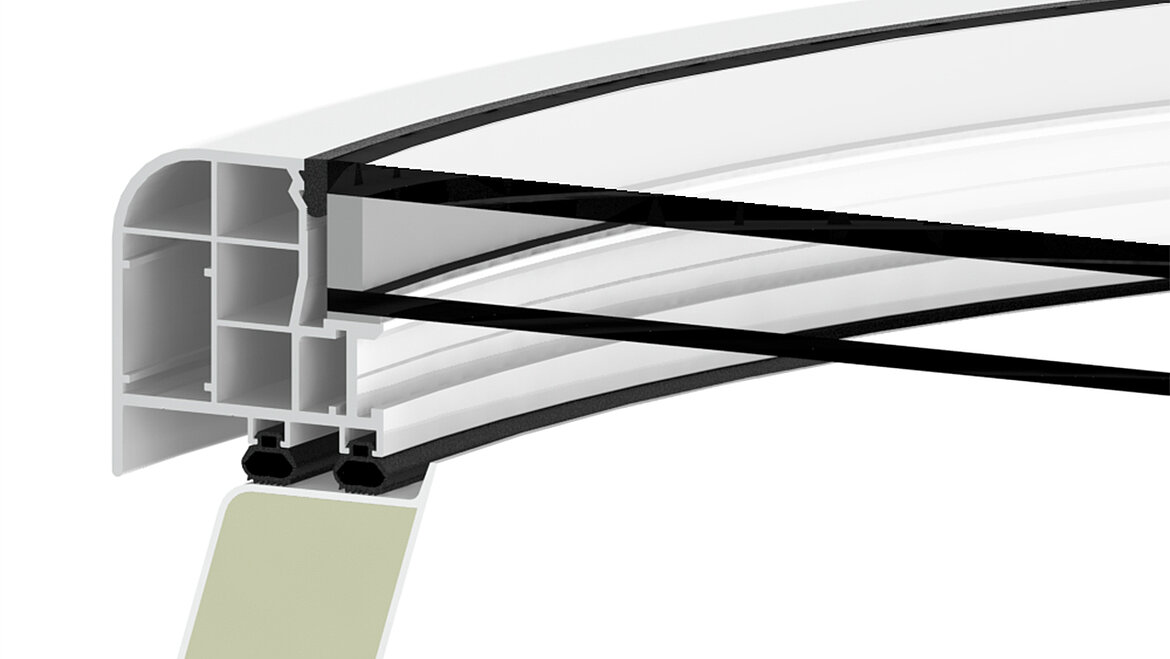

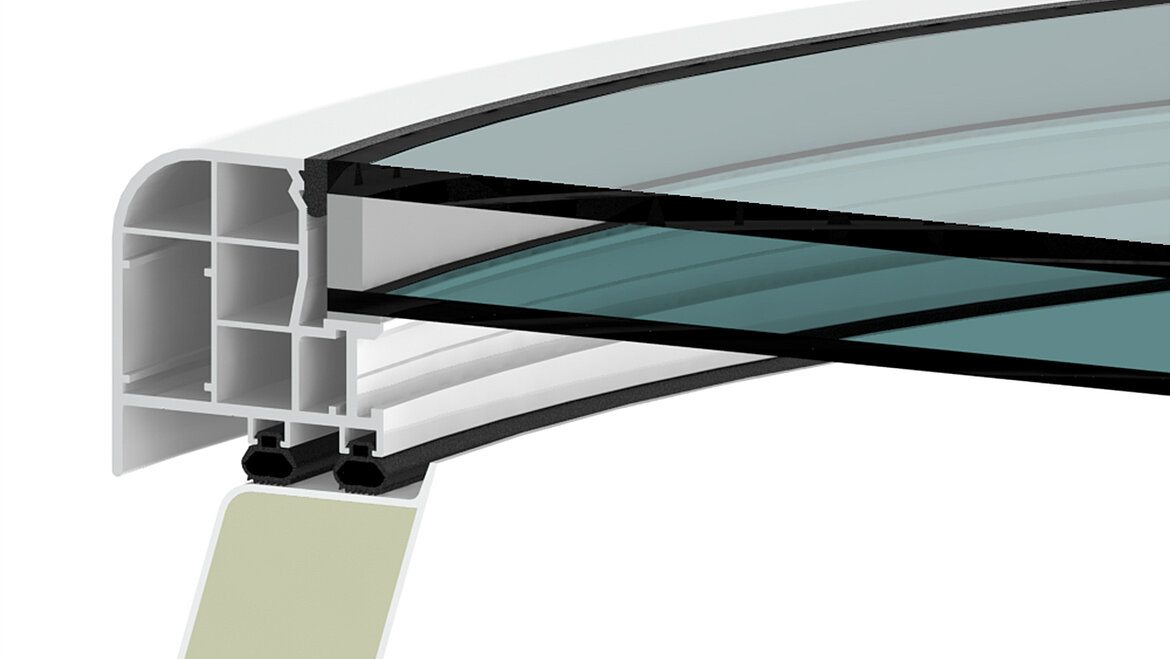

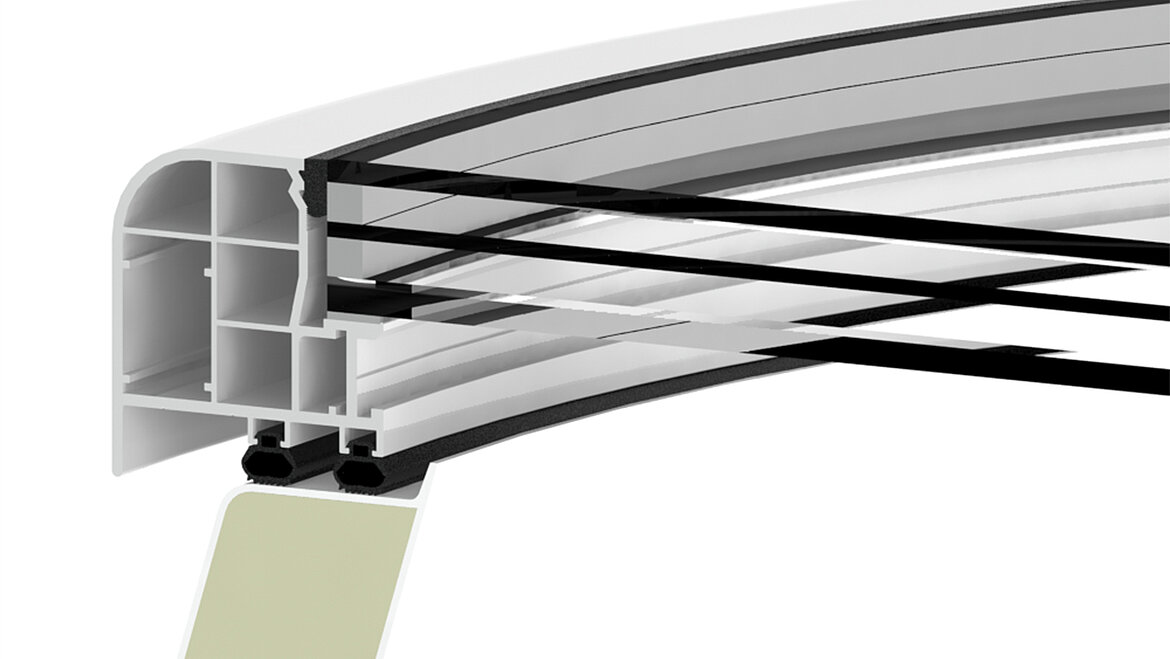

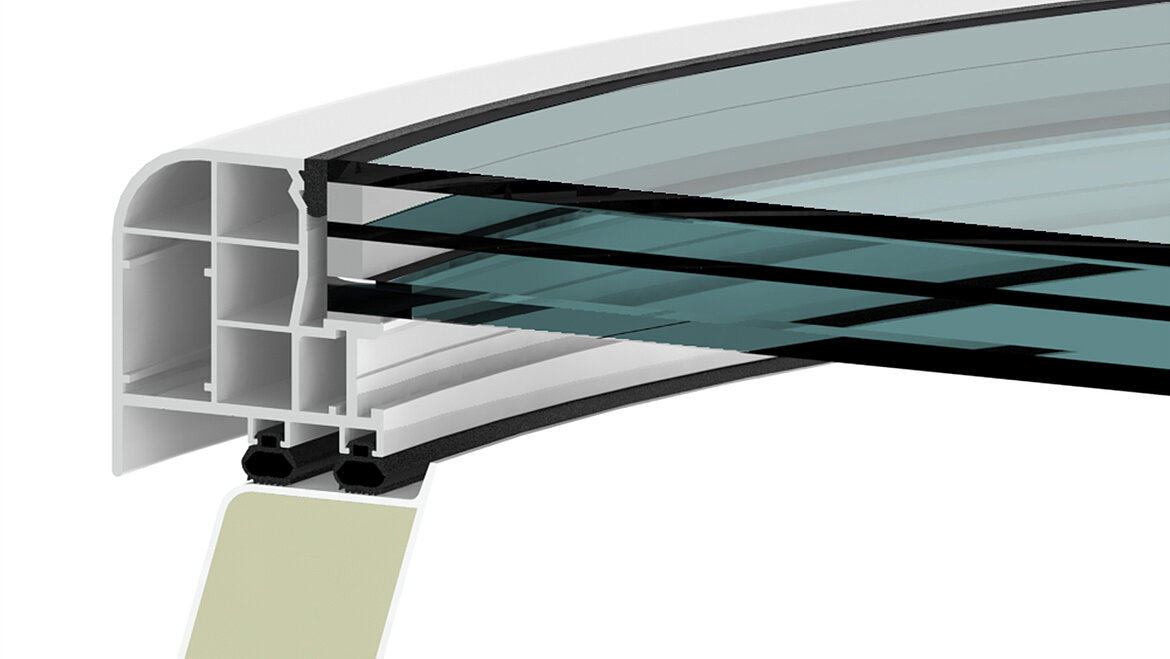

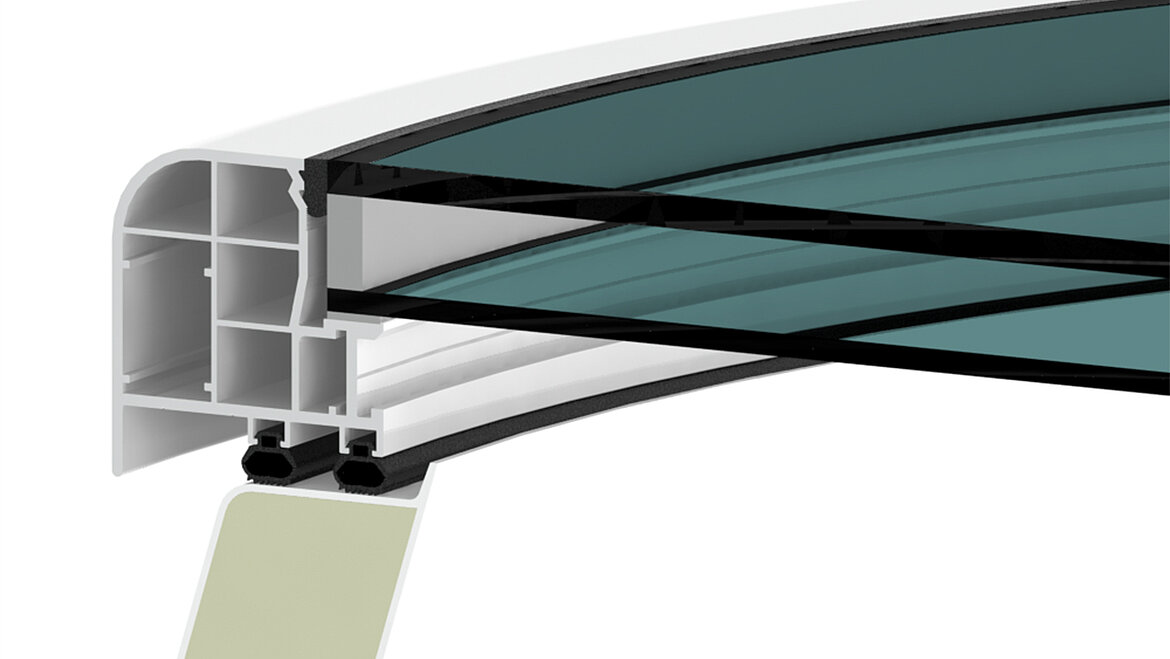

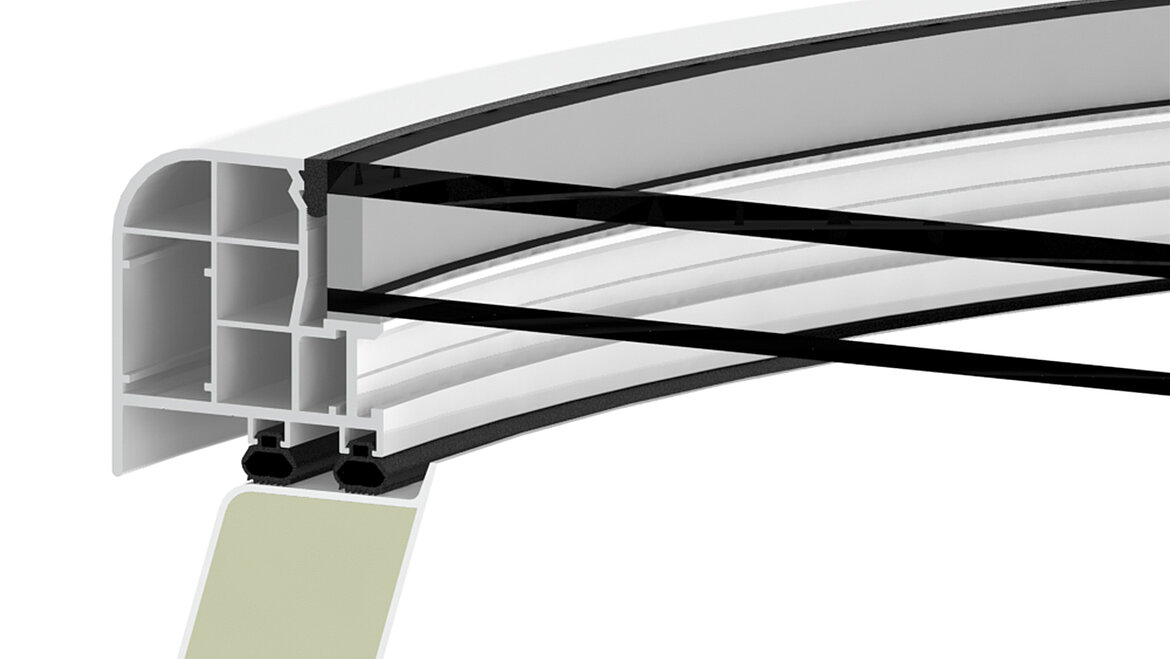

Verglasungen

Lieferbare Größen

Bestellmaß OKD (Ø)
60 cm120 cm
80 cm150 cm
90 cm180 cm
100 cm

Aufsatzkränze

Das Zubehör

Flachdach Fenster F100 rund

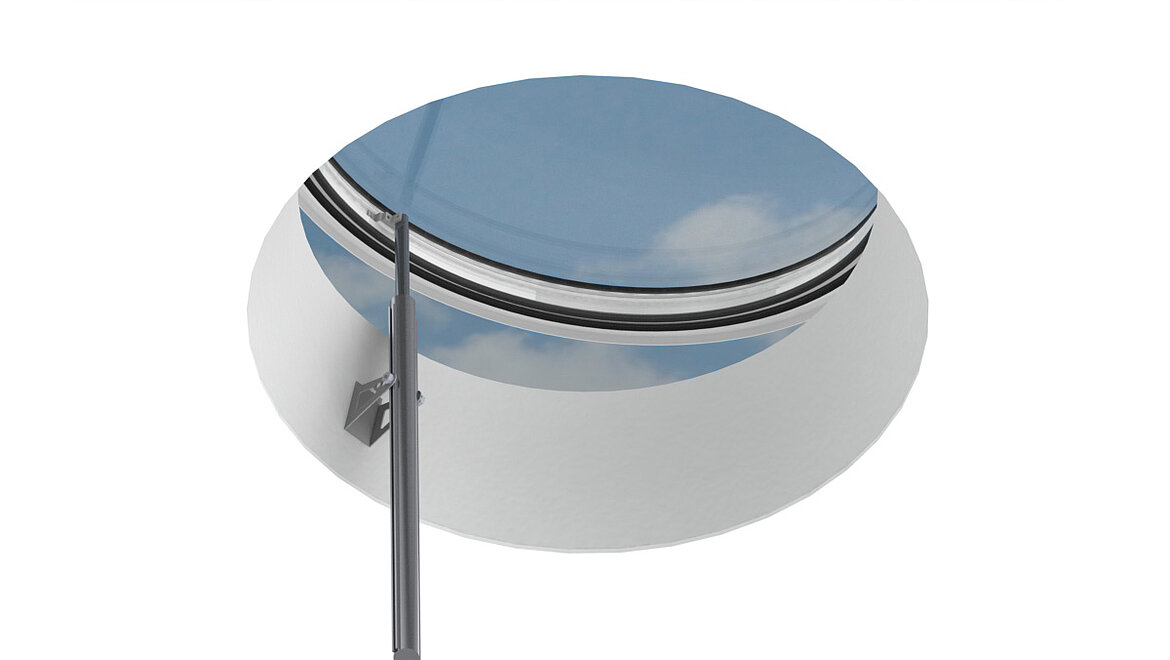

Lüftungsaggregate

Die Technischen Details

Flachdach Fenster F100 Rund

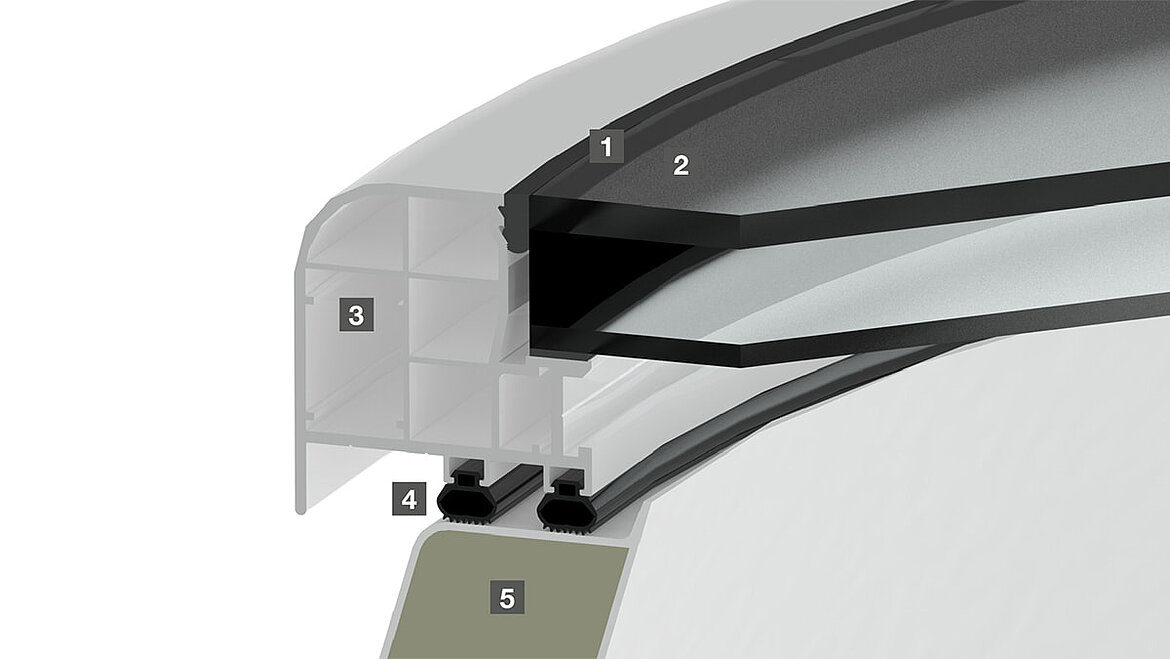

Konstruktionsdetails

1 - Planebener Wasserablauf: Das einzigartige Rahmenprofil bietet einen glatten Übergang zwischen Verglasung und Einfassrahmen und schafft Regenwasser damit einen ungehinderten Ablauf

2 - Structural-Glazing-Bauweise

3 - Thermisch optimierter PVC-Einfassrahmen

4 - Herausragende, geprüfte Luftdichtheit durch Ballondoppeldichtung

5 - Wärmegedämmter Aufsatzkranz aus glasfaserverstärktem Kunststoff: Ohne Fugen gefertigt und mit (optionalem) durchgehend
50mm starkem Dämmkern aus PU-Schaum;
Optional im Aufsatzkranz verdeckt liegende Lüftungsantriebe

Energieeffizienz

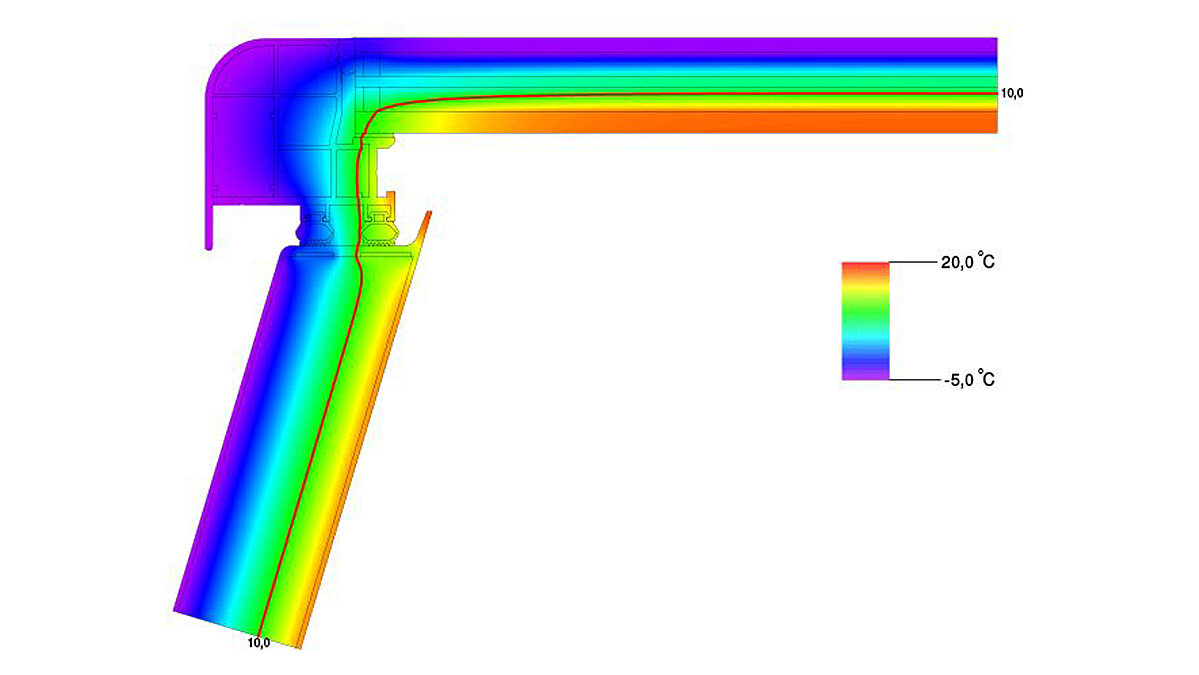

Isothermen – Wärmeschutz sichtbar gemacht

Optimierte Isothermenverläufe für durchgehende Wärmedämmzonen ohne Schwachstellen bilden den perfekten Wärmeschutz in allen Zonen der Gesamtkonstruktion – Ausdruck für höchste Energieeffizienz. LAMILUX nennt dieses wärmebrückenfreie Produktkonzept:

TIP – Total Insulated Product

Das Flachdach Fenster F100 bietet rundum optimalen Wärmeschutz in einem kompakten, wärmebrückenfreien Gesamtsystem. Der Uw-Wert 1,39 - 1,05 W/m²K berechnet sich nach EN ISO 10077-1, bezieht sich auf ein Referenzelement der Größe von Ø 120 cm und ist abhängig von der gewählten Verglasung.
