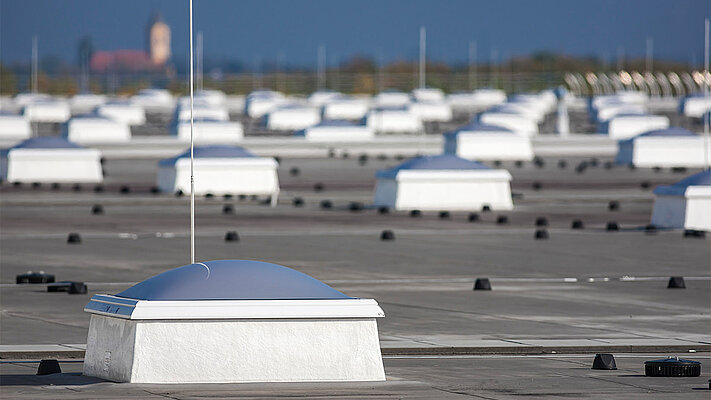

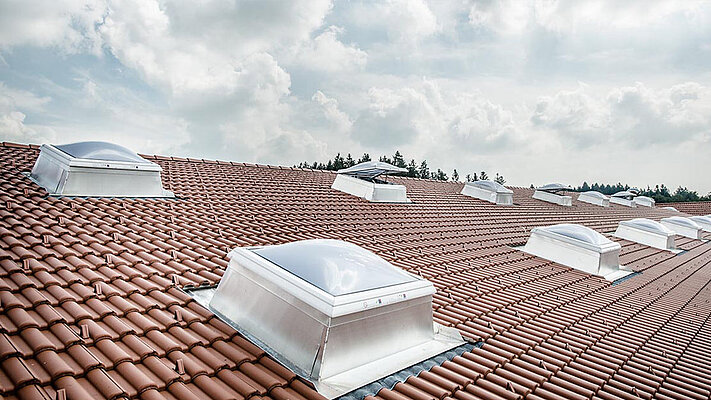

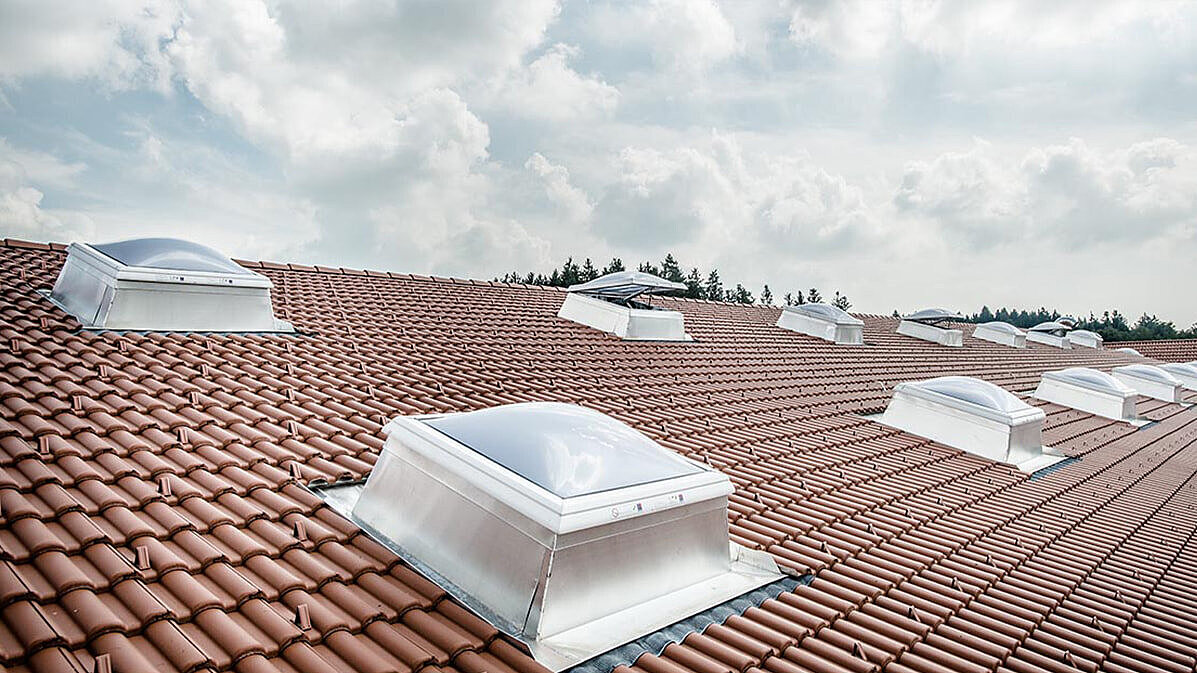

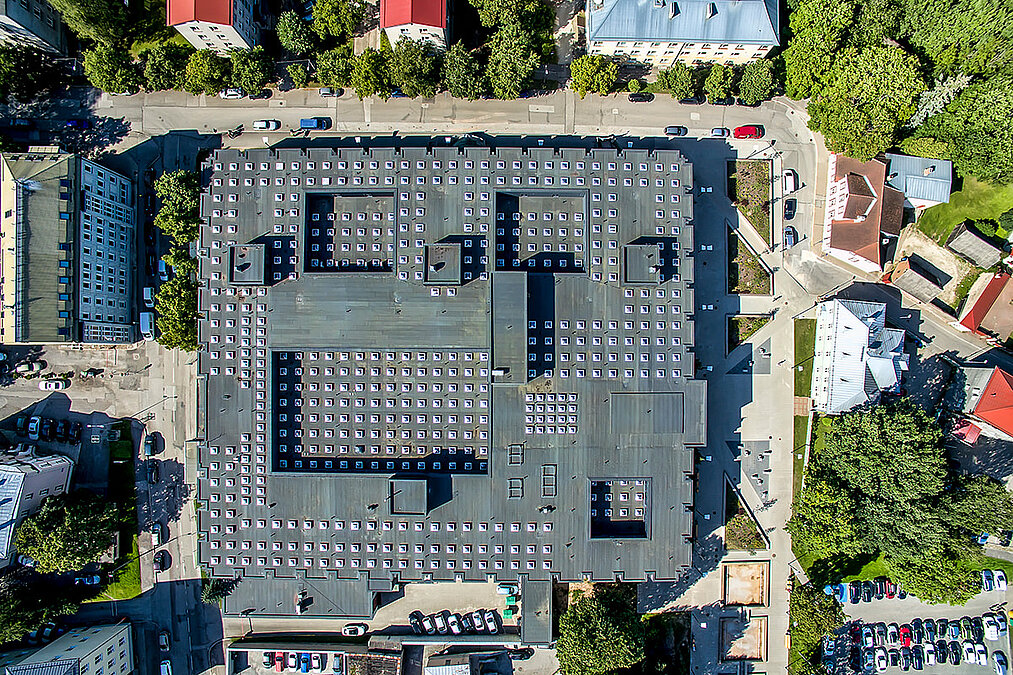

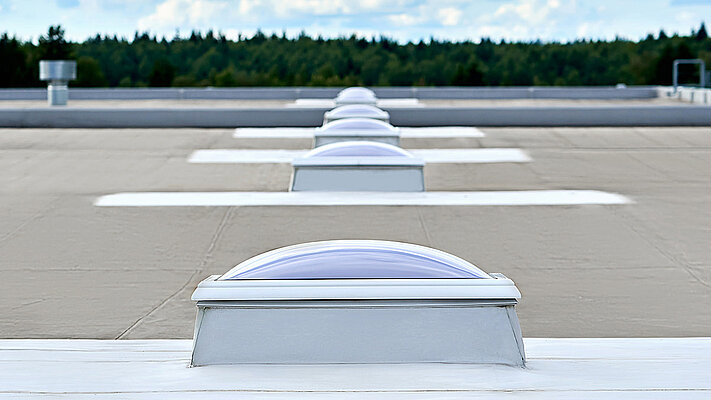

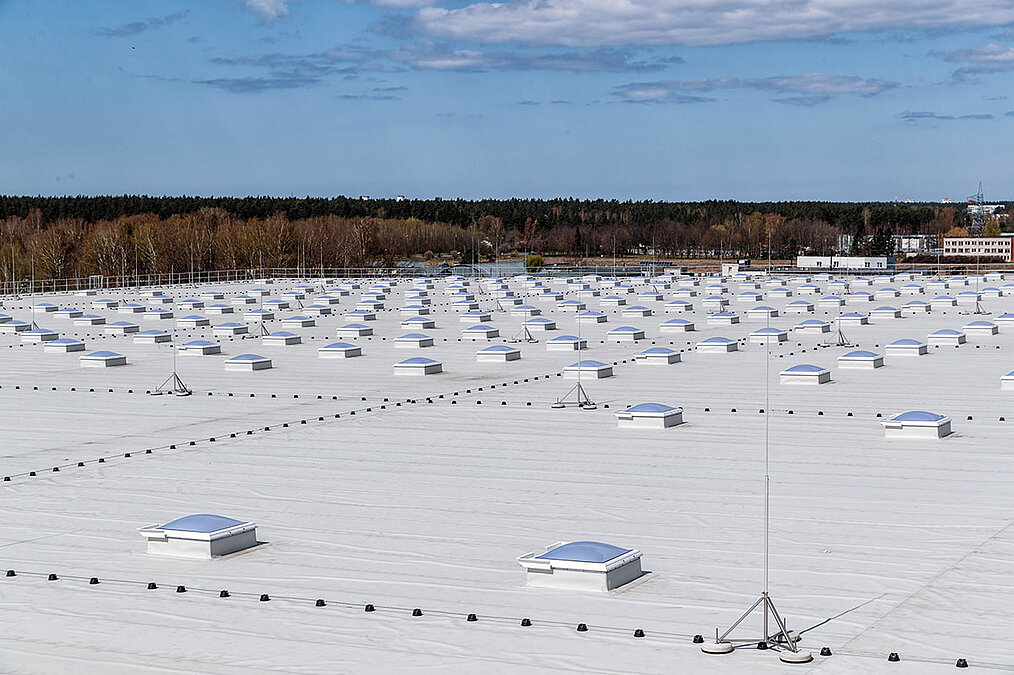

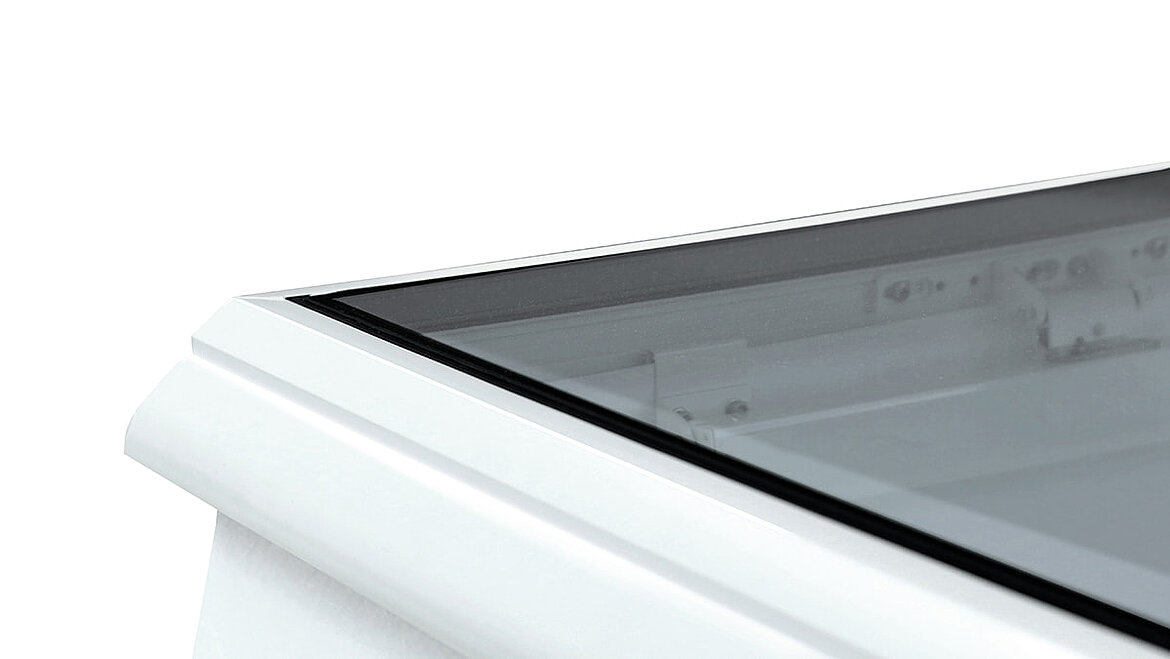

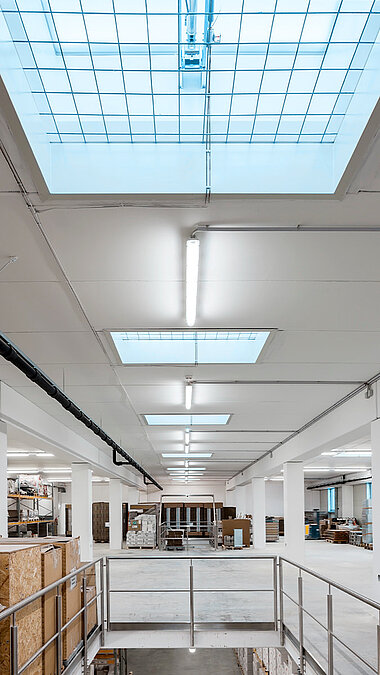

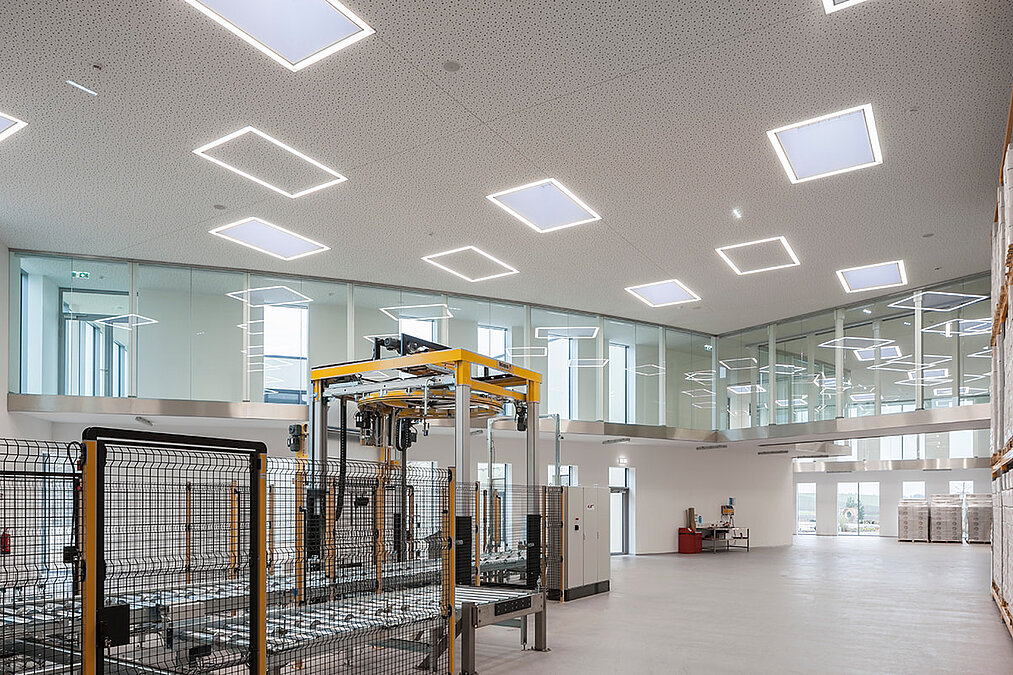

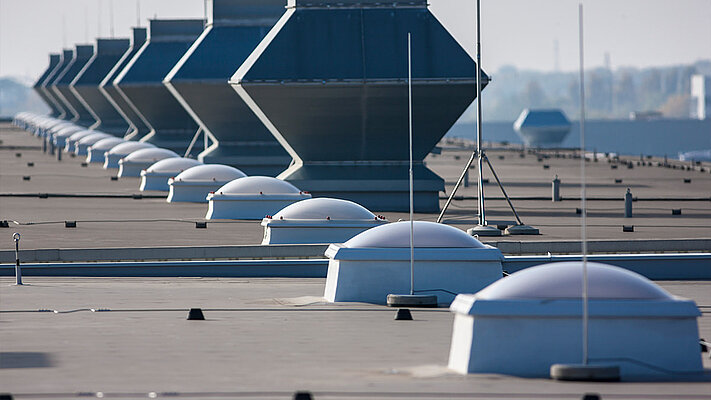

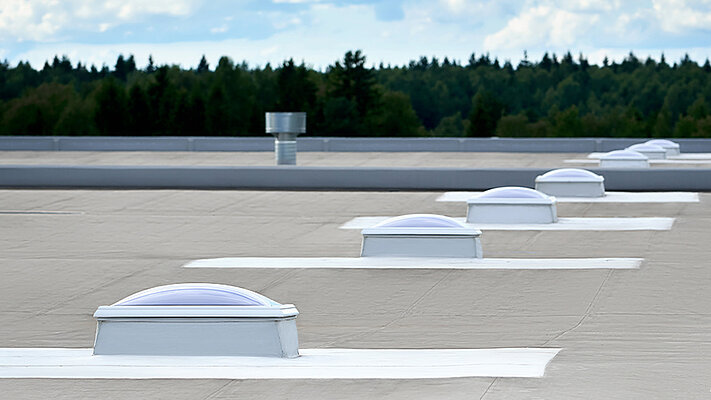

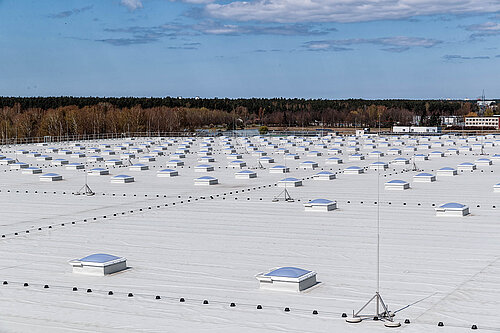

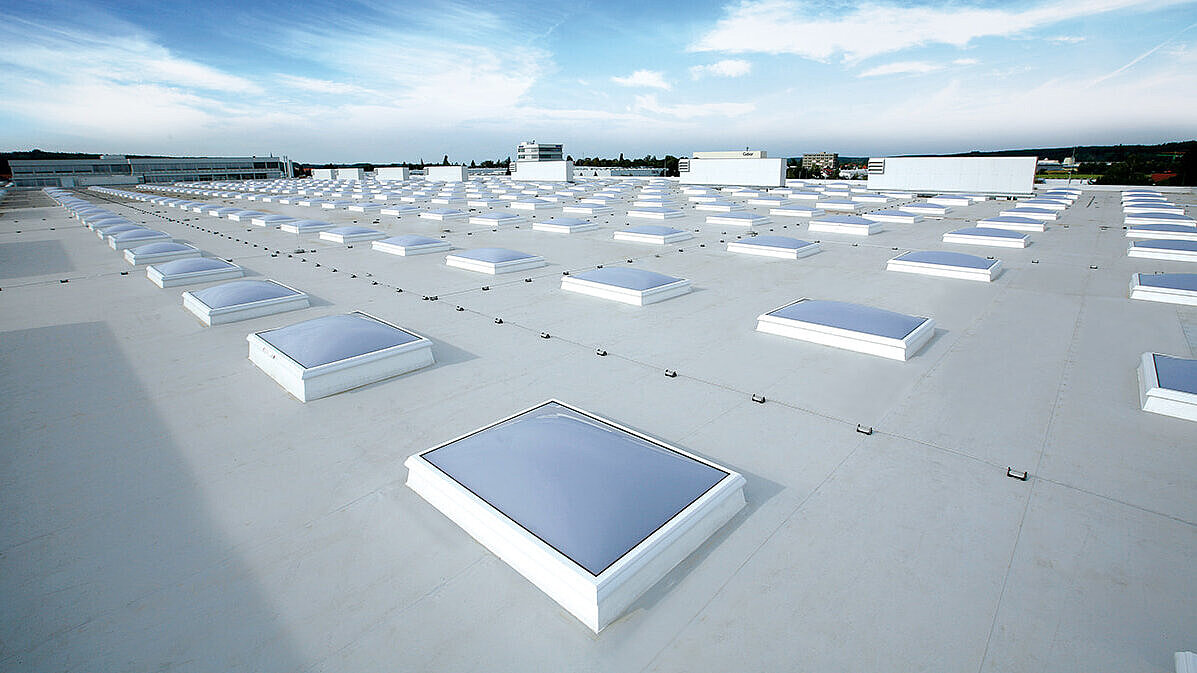

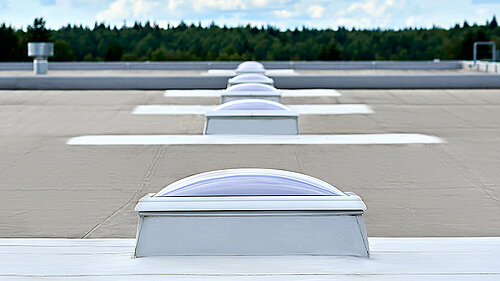

LAMILUX Lichtkuppel F100
Der bekannte Klassiker für das Industriedach
Die Vorteile auf einen Blick
Lichtkuppel F100
Energieeffizienz
- Die Lichtkuppel F100 erfüllt alle Anforderungen der letzten EnEV und des GEG 2020
- Vollflächig wärmegedämmter GFK-Aufsatzkranz mit U-Wert = 0,95 W/m²K

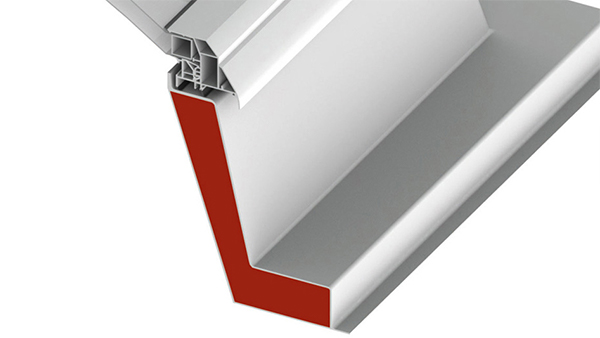

- Thermisch idealer Anschluss (z.B. wärmegedämmter Fußflansch)
- Komplett wärmebrückenfreie Konstruktion für optimierte U-Werte und reduzierte Kondensatgefahr
- Ökobilanz leicht gemacht: Für die Lichtkuppel F100 existiert eine umfassende Umweltproduktdeklaration (EPD) gemäß DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 und EN ISO 14025
Stabilität
- NEU: Weltweit erste Lichtkuppel mit testierter Wasserdichtheit unter Starkregen und Sturm (DRI 3,0 m²/s - bei einer Referenzgröße von 120 x 120 cm)
- Geprüft und klassifiziert nach EN 1873 (erste europäische Produktnorm für Lichtkuppeln) – z. B. in punkto Wind- und Schneelastaufnahme
Sicherheit & RWA
- Durchsturzsicher beim Einbau für bestimmte Verglasungen, gültig für 1 Jahr nach Herstellung bei bestimmten Verglasungen
- Vorbeugender Brandschutz: Einhaltung der DIN 18234 (Verhinderung der Brandweiterleitung auf dem Dach ohne Zusatzmaßnahmen (z. B. Kiesschüttungen))
- Als Rauchlift F100 erfüllt sie die Forderungen der EN 12101-2 für Rauch- und Wärmeabzugsgeräte
- Verbesserter Schall- und Schlagregenschutz
- Sie suchen die Lichtkuppel F100 als RWG? Hier werden Sie zum Rauchlift F100 weitergeleitet.
Komfort
- Unsere Lichtkuppel F100 ist BIM-Ready - Download auf bimobject.com
- Sicherer und einfacher Einbau in unterschiedliche Dachtypen und -abdichtungssysteme
- Alternativ lieferbar: Aufsatzkränze in Aluminium und Stahlblech
Produktkonfigurator
Individuelle Produktvariante erzeugen, geführt durch einen dynamischen Dialog mit 3D-Vorschau in Echtzeit. Dann mit einem Klick teilen, anfragen oder BIM-Objekte, 2D- und 3D-CAD-Modelle, Bilder, Maßzeichnungen oder Datenblätter im gewünschten Dateiformat herunterladen.
Highlight für alle Planer
Mit BIM oder ohne – das PDF-Datenblatt mit allen technischen Eigenschaften inklusive aktivem 3D-Modell, Maßzeichnung und Link zurück zur Konfiguration ist das ideale All-in-One Dokument Ihrer Wunschvariante des Produkts. Jetzt 24/7 selbst generieren.
Die Ausstattungsvarianten
Lichtkuppel F100
Verglasungsvarianten
Das Verglasungsangebot unseres Lichtkuppel-Systems berücksichtigt jeweils individuell die Aspekte:
- Tageslichteinfall – Transparenz und Lichtstreuung
- Energieeffizienz / Wärmedämmung
- Sonnenschutz / Wärmeschutz
- Schallschutz
- Selbstreinigung
- Sicherheit – Durchsturzsicherheit und optionaler Einbruchschutz
Verglasungsmaterialien
- Kunststoff
- Glasfaserverstärkter Kunststoff: Widerstand gegen Flugfeuer und strahlende Wärme (von außen) BROOF(t1) nach EN 13501-5 (Harte Bedachung)
- Besonders schlagzäher Kunststoff
Alternativ:
- Als Dunkelklappe mit GFK-Sandwichplatte (wärmegedämmt, lichtundurchlässig)
- Sonnenschutzverglasungen (z.B. Heatstop)

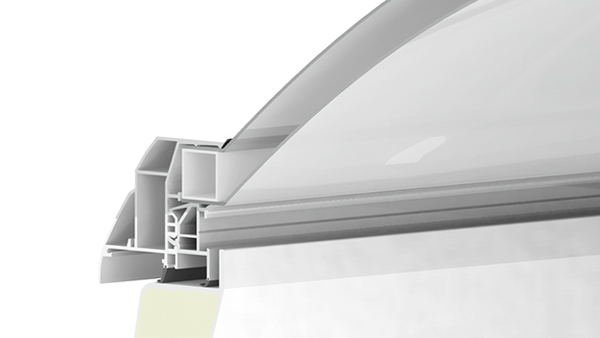

Doppelschalig
- Ut-Wert: ca. 2,7 W/(m²K)
- Schalldämmwert: ca. 20 dB
- Lichtdurchlass: ca. 70 %

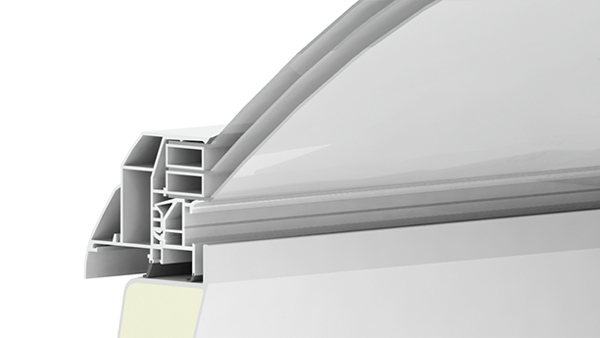

Dreischalig
- Ut-Wert: ca. 1,8 W/(m²K)
- Schalldämmwert: ca. 22 dB
- Lichtdurchlass: ca. 59 %

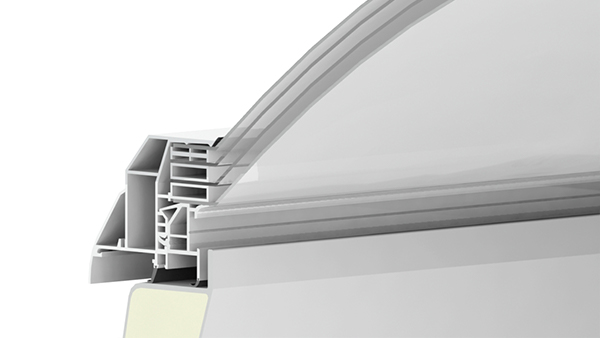

Vierschalig
- Ut-Wert: ca. 1,5 W/(m²K)
- Schalldämmwert: ca. 22 dB
- Lichtdurchlass: ca. 63 %

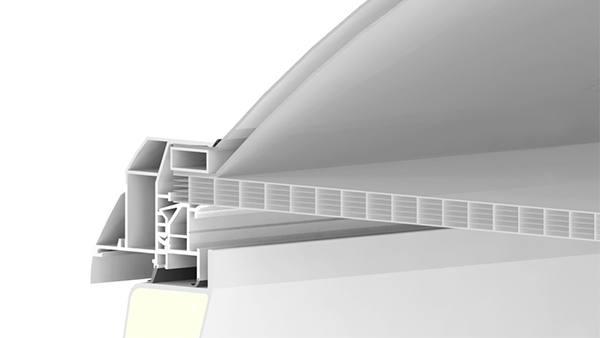

Doppelschalig + PC 16
- Ut-Wert: ca. 1,3 W/(m²K)
- Schalldämmwert: ca. 25 dB
- Lichtdurchlass: ca. 22%

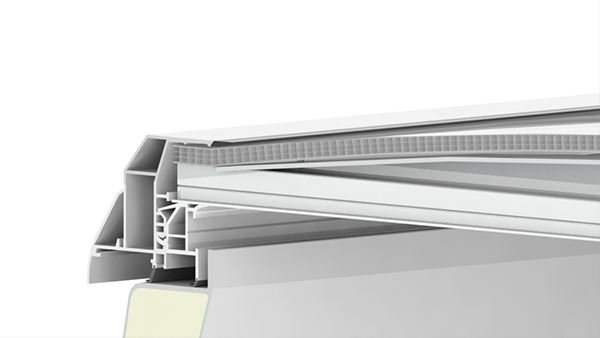

Mehrkammer-Verglasung PC 10
- Ut-Wert: ca. 2,5 W/(m²K)
- Schalldämmwert: ca. 20 dB
- Lichtdurchlass: ca. 61%
LAMILUX Aufsatzkränze
Der ideale Anschluss für viele Dacharten

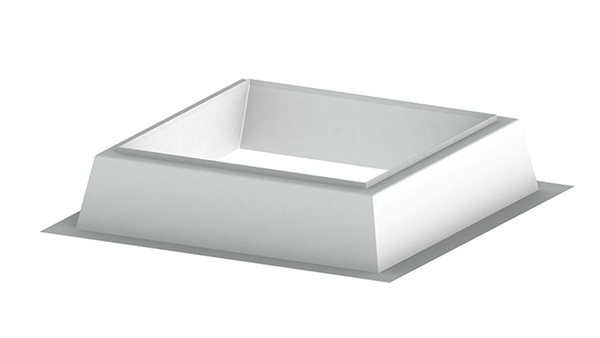

LAMILUX GFK-Aufsatzkranz: Stabilität und Wärmedämmung in vielen Varianten
- Lieferbar in den Aufsatzkranzhöhen 15cm, 30cm, 40cm, 50cm, 70cm*
- Fugenlos gefertigter Aufsatzkranz
- Erfüllt die DIN 18234 ohne Zusatzmaßnahmen
- Element ab Werk auf Aufsatzkranz vormontiert
* nur in bestimmten Größen lieferbar.
Der Aufsatzkranz bildet den Sockel für die Konstruktion. Er sorgt für den thermisch idealen Anschluss an den Baukörper. Die von LAMILUX aus faserverstärkten Kunststoff gefertigten Aufsatzkränze sind FCKW-frei, komplett weiß durchpigmentiert und mit Hartschaum aus Polyurethan wärmegedämmt. Sie verfügen über eine wetterfeste Versiegelung und gelten als nicht brennend abtropfend. LAMILUX-Aufsatzkränze haben einen geschlossenen Kastenquerschnitt – das macht sie sehr stabil und verwindungssteif. Unterschiedliche Metalleinlagen können direkt einlaminiert werden. Ein sicherer Anschluss von Beschlägen ist gewährleistet.
LAMILUX-Aufsatzkränze können in äußerst vielen Varianten bezüglich ihrer Höhe und Neigungswinkel produziert werden. Darüber hinaus bieten sie viele Möglichkeiten individuell zu realisierender Dachanschlüsse. Beispiel: wärmegedämmter Fußflansch – auf Wunsch auch mit variablen Dämmstärken.
Aufsatzkranz aus Stahlblech
- Spezielles Anschlusstechnikprofil aus wärmebrückenfreiem Kunststoff vermeidet Wärmebrücken – im Gegensatz zu Metall-Kopfprofilrahmen
- Fachgerechter, mechanischer Anschluss an unterschiedliche Dachbahn-Arten
- Wahlweise mit oder ohne Wärmedämmung erhältlich
- Höhe: 40, 50 oder 60 cm
- Bandbeschichtet in RAL 9016
- Stahlblech Baustoffklasse A1
GFK-Aufsatzkranz mit abgekröpftem Fußflansch
- Mit zweiseitig abgekröpftem Fußflansch zur firstnahen Montage auf einem Isopaneeldach

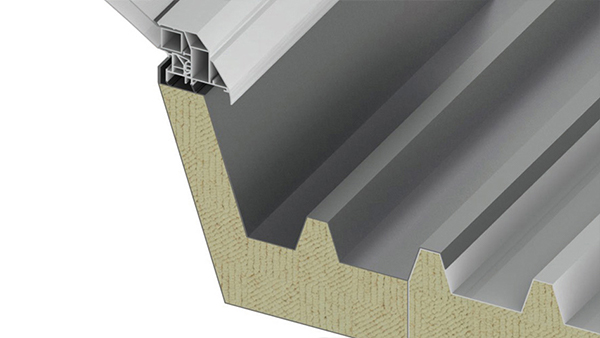

Aufsatzkranz aus Aluminium
- Für profilierte und flache Dächer
- Objektbezogene Fertigung
- Individuelle Anpassung an die Profilierung des Fußflansches
- Kerngedämmter Aufsatzkranz auch mit flachem Fußflansch erhältlich
- Nur für Gebäude ohne wärmetechnische Anforderungen geeignet
- Fußflansch wahlweise flach oder profiliert (optional mit unterseitiger Wärmedämmung, siehe Abbildung)
Anschlusstechnik der LAMILUX Aufsatzkränze
Anschlussdetails Aufsatzkranz

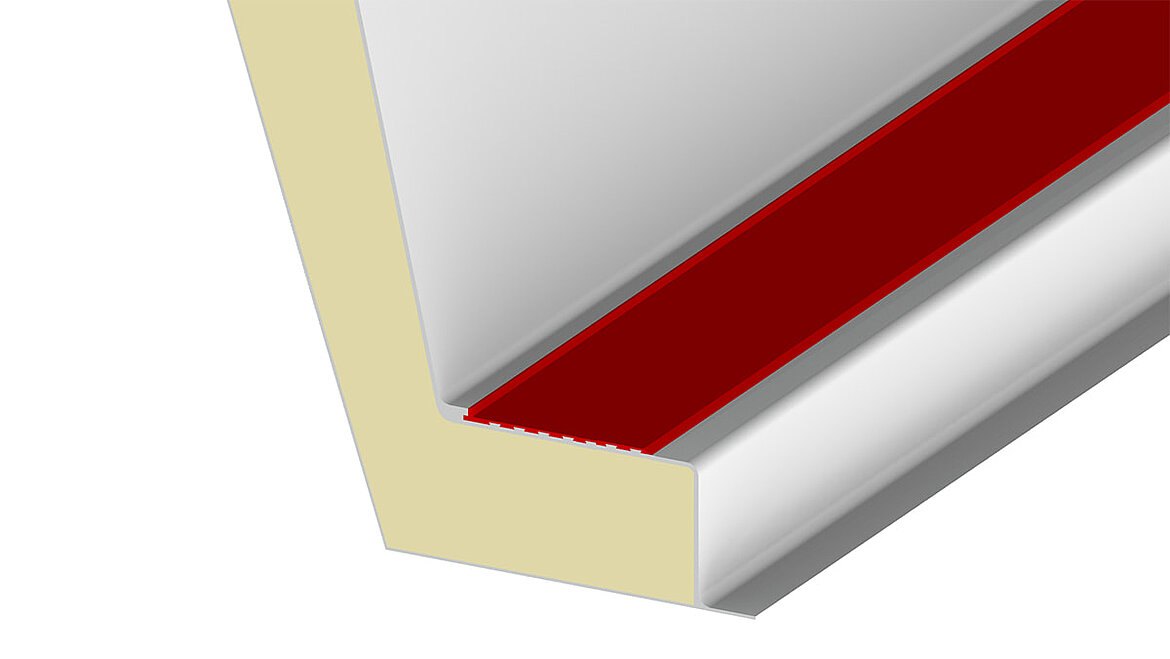

Verbreiterte LAMILUX Hart-PVC-Anschlussschiene
Die Hart-PVC-Anschlussschiene ist optional werkseitig am Fußflansch einlaminiert und in den Ecken dicht verschweißt. Hochpolymere Dachbahnen aus PVC und VAE können dank der verbreiterten Anschlussschiene durch Quell- oder Heißluftschweißung noch leichter direkt mit dem Fußflansch verbunden werden. Abbildung mit wärmegedämmtem Fußflansch.

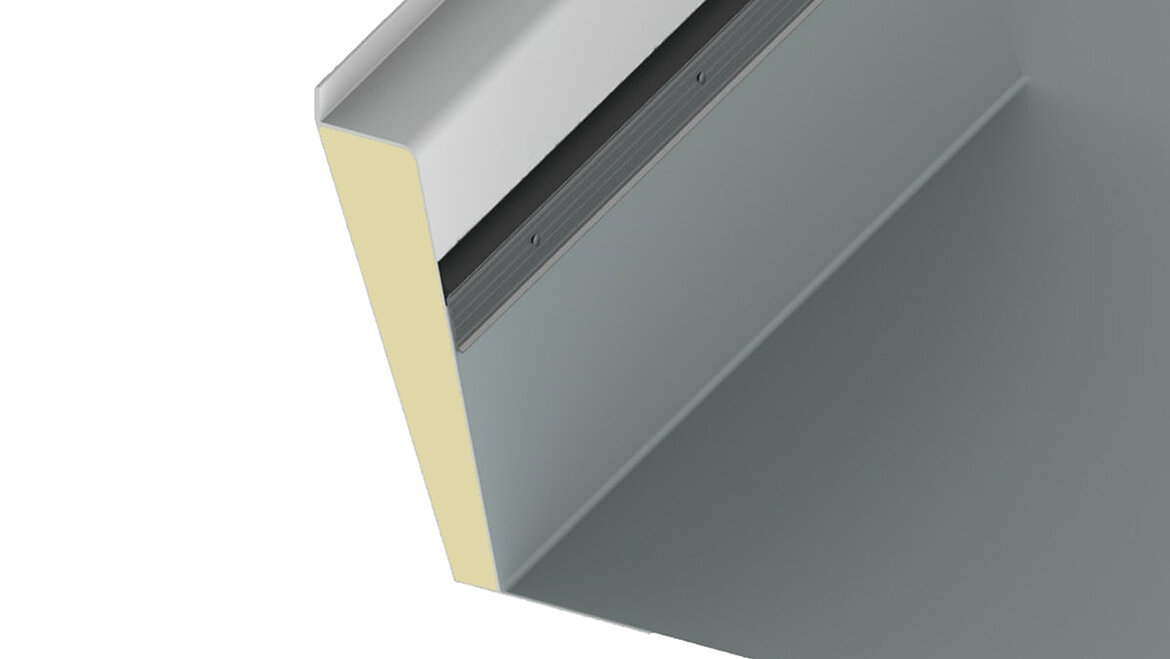

LAMILUX Anschlussset
Bestehend aus fertig abgelängten Klemmprofilen inkl. spritzwasser-dichten Befestigungsnieten.
Zur mechanischen Fixierung von am Aufsatzkranz nach oben gezogenen Dachabdichtungen (Folie oder Bitumen).

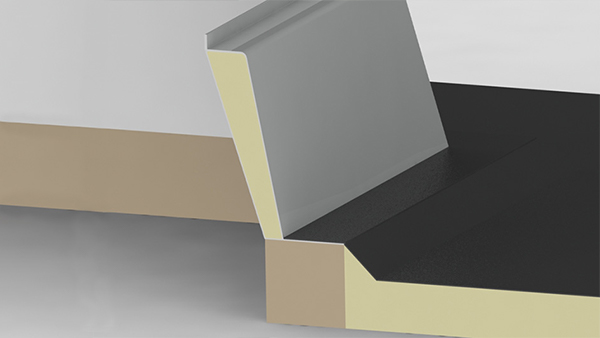

LAMILUX Klebeflansch
GFK-Aufsatzkränze sind mit einem 12cm breiten Klebeflansch ausgestattet, was das direkte Aufschweißen von Bitumenbahnen ermöglicht.
Das Zubehör
Lichtkuppel F100

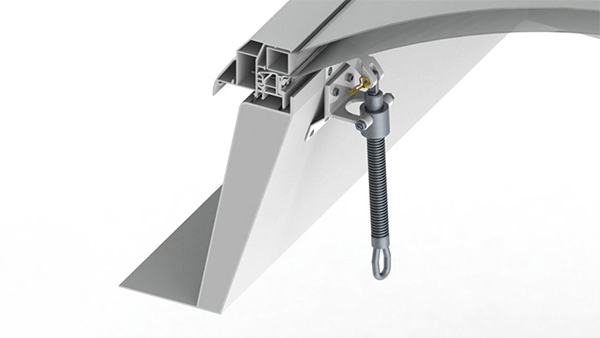

Handbetätigt mit Kurbelstange
- Typ AK (Soloanordnung), Typ TAK (Tandemanordnung)
- Hubhöhe: ca. 28 cm
- Lieferbare Längen für Handkurbelstangen: 150 cm , 200 cm, ausziehbar 175 cm - 300 cm und 250 cm - 400 cm

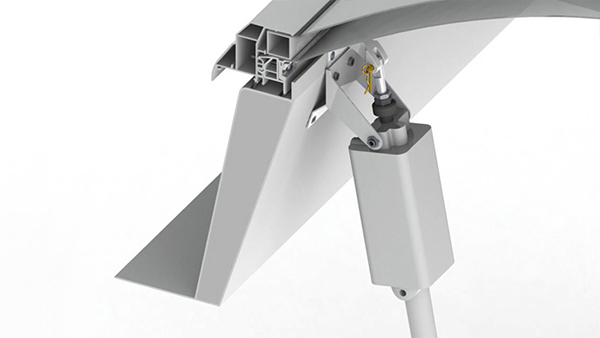

Elektromotor 230V
- Typ EM (Soloanordnung oder Tandemanordnung)
- Spannung: 230 V
- Hubhöhe: 30 oder 50 cm
- Schutzart: iP 54
- Endlagenkontrolle und thermischer Überlastungsschutz

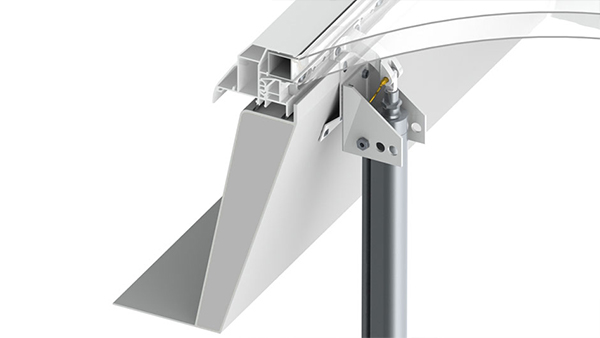

Elektromotor 24V
- Typ EM (Soloanordnung oder Tandemanordnung)
- Lastabschaltung im Motor integriert
- Spannung: 24 V
- Hubhöhe: 30 cm, 50 cm oder 75 cm
- Schutzart: iP 65

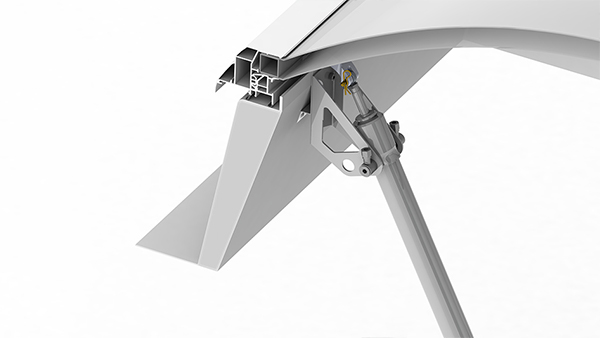

Pneumatikzylinder
- Typ PZ (Soloanordnung oder Tandemanordnung)
- Inklusive Endlagenverriegelung
- Erforderlicher Betriebsdruck: 8 bar
- Hubhöhen: 30 cm, 50 cm oder 70 cm

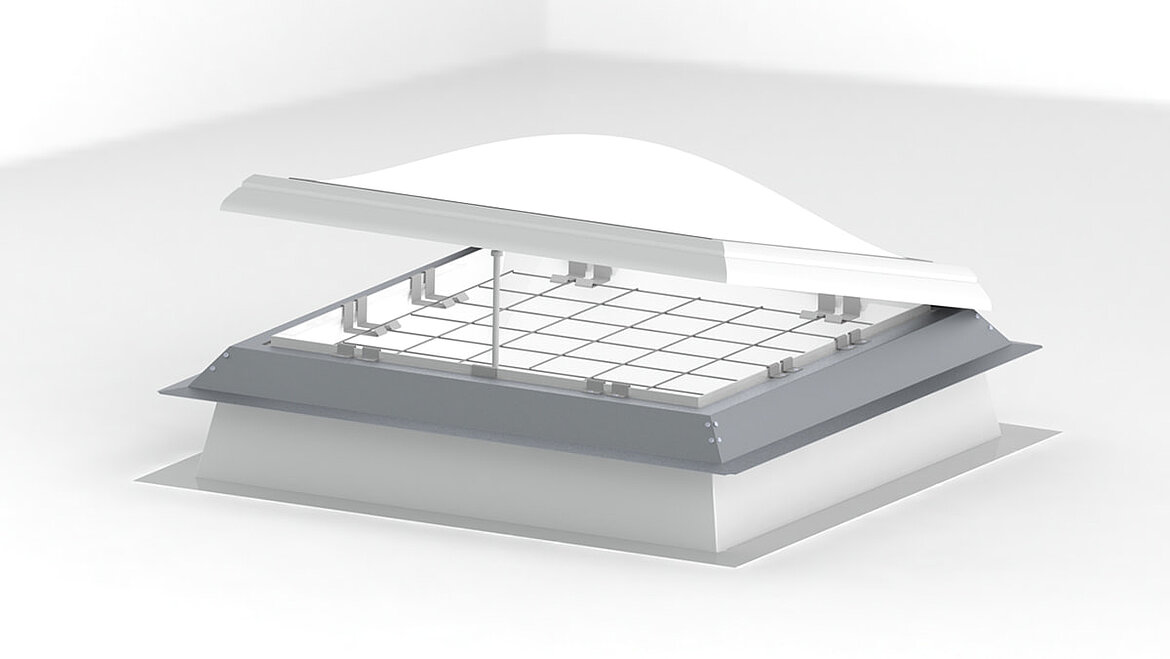

Nachrüstbares Durchsturzgitter
- Nachrüstbar auf nahezu alle Aufsatzkränze
- Montage des Gittersystems DSG 1400/2000 mithilfe eines Zwischenrahmens
- Permanent durchsturzsicher (geprüft und zugelassen gemäß GS-BAU-18)

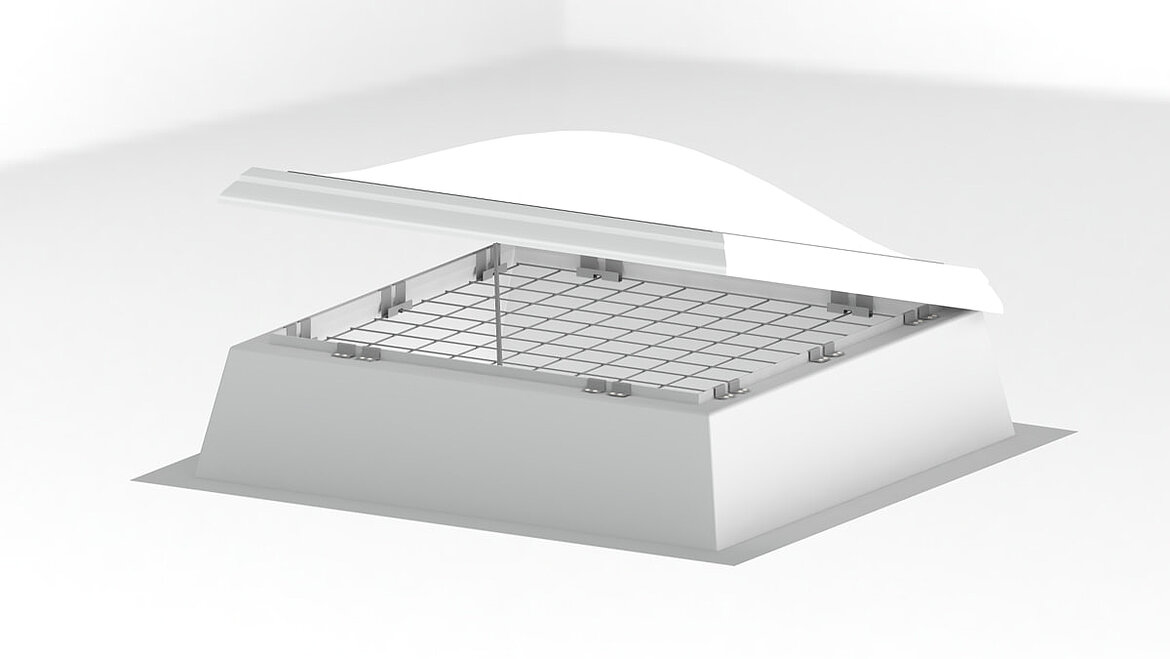

Punktgeschweißtes Durchsturzgitter
- Komplett ab Werk auf dem Aufsatzkranz vormontiert
- Aussparungen für Lüftungsantriebe oder RWA-Beschläge ab Werk
- Filigrane Optik durch kleine Haltelaschen und dünne Tragstäbe
- Permanent durchsturzsicher (geprüft und zugelassen gemäß GS-BAU-18)

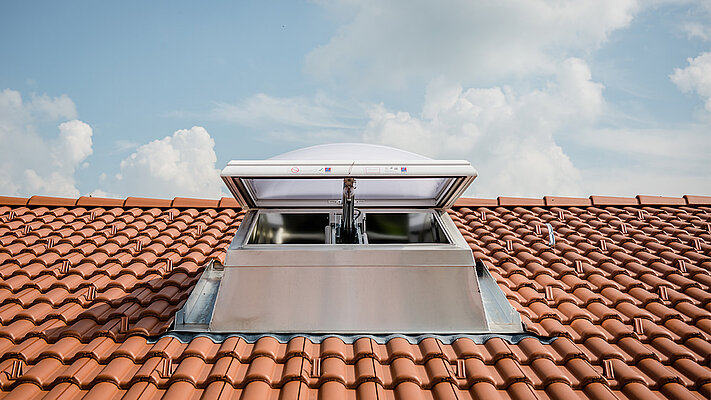

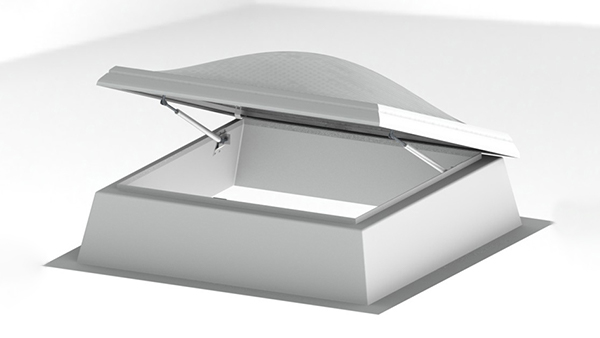

Komfortable Dachaus- und Dacheinstiege
- Unentbehrlich für Wartungs- und Reparaturarbeiten auf dem Flachdach
- Dachausstieg wahlweise mit Lüftungsfunktion oder mit Dacheinstieg kombinierbar
- Öffnung von Hand (Hebelverschluss und Teleskopdämpfer)
- Optional elektromotorisch betrieben (24 V mit Steuerzentrale) möglich bis zu einer Größe von 120 cm x 240 cm

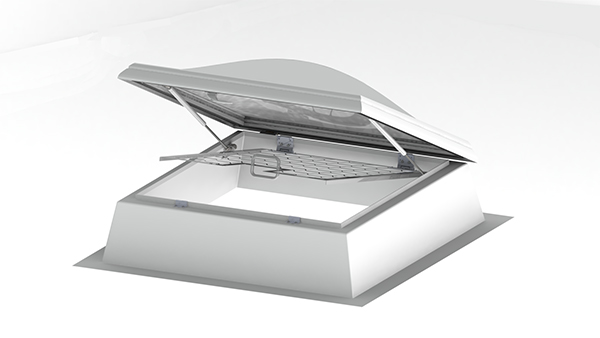

Öffenbares Durchsturzgitter für Dachausstieg
- Aufklappbares Durchsturzgitter für Lichtkuppeln mit Dachausstiegsfunktion
- Im geschlossenen Zustand dauerhaft durchsturzsichergemäß DIN 18008-6

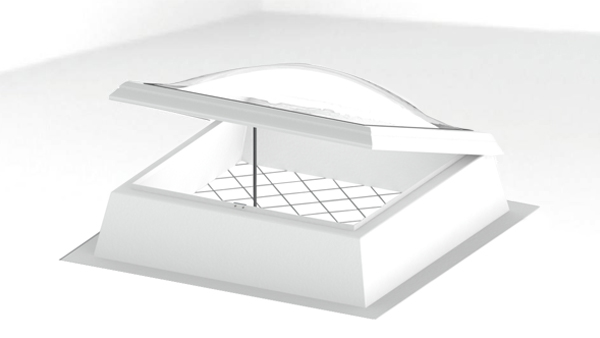

Gelasertes Durchsturzgitter LA 100
- Gelasertes Durchsturzgitter aus verzinktem Stahlblech
- Verbesserte Optik aufgrund des Stahlblechs
- Geprüft mit 1.200 Joule
- Optional auch mit Nachrüstset erhältlich

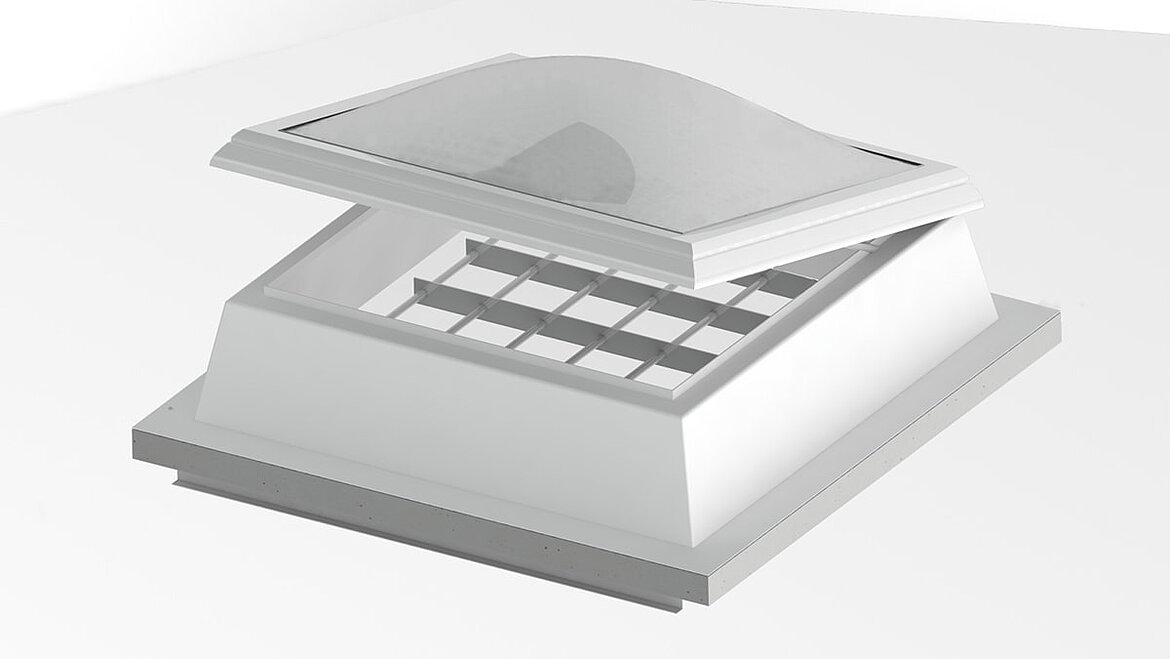

Einbruchschutzgitter
- Dauerhaft durchsturzsicher gemäß BG Prüfbescheinigung
- Einbruchhemmend gemäß ENV 1627

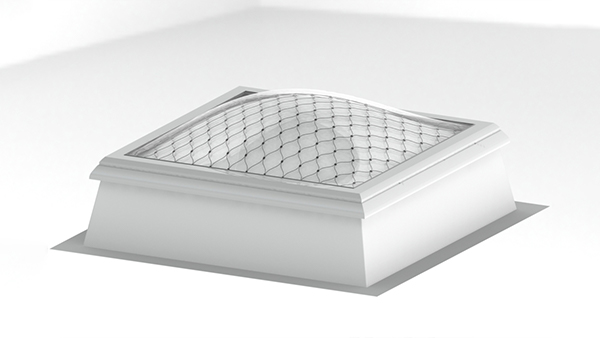

LAMILUX Safety Net
- Montage zwischen den Scheiben der Verglasung
- Nahezu uneingeschränkte Belichtung der darunter liegenden Räume
- Einbau in zwei- und dreischaligen Kuppeln möglich
- Ab OKD 80/80 cm bis max. OKD 200/350 cm
- Permanent durchsturzsicher

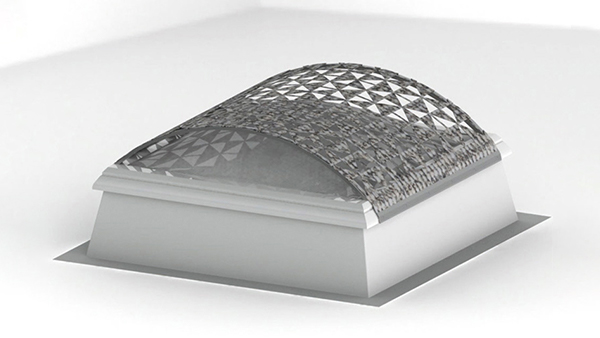

Sonnenschutz mit Laubbaumeffekt
- Rasterblech (auf Wunsch auch RAL-beschichtet)
- Hagelschutz
- Permanent durchsturzsicher

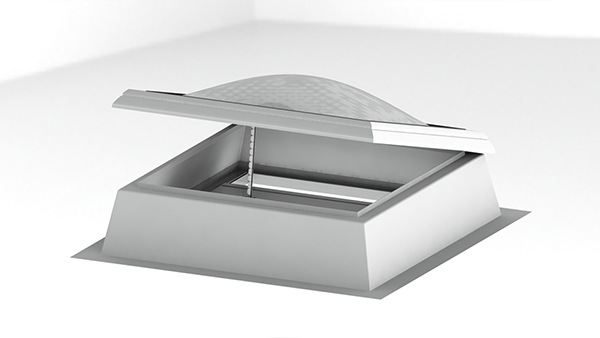

Steuerbares Sonnenschutzsystem
- Innenliegender Sonnenschutz, elektrisch betrieben
- An den Innenseiten des Aufsatzkranzes befestigt

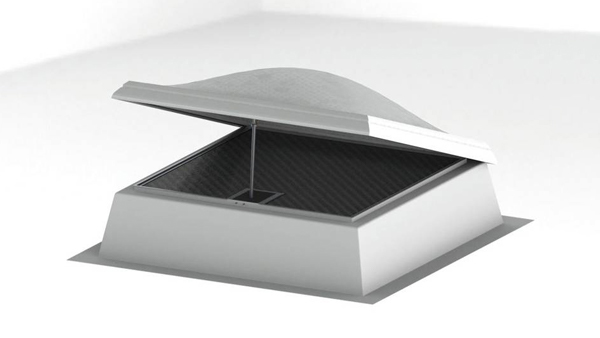

Insektenschutzgitter
- In den Aufsatzkranz integriert

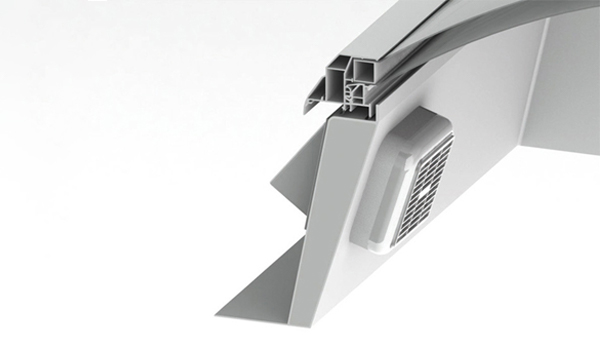

Kleinraumlüfter
- Wird zur Entlüftung in 30, 40, 50, 70 cm hohen Aufsatzkranz integriert
- Drehzahlsteuerbar
- Wetterschutzhaube inkl. integrierten Insektenschutz
- Fördervolumen: 180 m³/h
- Schutzart: iP34

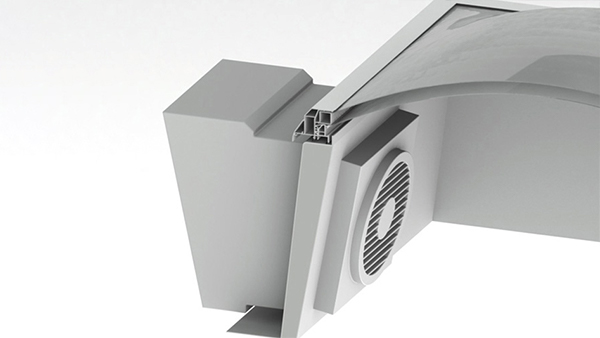

Ventilator
- Mit Wetterschutzhaube
- Zur Be- und Entlüftung
- Im 50 cm und 70 cm hohen Aufsatzkranz integriert
- Fördervolumen: 840 m³/h
- Schutzart: iP44

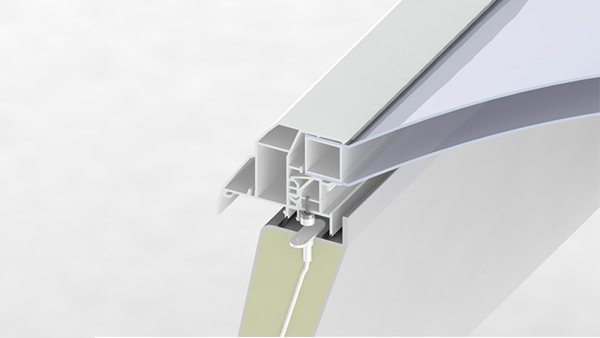

Reed-Kontakt
- Im Rahmenprofil integrierter Magnetschalter für einen berührungslosen Schaltvorgang
- Signalisierung der Öffnungsposition (geschlossen / geöffnet) des Tageslichtelementes
- Anbindung an Alarmanlage möglich

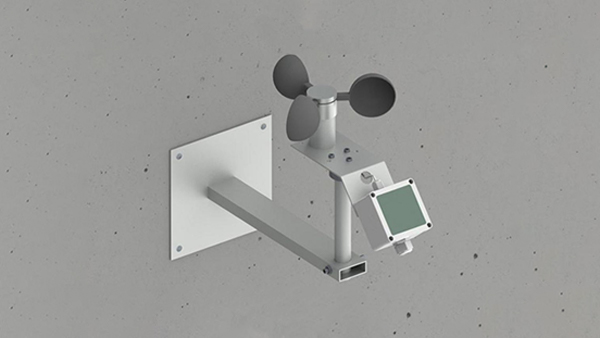

Wind- und Regenfühler
- Für ein automatisiertes Schließen und Öffnen der Lichtkuppel bei Wind und Regen
Die technischen Details
Lichtkuppel F100

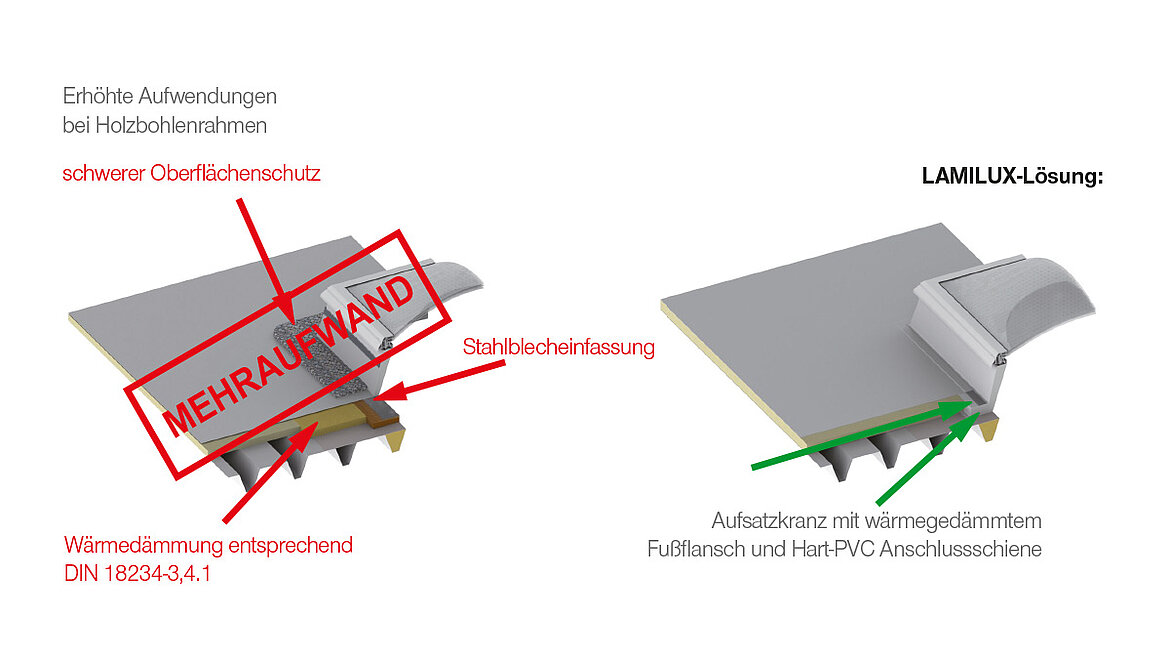

Die DIN 18234 – mit LAMILUX einfach zu erfüllen
Die DIN 18234 ist der "Dauerbrenner" auf dem Flachdach. Denn in den vergangenen Jahren hat sich der Anwendungsbereich der Norm erheblich erweitert. So wurde die Beschränkung auf den reinen Industriebau aufgehoben. Darüber hinaus können Dächer für den vorbeugenden Brandschutz gemäß dem Schutzziel "Begrenzung der Brandweiterleitung auf dem Dach" geprüft und klassifiziert werden. Klicken Sie hier für eine interaktive Planungshilfe.
Beispiel: Im Inneren einer Halle brennt es, die Kunststoffverglasungen der Lichtkuppeln schmelzen und durch die Dachöffnung droht ein Flammenüberschlag auf die Dachhaut. Um dies zu verhindern, werden im Umfeld der Öffnungen meist Kiesschüttungen auf das Dach aufgebracht. LAMILUX hingegen bietet intelligente Lösungen, die dies unnötig machen. Damit leisten wir einen erheblichen Beitrag für ein sicheres Dach im Brandfall. Gebäudebetreiber haben dadurch die große Chance auf geringere Versicherungsprämien.
Das Lichtkuppel F100 besteht aus einem Einfassrahmen, der Verglasung sowie einem GFK-Aufsatzkranz. Somit erfüllt es die Sicherheitsanforderungen der DIN 18234.
Wichtig: Lichtkuppeln ohne Einfassrahmen bzw. Lichtkuppeln auf PVC-Aufsatzkränzen erfüllen die DIN 18234 nicht ohne Weiteres!
Energieeffizienz
Das energetische Zusammenspiel der einzelnen Systemkomponenten wie Verglasung, Einfassrahmen, Dichtungssystem und Aufsatzkranz in der gesamten Konstruktion sorgt für beste Ur-Werte. Ausschlaggebend dafür sind die Werkstoffwahl, die Bauteilgeometrie, die konstruktive Gesamtgestaltung und die Dämmung.

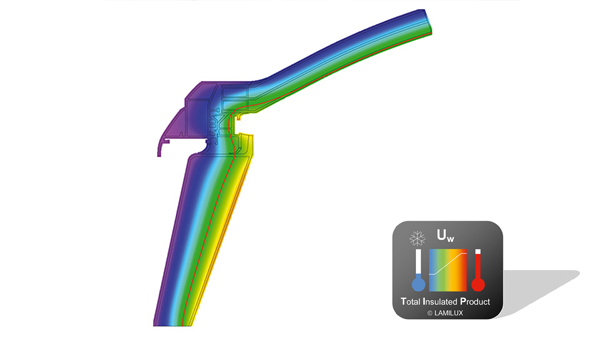

Der Isothermenverlauf stellt grafisch die Temperaturverteilung innerhalb eines Bauteils dar. Der messbare Kundennutzen wird von Isothermen visualisiert, den Linien gleicher Temperatur. Eine relevante Kenngröße in Industriebauten und ähnlich genutzten Räumen mit vergleichsweise trockener Raumluft ist die 10,0°-Isotherme. Denn in solchen Räumen entsteht oft an Oberflächen unter 10°C Kondensat. Erkennbar ist diese Temperatur im Schaubild als rote Linie. Verläuft sie durchweg innerhalb der Konstruktion, ist also kein Punkt der raumseitigen Oberfläche kälter als 10°C, reduziert sich die Gefahr von Kondensatbildung und Schimmel erheblich. Die so optimierte Konstruktion der LAMILUX Lichtkuppel trägt bei kühleren Außentemperaturen zum Energiemanagement des Gebäudes und zur Raumlufthygiene bei.
Optimierte Isothermenverläufe für durchgehende Wärmedämmzonen ohne Schwachstellen bilden den perfekten Wärmeschutz in allen Zonen der Gesamtkonstruktion. LAMILUX nennt dieses wärmebrückenfreie Produktkonzept TIP: Total Insulated Product.
LAMILUX Treppenhausentrauchung
Die unkomplizierte Alternative für das Treppenhaus
Treppenhausentrauchung leicht und unkompliziert ohne aufwändige RWA-Berechnung mit unseren Standard-Sets für die Rauchableitung im Treppenhaus. Hier klicken für mehr Infos.
