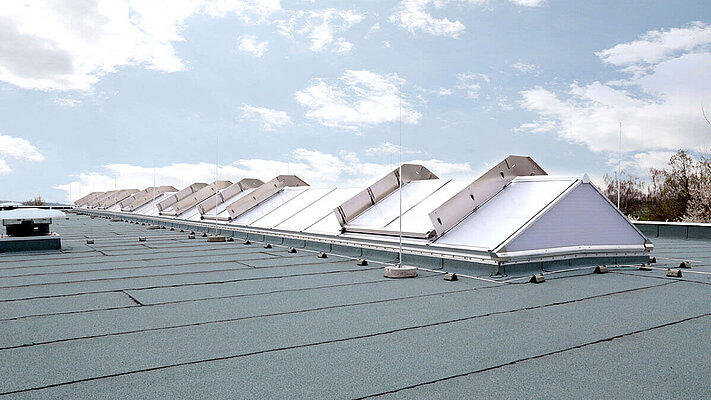

LAMILUX Lichtband S
Ästhetik und Energieeffizienz vereint
Die Vorteile auf einen Blick
Lichtband S
Innovation
- Weltweit erstes Lichtband mit testierter Wasserdichtheit unter Starkregen und Sturm (DRI 3,0 m²/s)
- Durch Einsatz neuer Materialien komplett thermisch getrennte Konstruktion, um höchste Energieeffizienzstandards im modernen Industrie- und Verwaltungsbau zu erfüllen
- Durch innovative Systembauteile hält die Lichtband-Konstruktion stärksten Wind- und Schneelasten stand
- Breites Verglasungsspektrum
- Erhältlich in 30° und 45° Neigung der Verglasungsflächen
- Ausführung als Nordlicht-Shed mit mit 30° Neigung des Shedrückens und 60° des Nordlichtes
Energieeffizienz
- Thermisch getrennte Pfosten-Riegel- Konstruktion und Klappensysteme
- Isothermer Lastkonverter (ITL) – ein Bauteil für den Einsatz hochwärmedämmender Materialien im Fußpunkt
- An den objektspezifischen energetischen Anforderungen angepasste Kunststoff-Verglasungen (Plattenstärke 10 bis 32 mm) mit geringen Wärmedurchgangskoeffizienten bis 1,2 W/(m²K)

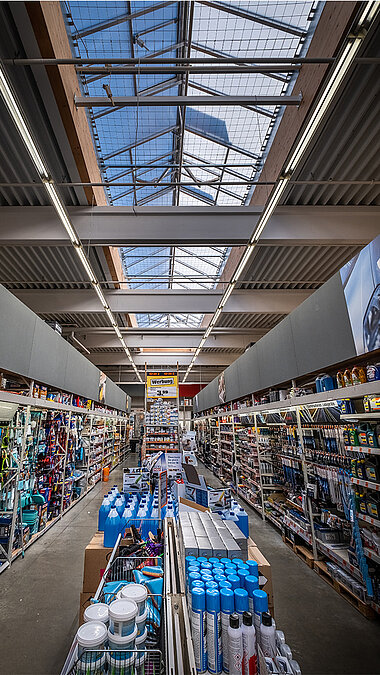

- Großer energiesparender Tageslichteinfall und steuerbarer solarer Wärmeeintrag
- Energieeffiziente natürliche Be- und Entlüftung
- Ökobilanz leicht gemacht: Für das Lichtband S existiert eine umfassende Umweltproduktdeklaration gemäß DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 und EN ISO 14025
Sicherheit
- Bionisch Dynamische Spanntechnologie (BDS) im Firstbereich für den flexiblen Kraft-Spannungsausgleich bei großen Wind- und Schneelasten
- Aktiver Dehnungsabsorber (ADA) für die Absorbierung von Dehnungsunterschieden zwischen Dichtungen und Spanngurten in den Tragsprossen
- Dynamische Momentenregelung (DMR) zur spannungsoptimierten und sicheren Lagerung der Verglasung in den Klappensystemen
- In unterschiedlichen Größenvarianten modular kombinierbare Klappensysteme für optimal dimensionierte Rauchabzugsflächen
- Linearer Durchbrandschutz (LDS) zur Verhinderung der Brandweiterleitung auf dem Dach
- Integration von Rauch- und Wärmeabzugsanlagen (RWA) und RWA-Steuerungen
- Durchsturzsicher beim Einbau, gültig für 1 Jahr nach Herstellung
Design

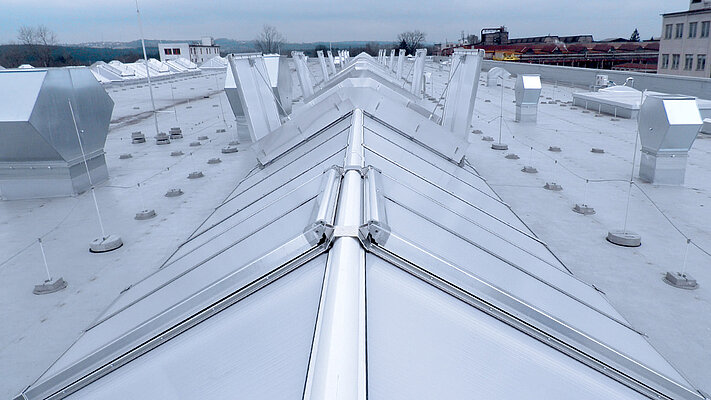

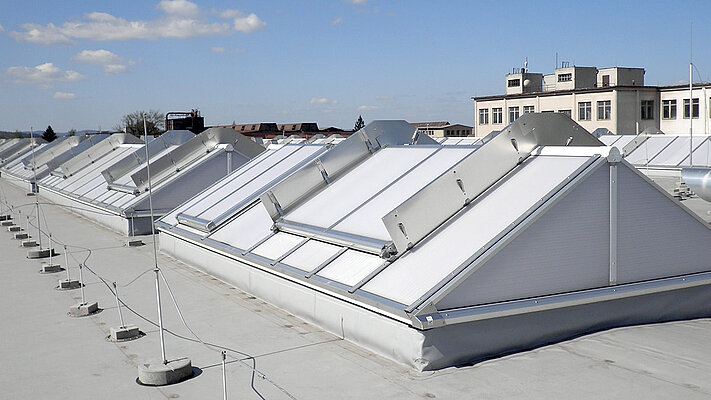

- Architektonisch reizvolle Konstruktion in Satteldachform
- Moderner Gesamteindruck zukunftsorientierten Bauens
Die Ausstattungsvarianten
Lichtband S

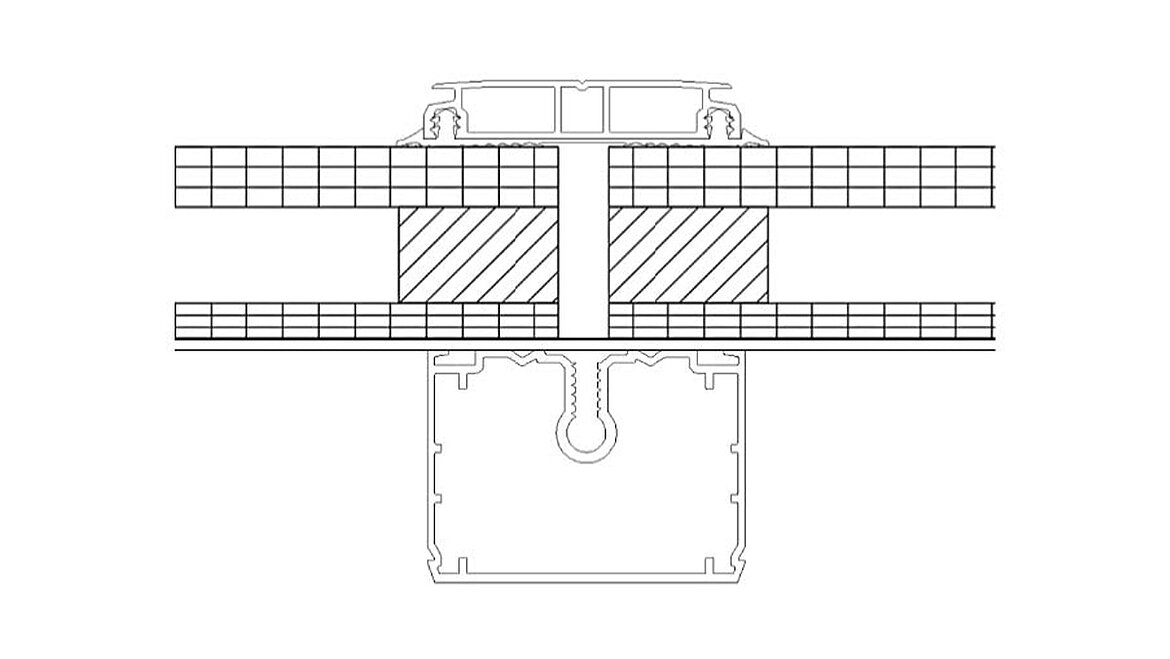

Verglasungen
- Optimale Verglasungen für alle Anforderungen (z.B. Schall-, Wärmedämmung, Lichtdurchlass, chemische Beständigkeit etc.)
- Standardmäßig mehrschalige, opale Polycarbonatplatten in Stärken bis zu 32 mm
- Sehr schalldämmende und chemisch resistente Verglasungen lieferbar
- Verglasung aus glasfaserverstärktem Polyester sorgt für hohe Beständigkeit gegenüber UV-Einstrahlung und Witterung
- Blautransluzenz des Gelcoats gewährleistet Gesamtenergiedurchlass von ca. 33 Prozent
- Bei Ausführung als Nordlicht-Shed: Shedrücken zusätzlich mit lichtundurchlässiger untergezogener GF-UP Platte
Achtung: Die Angaben für den Ug-Wert erfolgen gemäß DIN EN 673 (senkrechter Einbau). Für die wärmetechnische Berechnung des Lichtbandes (Uw) sind die tatsächlichen Wärmedurchgangswerte der Profilkonstruktion einschließlich Fußprofile, Giebelwandprofile und Klappenprofile anzusetzen.
Ug-Wert: 2,5 W/(m²K)
Schalldämmwert: 17 dB
Baustoffklasse: B-s1, d0
Lichtdurchlass: ca. 61%
Ug-Wert: 2,4 W/(m²K)
Schalldämmwert: 20 dB
Baustoffklasse: E, d0
Lichtdurchlass: ca. 51%
Ug-Wert: 1,8 W/(m²K)
Schalldämmwert: 17 dB
Baustoffklasse: B-s1, d0
Lichtdurchlass: ca. 49%
Ug-Wert: 1,8 W/(m²K)
Schalldämmwert: 20 dB
Baustoffklasse: E, d0
Lichtdurchlass: ca. 36%
Ug Wert: 1,2 W/ (m²K)
Schalldämmwert: 18 dB
Baustoffklasse: E, d0
Lichtdurchlass: ca. 32 %
Ug Wert: 1,2 W/ (m²K)
Schalldämmwert: 18 dB
Baustoffklasse: E, d0
Lichtdurchlass: ca. 27%
Ug Wert: 1,3 W/ (m²K)
Schalldämmwert: 19 dB
Baustoffklasse: E, d0
Lichtdurchlass: ca. 26 %
Ug Wert: 2,3 W/ (m²K)
Schalldämmwert: 27 dB
Baustoffklasse: E, d0
Lichtdurchlass: ca. 54%
Ug Wert: 1,4 W/ (m²K)
Schalldämmwert: 17 dB
Baustoffklasse: B-s1, d0
Lichtdurchlass: ca. 49%

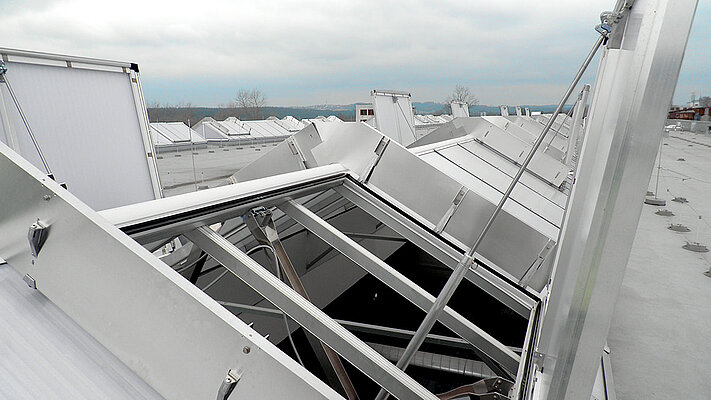

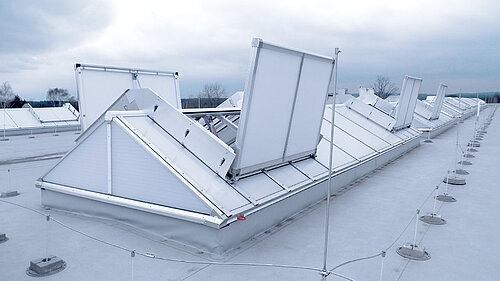

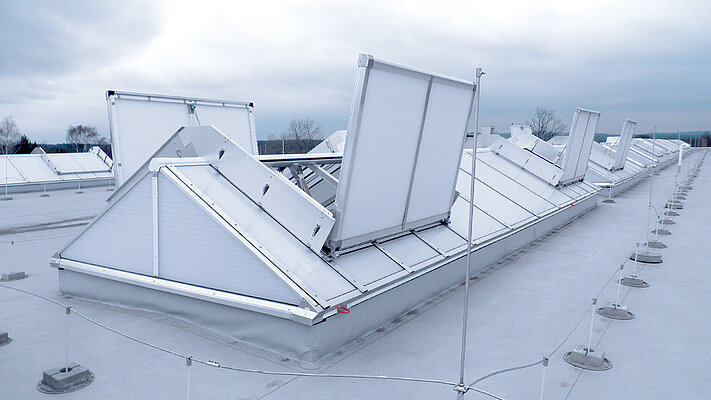

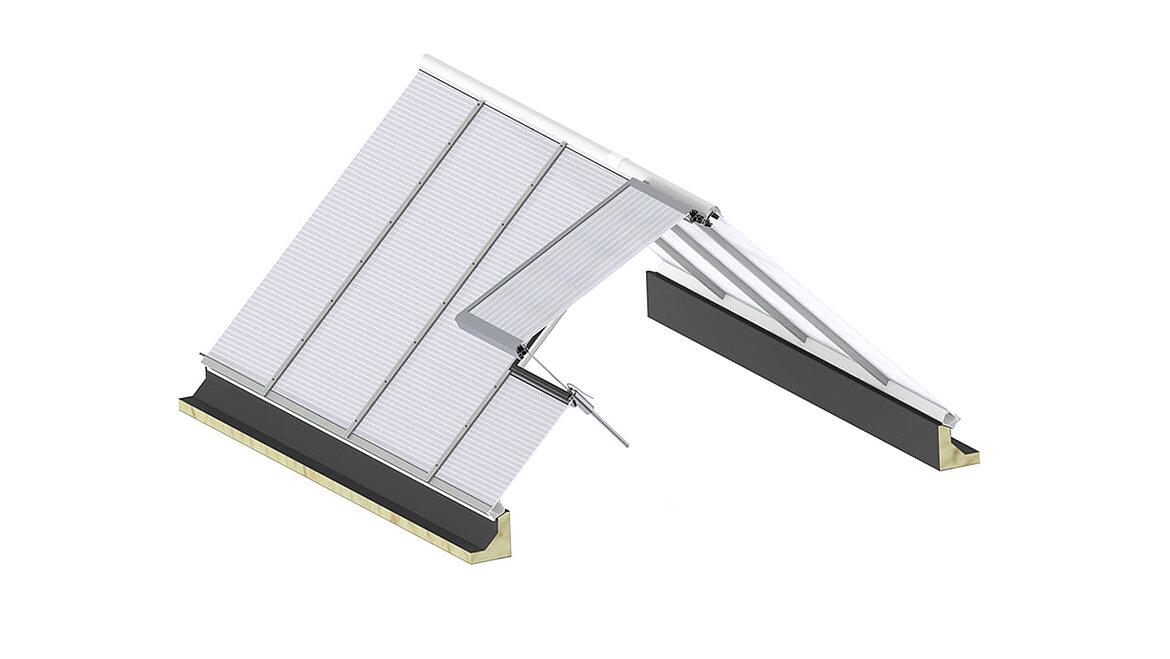

Klappensysteme für RWA und Lüftung
- Integration als Einzelklappe sowohl auf einer Seite des kontinuierlich verlaufenden Lichtbandes als auch beidseits gegenüberliegend
- Manuell ausgelöstes oder steuerungstechnisch automatisiertes Öffnen und Schließen
- Elektrische Motoren (24 Volt/230 Volt) mit Spindelhubantrieb oder pneumatische Antriebsaggregate mit Pneumatikzylinder
- Energieeffiziente Ansteuerung der Klappensysteme für die natürliche Be- und Entlüftung mit Wind- und Regenfühlerset sowie zusätzlichen steuerungstechnischen Komponenten

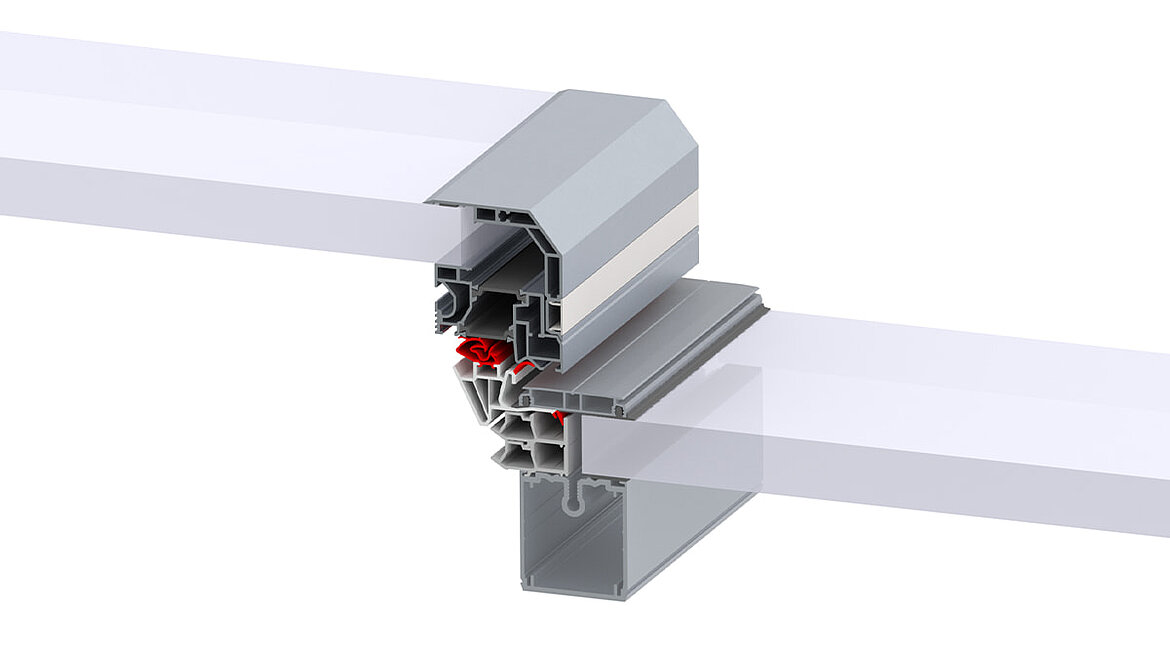

- Optimale Schlagregendichtheit durch verschweißten Dichtrahmen
- Optimale Dämmwirkung
- Hohe Sicherheit bei der Montage des Lichbandes, da das separate Verschweißen von Dichtpunkten entfällt
- Garantiert dichtes Abschließen des Klappensystems durch Bautoleranzenausgleich der Ballondichtung
Rauchlift Lichtband S
Lieferbar als Einzelklappe oder als Doppelklappe (mehr Info hier)
Komfort und Energieeffizienz
- Energieeffiziente Ansteuerung der Klappensysteme für die natürliche Be- und Entlüftung mit Wind- und Regenfühlerset sowie zusätzlichen steuerungstechnischen Komponenten
- Optimale Schlagregendichtheit durch verschweißten Dichtrahmen
- Optimale Dämmwirkung
- Hohe Sicherheit bei der Montage des Lichbandes, da das separate Verschweißen von Dichtpunkten entfällt
- Garantiert dichtes Abschließen des Klappensystems durch Bautoleranzenausgleich der Ballondichtung
Größen Lüfterklappe SE30 Einzelklappe
(30° Neigung der Verglasungsflächen)
| Typ OKD-Maß | Maß x | Maß y | Öffnungs- fläche Ageo |
|---|---|---|---|
| 100 | 100 | 53 | 0,53 m² |
| 100* | 120 | 53 | 0,63 m² |
| 150 | 100 | 82 | 0,82 m² |
| 150* | 120 | 82 | 0,97 m² |
| 200 | 100 | 111 | 1,11 m² |
| 200* | 120 | 111 | 1,31 m² |
| 250 | 100 | 140 | 1,40 m² |
| 250* | 120 | 140 | 1,65 m² |
| 300 | 100 | 169 | 1,69 m² |
| 300* | 120 | 169 | 1,99 m² |
*Nur in Verbindung mit Verglasung Typ PC 32-5 fach
Größen Lüfterklappe SE-SHED60 Einzelklappe
(Auf der 60° Nordlicht-Seite)
| Typ OKD-Maß | Maß x | Maß y | Öffnungs- fläche Ageo |
|---|---|---|---|
| 110 | 100 | 53 | 0,53 m² |
| 110* | 120 | 53 | 0,63 m² |
| 170 | 100 | 82 | 0,82 m² |
| 170* | 120 | 82 | 0,97 m² |
| 230 | 100 | 111 | 1,11 m² |
| 230* | 120 | 111 | 1,31 m² |
| 290 | 100 | 140 | 1,40 m² |
| 290* | 120 | 140 | 1,65 m² |
| 350 | 100 | 169 | 1,69 m² |
| 350* | 120 | 169 | 1,99 m² |
*Nur in Verbindung mit Verglasung Typ PC 32-5 fach
Größen Lüfterklappe SE45 Einzelklappe
(45° Neigung der Verglasungsflächen)
| Typ OKD-Maß | Maß x | Maß y | Öffnungs- fläche Ageo |
|---|---|---|---|
| 80 | 100 | 53 | 0,53 m² |
| 80* | 120 | 53 | 0,63 m² |
| 120 | 100 | 82 | 0,82 m² |
| 120* | 120 | 82 | 0,97 m² |
| 160 | 100 | 111 | 1,11 m² |
| 160* | 120 | 111 | 1,31 m² |
| 200 | 100 | 140 | 1,40 m² |
| 200* | 120 | 140 | 1,65 m² |
| 240 | 100 | 169 | 1,69 m² |
| 240* | 120 | 169 | 1,99 m² |
*Nur in Verbindung mit Verglasung Typ PC 32-5 fach
Das Zubehör
Lichtband S
Durchsturzgitter
- Permanent durchsturzsicher gemäß BG Prüfbescheinigung
- Für lichte Breiten zwischen 1,00 und 4,00
- Kann in gebogenen Blechen eingehängt werden
Sonnenschutz
- Rasterblech in allen gewünschten RAL-Beschichtungen
- Permanent durchsturzsicher
- Schutz vor Hagel und UV-Einstrahlung
Giebelwandventilator
- Alle Ventilatoren besitzen eine elektrische Verschlussklappe
- Der Einbau ist abhängig von: Lichtbandbreite, Einbaulage, Neigung Firstreiter...
"Harte Bedachung"
- Die Verglasung des Lichtband S kann gleichzeitig die Bedingungen für „Harte Bedachung“ und „Ausschmelzbare Fläche“ – oder die jeweiligen Eigenschaften separat – erfüllen
- Widerstand gegen Flugfeuer von außen BROOF(t1) nach EN 13501-5 (Harte Bedachung)
Farbgebung
- LAMILUX-Stahblechzargen und auch alle sichtbaren Aluminiumprofile können auf individuellen Wunsch nach dem RAL-Farbfächer beschichtet werden
LSS - LAMILUX Safety Stripe
- Permanent durchsturzsicher zur Sicherung der Verkehrswege bereits vor der Montage der Verglasung
- Integrierte Sicherheitszone in dezenter Optik im unteren Verglasungsbereich
- Beständige Sicherheit: Keinen Einfluss durch witterungs- und alterungsbedingte Veränderungen der Verglasung

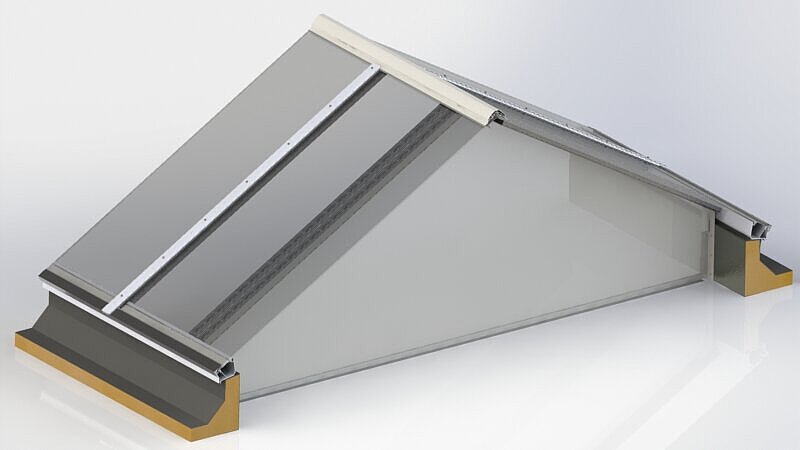

Rauchabschottung
- Rauchdicht, Nicht brennbar A1
- Aufbau: 2mm Alu / PC 10 / 2mm Alu
- Anwendung: zur Unterteilung von Rauchabschnitten, wobei das PC der Lichtbandverglasung ausschmilzt und die Rauchabschottung den Rauchabschnitt weiterhin begrenzt.
Insektenschutzgitter
- Integration in die Klappensysteme zum Schutz vor Insekten bei geöffneten Klappen
Anschlagpunkt für PSA
- Anschlagpunkt für Personenschutzausrüstung zum Schutz gegen Absturz
- Montage an hierfür vorgerichtete LAMILUX Lichtbandzarge
- Befestigungspunkt für die Verwendung eines Karabiners in Kombination mit Auffanggurt (EN 361) und Auffangsystem (EN 363)
- Befestigung für max. 3 Personen
weitere lieferbare Ausstattung: Dachausstieg
Die technischen Details
Lichtband S
Konstruktionsdetails
Bionisch dynamische Spanntechnologie - BDS
Wirkung: In Zonen, die aus mehreren Materialien in Hybridbauweise bestehen, finden sich im First steife, elastische und semielastische Bereiche. Neben Klemmverbindungen und statischen Verhakung werden die Bauteile beispielsweise auch durch Reibverschlüsse miteinander verbunden. So entsteht eine elastische und gleichzeitig beständig formschlüssige Konstruktion.
Nutzen: Bei vertikal und horizontal wirkenden Druck- und Spannbelastungen wird sowohl ein zu starkes Auseinanderdriften als auch Zusammenschieben der Bauteile verhindert, so dass sie innerhalb definierter Bewegungs- und Verschiebungstoleranzen verbunden bleiben. Auch bei starken Wind- und Schneelasten bleibt das Lichtbandsystem verwindungsstabil und somit dicht und sicher.
BDS – flexibler Kraft-Spannungsausgleich
- Formschlüssige Verbindung des Firstbereichs aus elastischen, steifen und semielastischen Zonen
- Bionisches Konstruktionsprinzip durch integrative Form- und Funktionsgestaltung
- Lichtbandsystem hält sehr starken Wind- und Schneelasten stand
Aktiver Dehnungsabsorbator - ADA
Wirkung: Der Aktive Dehnungsabsorber gleicht die bei Belastungen entstehenden Spannungen und Dehnungen aus. Dazu werden die Dichtungen durchlaufend schubfest mit den Deckleisten verbunden.
Nutzen: Ein optimaler Schutz der Konstruktion bei Schnee, Eis, Wind und starker Wärmeentwicklung.
Sicherheit im Detail
- Optimaler Schutz der Konstruktion bei Schnee, Eis, Wind und starker Wärmeentwicklung
- Deckleisten verfügen über integrierte Führungsschienen zur Aufnahme von Beschlägen, Sonnenschutzeinrichtungen und Wartungsvorrichten
- Die Einspann-Sicherheit ist durch einen erweiterten Haftbereich erhöht
Isothermer Lastkonverter - ITL
Wirkung: Der Isotherme Lastkonverter (ITL) führt die Traglast das Lichtbandes gezielt in die Unterkonstruktion des Lichtbandes. Da dadurch das Fußprofil von Lasten und Spannungen befreit wird, kann auf metallisches Material verzichtet und für das Fußprofil hochwertiger Kunststoff mit sehr guten Wärmedämmwerten eingesetzt werden.
Nutzen: Mit der ITL-Technologie garantieren wir optimierte Temperaturverläufe und damit eine geringe Kondensatgefahr am Fußprofil des Lichtbandes.
Profitieren Sie von höchster Energieeffizienz
- Herausragende Uf-Werte im Fußprofil und noch bessere Wärmedämmung
- Erhöhte Lastaufnahme des Fußprofils
- Deutlich verringertes Kondensatrisiko
- Optimierte Falzgrundbelüftung
- Glatte Innenansicht mit weniger Kanten für eine geringere Verschmutzung
- Torsionssteifer Kastenprofilquerschnitt
Linearer Durchbrandschutz - LDS
Wirkung: Auf einer Unterkonstruktion wie beispielsweise einer Zarge befestigt, ist die Dachhaut meist bis zur Aufkantung nach oben gezogen und unter das Fußprofil des Lichtbandes geführt. Oft kommt es vor, dass sich bei einem Brand im Gebäudeinneren die Dachhaut auf der Innenseite der Aufkantung entzündet und dazu neigt, wie eine „Zündschnur“ zur Dachaußenseite zu brennen.
Der Lineare Durchbrandschutz (LDS) ist als intelligentes System zur Begrenzung der Brandweiterleitung im Bereich der Dachdurchdringung zu verstehen. Eine essentielle Rolle spielt dabei das Lichtband-Profil: Es besteht aus einem thermoplastischen Kunststoff, der bei hohen Temperaturen an der Aufkantung erweicht und sich direkt über die brennende Dachbahnkante legt. Dadurch werden die brennenden Fugen abgedichtet, die Sauerstoffzufuhr unterbrochen und die Flammen an dieser Stelle erlöschen.
Nutzen: Mit dem LDS wird ein Übergreifen der Flammen auf das Dach verhindert. Trotz seines Erweichens durch die hohen Temperaturen, bleibt das Fußprofil während des Brandes stabil, da es durch das Metallprofil der Glasleiste gekühlt und ausgesteift wird.
ausgeklügelte Brandschutztechnik
- Verhindert die Brandweiterleitung auf dem Dach im Bereich von Dachdurchdringungen gemäß den Bestimmungen der DIN 18232-4
- Macht schwere Kiesschüttungen im Umfeld des Lichtbandes unnötig
- Patentierte Technologie
Energieeffizienz
Optimierte Isothermenverläufe
Beim LAMILUX Lichtband S verläuft die 10°C-Isotherme beständig in der Konstruktion. Unsere Garantie: ein erheblich minimiertes Risiko eines Tauwasserausfalls (Kondensatbildung) an den Innenseiten der Konstruktion.
Die umfangreiche Wärmeschutztechnologie in der gesamten Konstruktion sorgt für die besten Uw-Werte eines europaweit zugelassenen Lichtbandes. Die Energieeffizienzeigenschaften sind geprüft. Damit ist die gleichmässige Dämmeigenschaft im Bereich der Profile des Lichtbandsystems dokumentiert.
Bauanschluss
Bei den Dachschlussvarianten sind beispielsweise Montagen auf Stahlblechzargen, auf Holzleimbinder oder auf Stahlbetonaufkantungen möglich.
Auch bei der von LAMILUX angebotenen Stahlblechzarge steht Stabilität an erster Stelle. LAMILUX hält sich klar an die Forderung des Deutschen Instituts für Bautechnik, der zufolge Stahlblechzargen aus hochwertigen Stahlgüten wie S 280 GD + Z 275 oder S 320 GD + Z 275 bestehen müssen.
