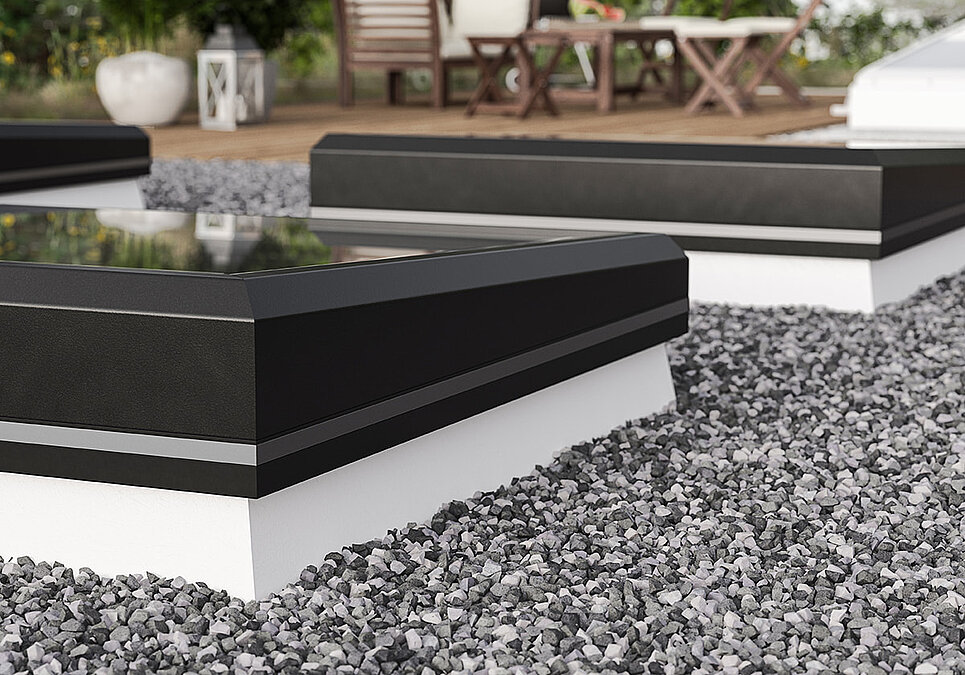

LAMILUX Flachdach Fenster FE 3°
Schräge Eleganz
Die Vorteile auf einen Blick
Flachdach Fenster FE 3° mit Aluminiumprofil
Qualität
- Optimale Wärmedämmung durch wärmebrückenfreie Gesamtkonstruktion
- Intelligente Steuerungen für natürliche Be- und Entlüftung und Sonnenschutzrollos
- Optimierter Schallschutz und minimierte Regengeräusche
- Schlagregendichtheit nach DIN EN 1027 = E (1950)
- Luftdurchlässigkeit nach DIN EN 1026 = Klasse 4
- Widerstand gegen Windlast nach DIN EN 12211 = C5
- Ökobilanz leicht gemacht: Für das LAMILUX Flachdach Fenster FE 3° existiert eine umfassende Umweltproduktdeklaration gemäß DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 und DIN EN ISO 14025
Design
- Homogenes Erscheinungsbild
- Ästhetische, klassische und schlichte Designsprache
- Stufenloser Übergang zwischen Rahmenprofil und Verglasung

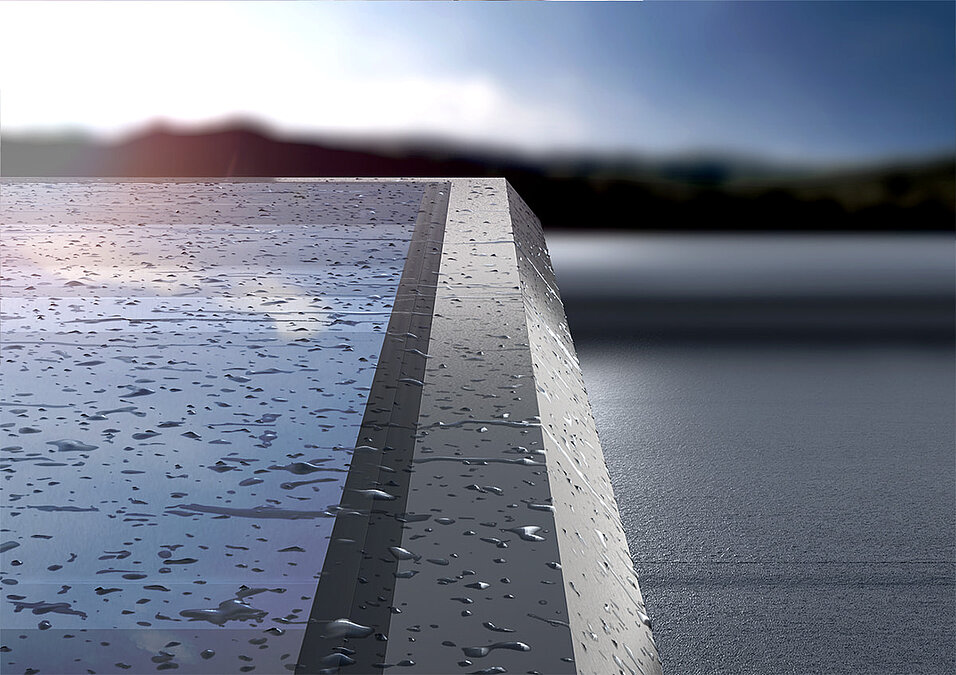

- Ungehinderter Ablauf von Wasser und Schmutz dank 3°-Neigung des Elements
- Preisgekröntes Design
Sicherheit
- Geprüfte Durchsturzsicherheit nach DIN EN 18008-6
- Widerstand gegen Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme mit Klassifizierung B,roof(t1) nach DIN EN 13501-5
- Hohe Hagelsicherheit durch serienmäßige ESG-Außenscheibe
Anwendung
- Unser LAMILUX Flachdach Fenster FE 3° ist BIM-Ready - Download auf bimobject.com
- Komplett vormontierte Anlieferung des Elementes auf die Baustelle
- Einfache Installation
- Effiziente Wartung

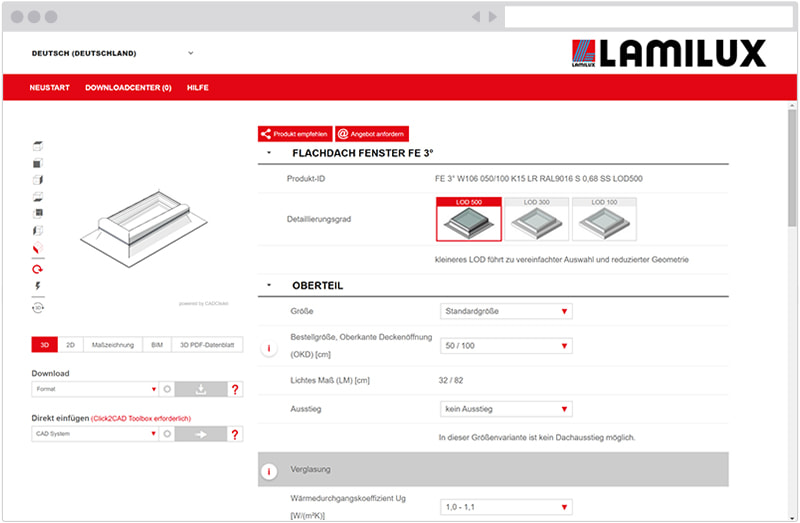

Produktkonfigurator
Individuelle Produktvariante erzeugen, geführt durch einen dynamischen Dialog mit 3D-Vorschau in Echtzeit. Dann mit einem Klick teilen, anfragen oder BIM-Objekte, 2D- und 3D-CAD-Modelle, Bilder, Maßzeichnungen oder Datenblätter im gewünschten Dateiformat herunterladen.
Highlight für alle Planer
Mit BIM oder ohne – das PDF-Datenblatt mit allen technischen Eigenschaften inklusive aktivem 3D-Modell, Maßzeichnung und Link zurück zur Konfiguration ist das ideale All-in-One Dokument Ihrer Wunschvariante des Produkts. Jetzt 24/7 selbst generieren.
Die Ausstattungsvarianten
Flachdach Fenster FE 3°: Aluminiumprofil
Verglasungsvarianten
Unser Verglasungsangebot berücksichtigt jeweils individuell die Aspekte
- Tageslichteinfall – Transparenz und Lichtstreuung
- Energieeffizienz / Wärmedämmung
- Sonnenschutz / Wärmeschutz
- Schallschutz
- Selbstreinigung
- Permanente Durchsturzsicherheit

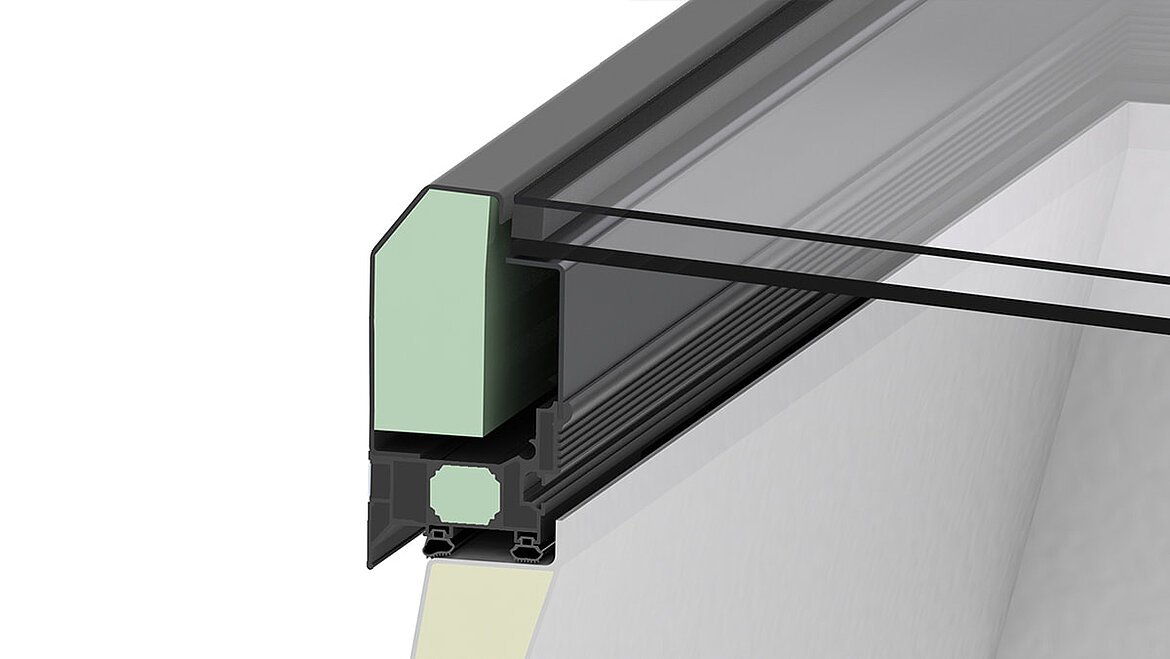

Wärmeschutzisolierverglasung
W102 2-fach ESG
- Ug-Wert: ca. 1,1 W/(m²K)
- Schalldämmwert: ca. 38 dB
- Lichtdurchlass: ca. 80 %
- Energiedurchlass: ca. 62 %

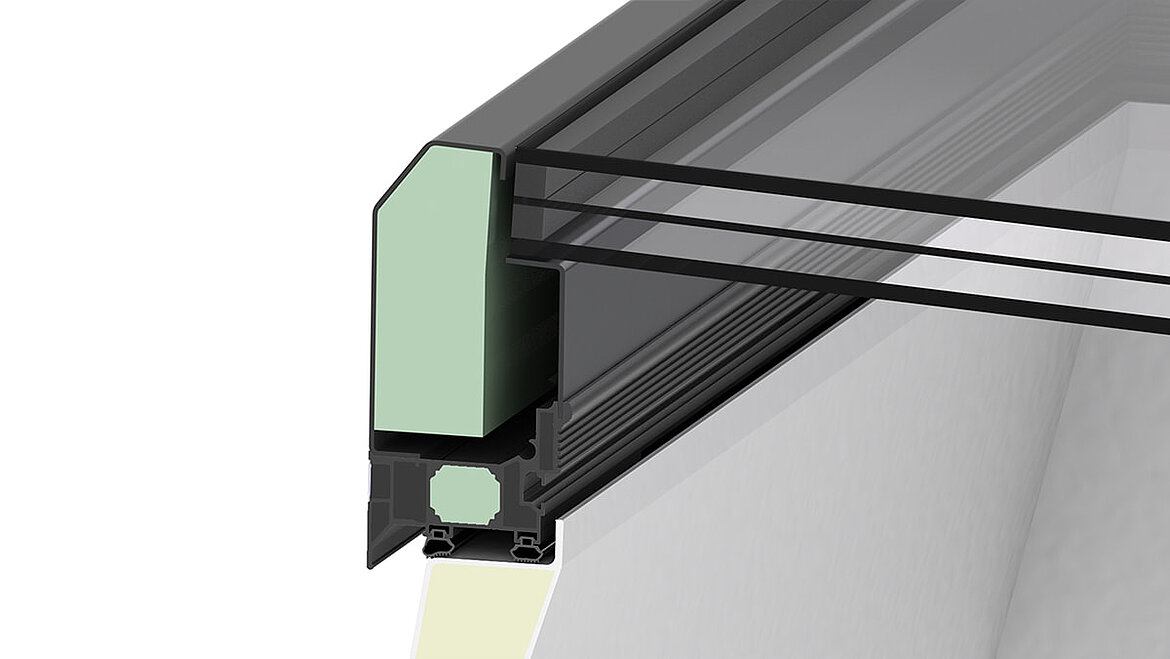

Wärmeschutzisolierverglasung
110 3-fach ESG
- Ug-Wert: ca. 0,6 W/(m²K)
- Schalldämmwert: ca. 39 dB
- Lichtdurchlass: ca. 72 %
- Energiedurchlass: ca. 51 %

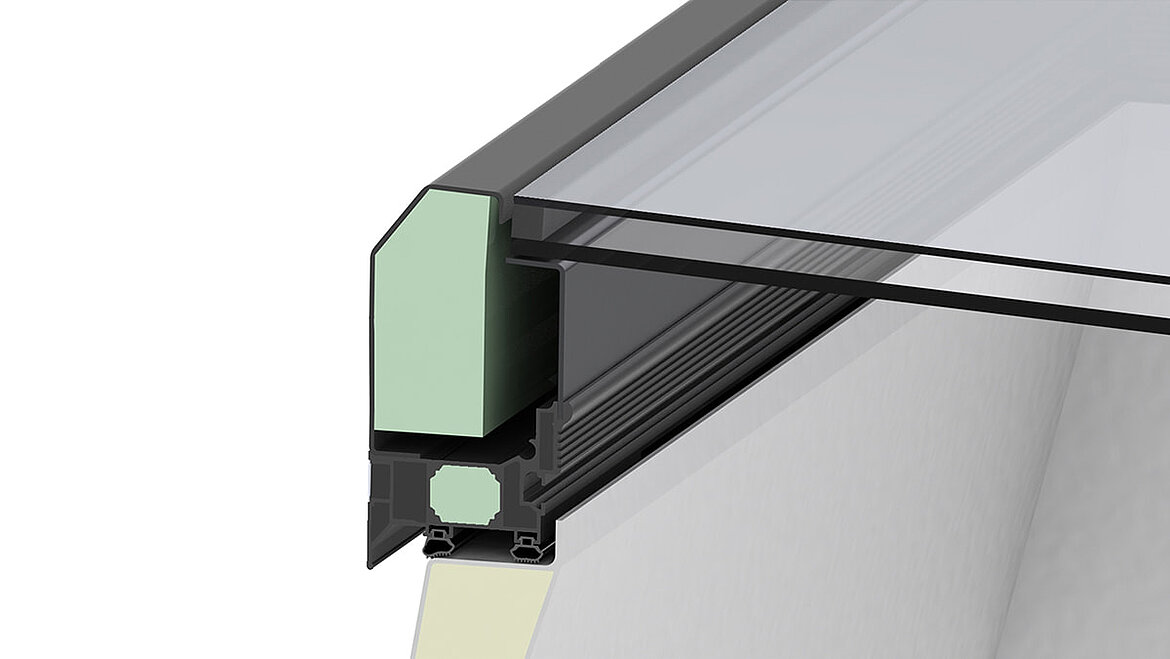

Wärmeschutzisolierverglasung mit mattheller Folie (MHF)
W103 2-fach ESG
- Ug-Wert: ca. 1,1 W/(m²K)
- Schalldämmwert: ca. 38 dB
- Lichtdurchlass: ca. 54 %
- Energiedurchlass: ca. 59 %

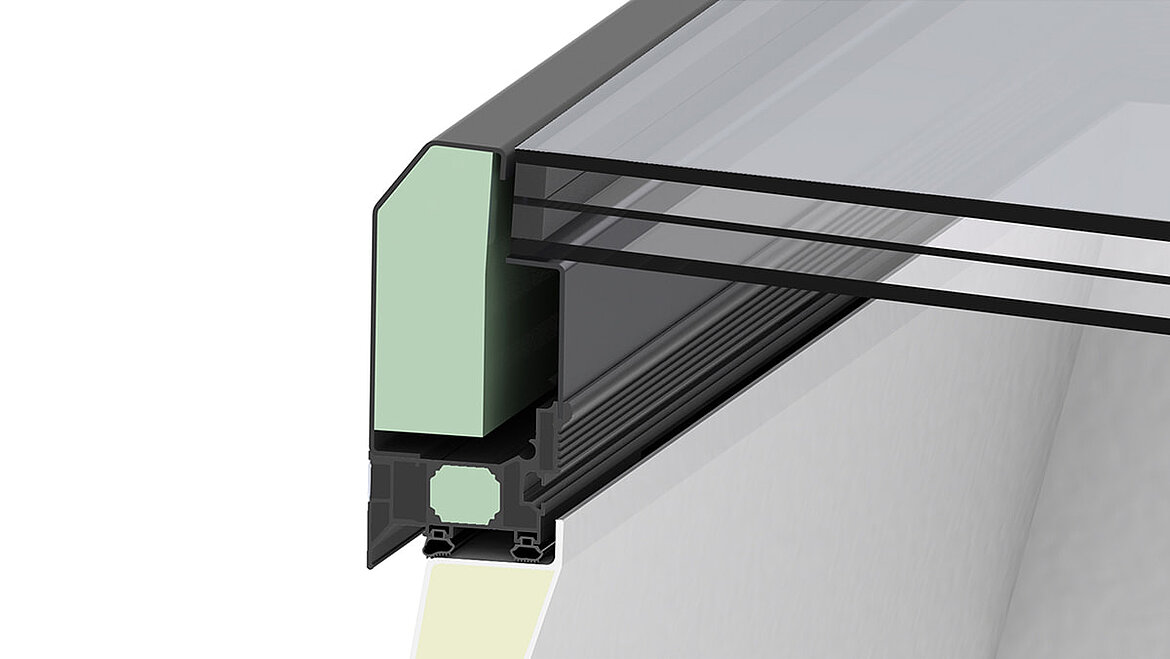

Wärmeschutzisolierverglasung mit mattheller Folie (MHF)
W303 3-fach ESG
- Ug-Wert: ca. 0,6 W/(m²K)
- Schalldämmwert: ca. 39 dB
- Lichtdurchlass: ca. 49 %
- Energiedurchlass: ca. 50 %

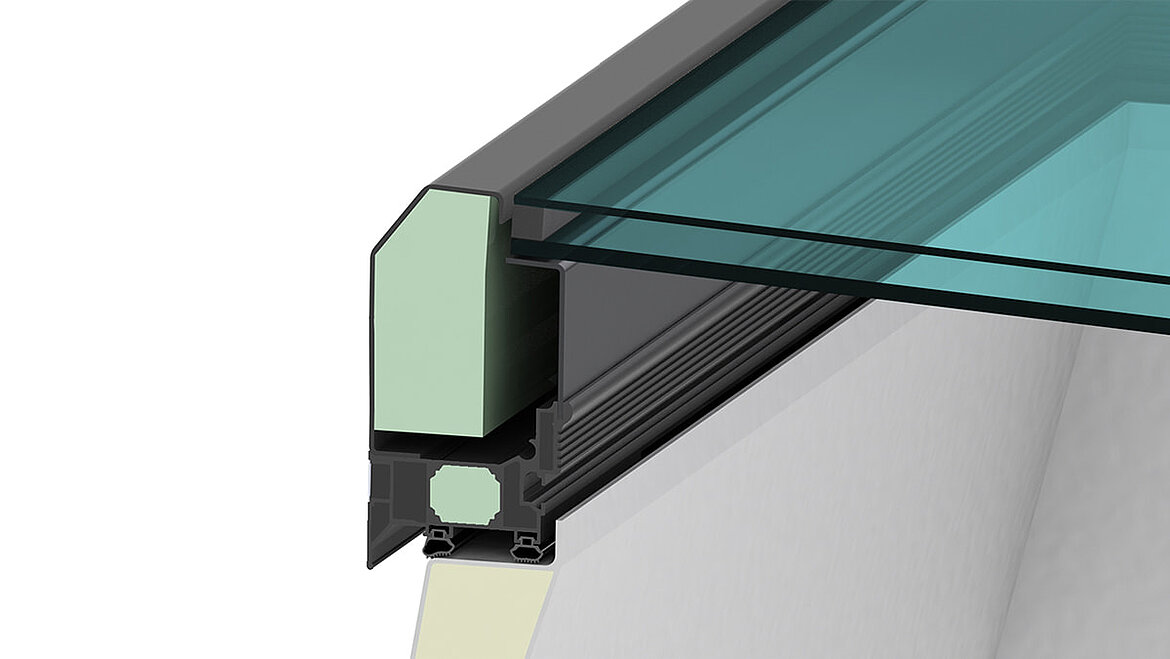

Sonnenschutzisolierverglasung
S109 2-fach 60/30 ESG
- Ug-Wert: ca. 1,1 W/(m²K)
- Schalldämmwert: ca. 38 dB
- Lichtdurchlass: ca. 61 %
- Energiedurchlass: ca. 30 %

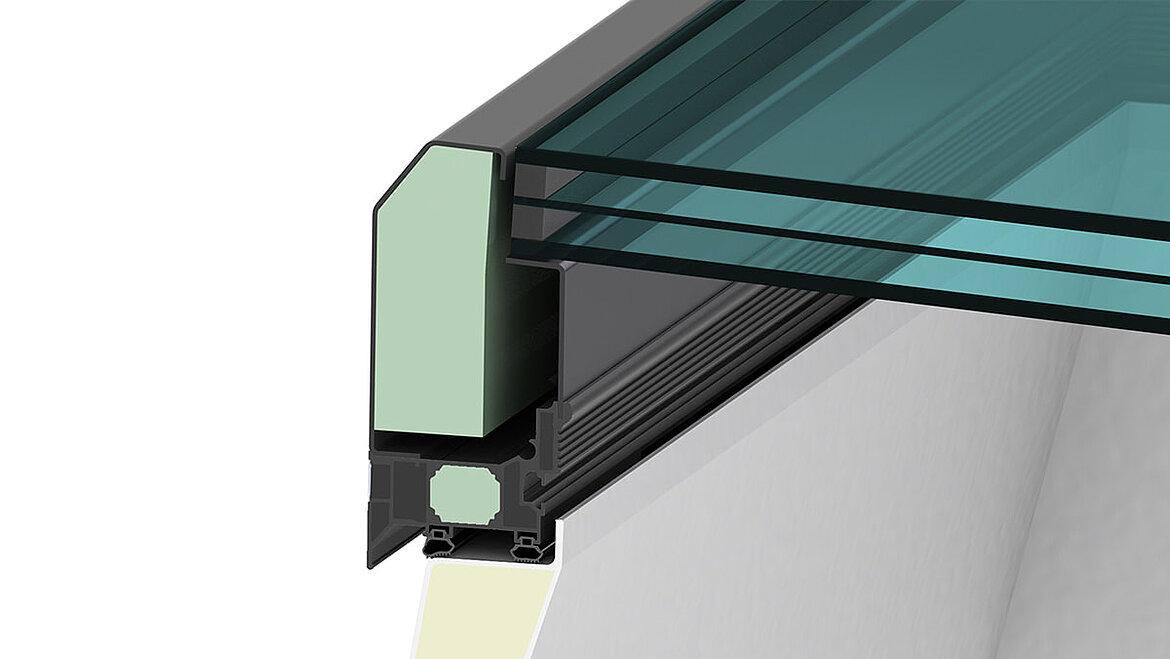

Sonnenschutzisolierverglasung
S117 3-fach 60/30 ESG
- Ug-Wert: ca. 0,6 W/(m²K)
- Schalldämmwert: ca. 39 dB
- Lichtdurchlass: ca. 55 %
- Energiedurchlass: ca. 28 %

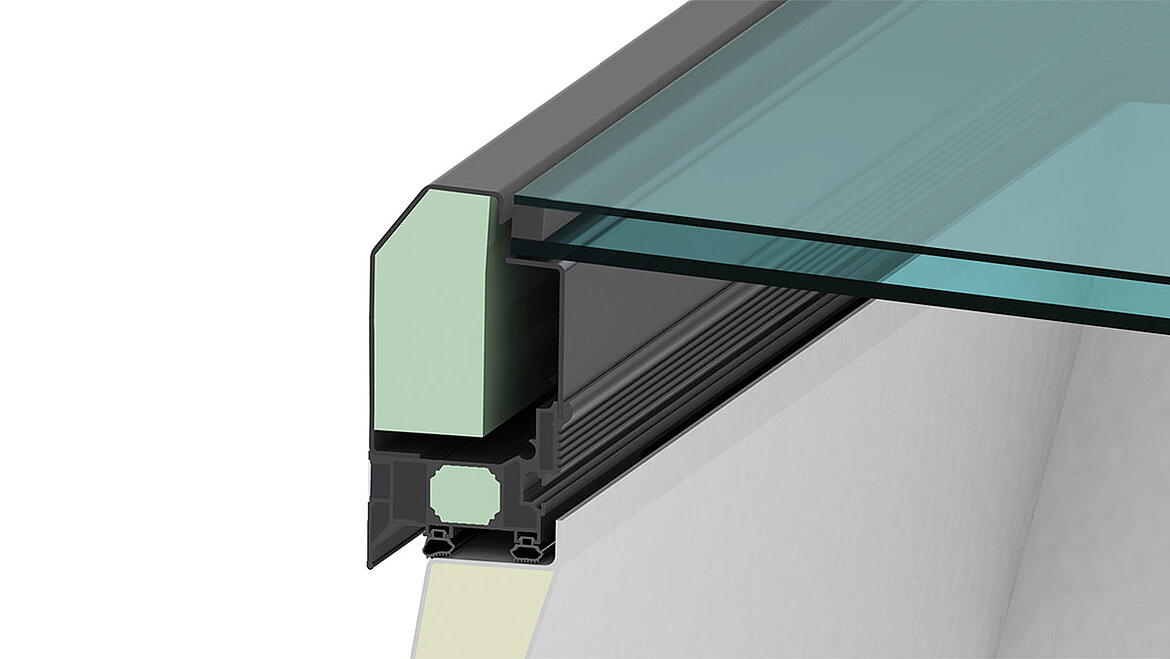

Sonnenschutzisolierverglasung mit mattheller Folie (MHF)
S101 2-fach 50/25 ESG
- Ug-Wert: ca. 1,1 W/(m²K)
- Schalldämmwert: ca. 38 dB
- Lichtdurchlass: ca. 49 %
- Energiedurchlass: ca. 27 %

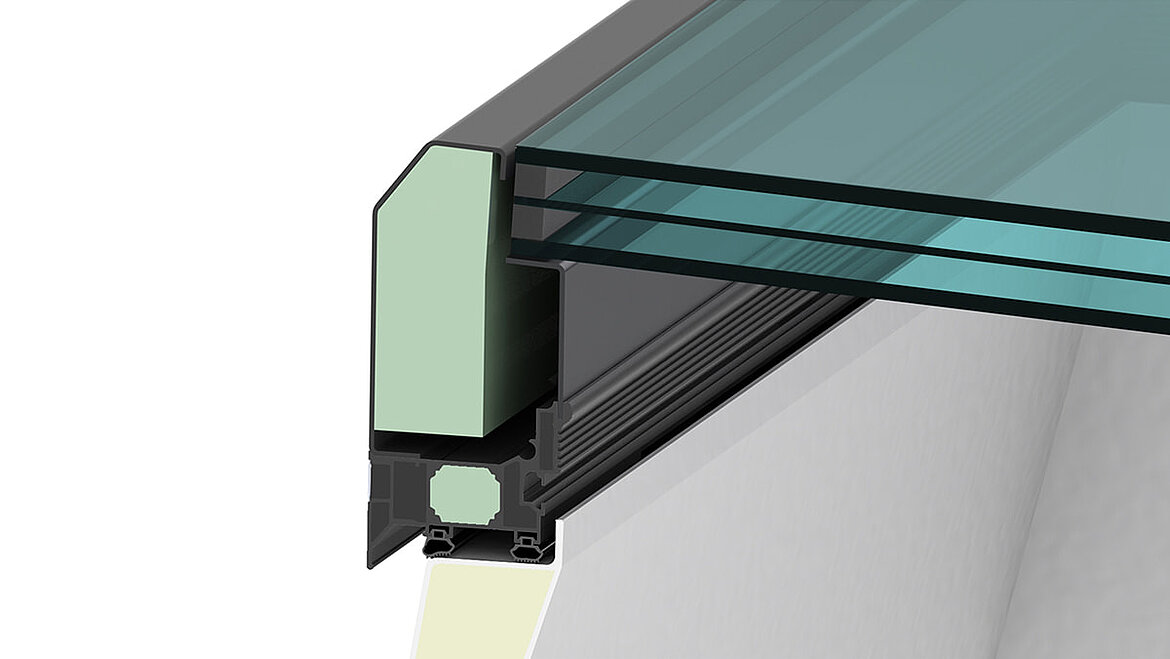

Sonnenschutzisolierverglasung mit mattheller Folie (MHF)
S121 3-fach 50/25 ESG
- Ug-Wert: ca. 0,6 W/(m²K)
- Schalldämmwert: ca. 39 dB
- Lichtdurchlass: ca. 45 %
- Energiedurchlass: ca. 25 %
LAMILUX GFK-Aufsatzkranz
- Lieferbar in den Aufsatzkranzhöhen 15 cm, 30 cm, 40 cm, 50 cm, 70 cm*
- Fugenlos gefertigter Aufsatzkranz
- Erfüllt die DIN 18234 ohne Zusatzmaßnahmen
- Element ab Werk auf Aufsatzkranz vormontiert
* nur in bestimmten Größen lieferbar.
Anschlusstechnik der LAMILUX Aufsatzkränze
Anschlussdetails Aufsatzkranz
Verbreiterte LAMILUX Hart-PVC-Anschlussschiene
Die Hart-PVC-Anschlussschiene ist optional werkseitig am Fußflansch einlaminiert und in den Ecken dicht verschweißt. Hochpolymere Dachbahnen aus PVC und VAE können dank der verbreiterten Anschlussschiene durch Quell- oder Heißluftschweißung noch leichter direkt mit dem Fußflansch verbunden werden. Abbildung mit wärmegedämmtem Fußflansch.
LAMILUX Anschlussset
Bestehend aus fertig abgelenkten Klemmprofilen inkl. spritzwasser-dichten Befestigungsnieten.
Zur mechanischen Fixierung von am Aufsatzkranz nach oben gezogenen Dachabdichtungen (Folie oder Bitumen).
LAMILUX Klebeflansch
GFK-Aufsatzkränze sind mit einem 12cm breiten Klebeflansch ausgestattet, was das direkte Aufschweißen von Bitumenbahnen ermöglicht.
Das Zubehör
Flachdach Fenster FE 3°: Aluminiumprofil

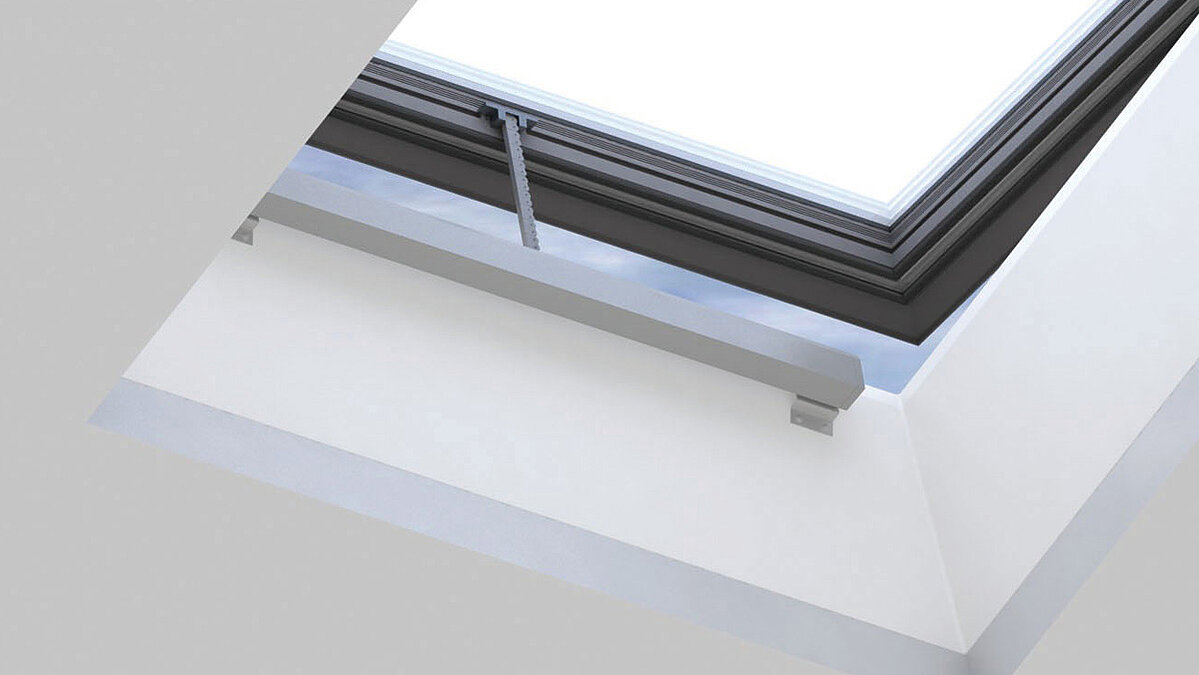

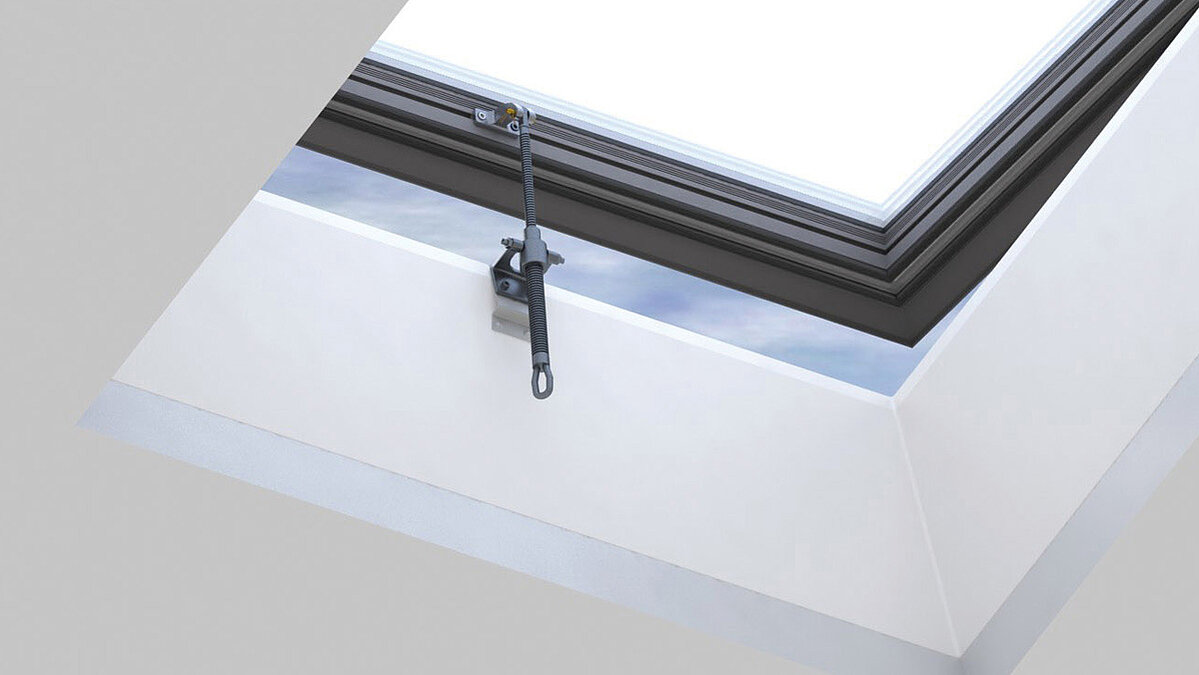

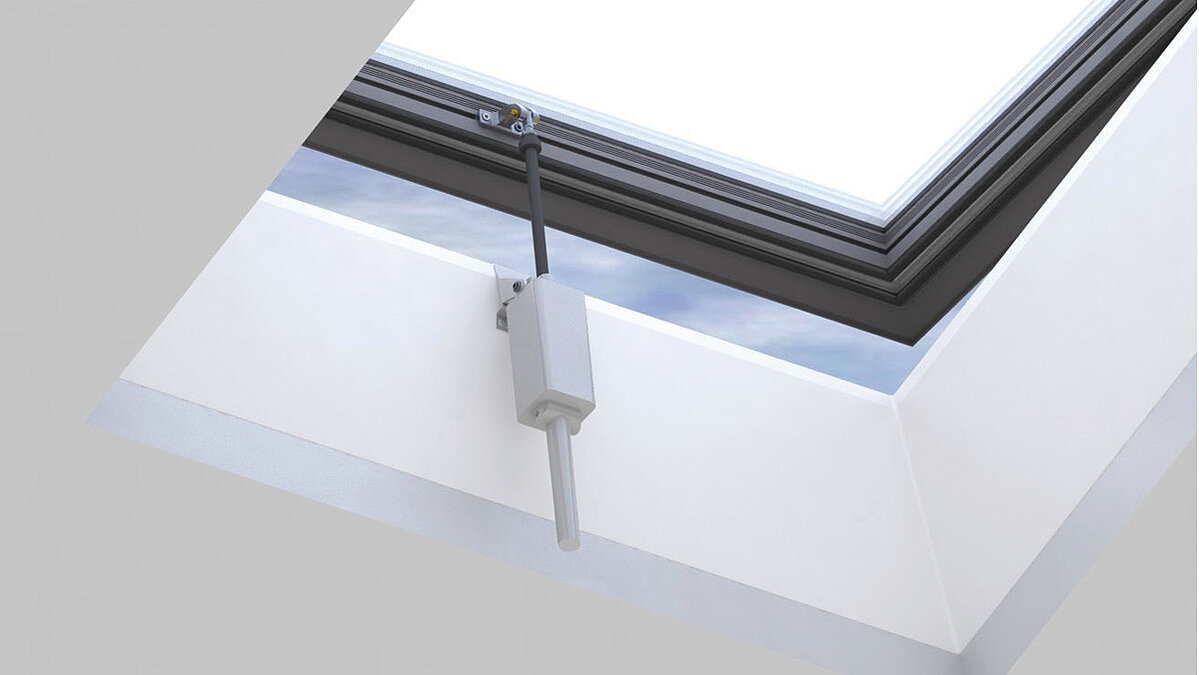

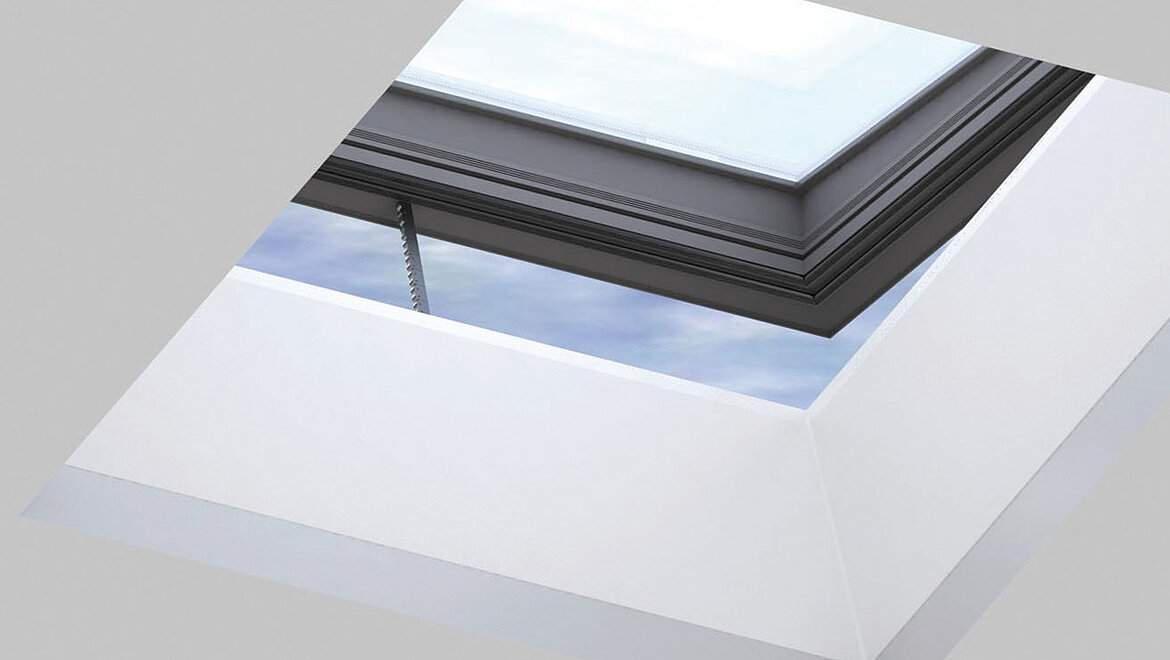

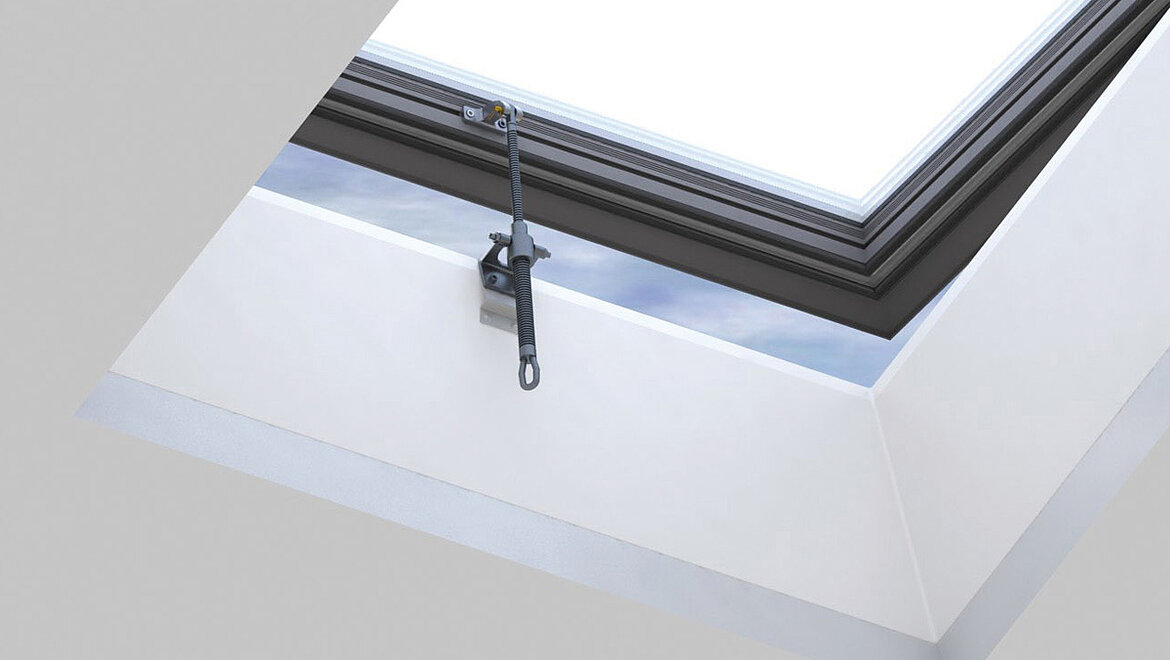

Lüftungsaggregate
Je nach Größe und Glasgewicht stehen folgende Varianten zur Wahl:
Produkterweiterungen

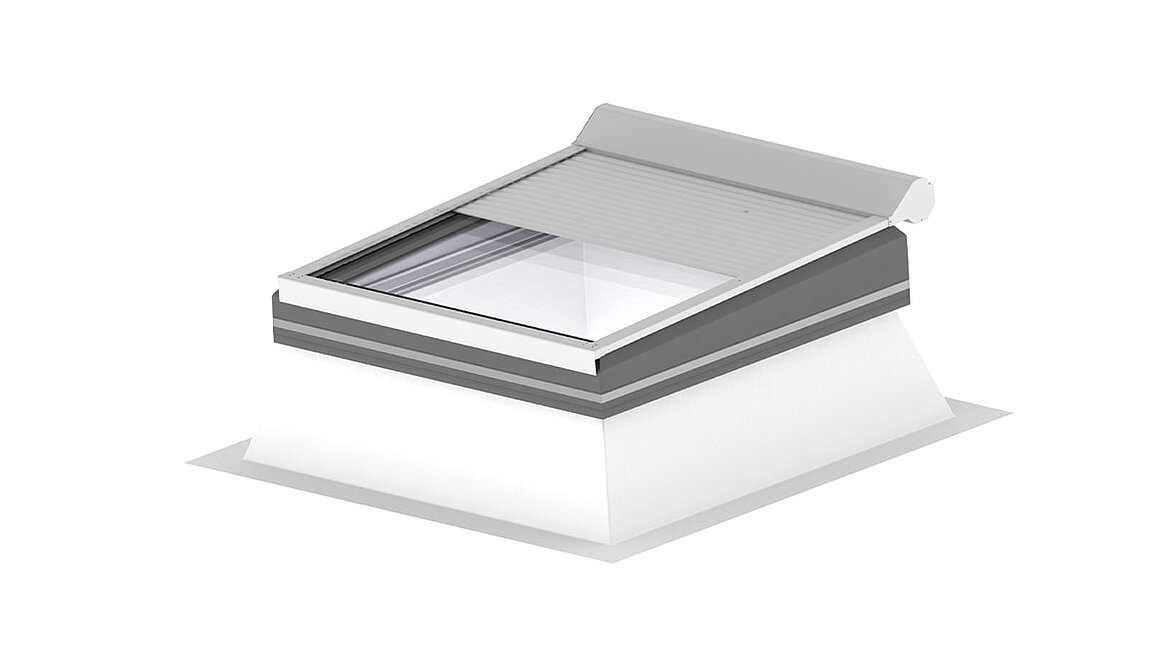

Sonnenschutz
- Innenliegend mit Sicherheitszugbändern
- Außenliegend als Rollo
- Zwischen den Scheiben
- Außenliegend, starr (Sonnenschutz mit Laubbaumeffekt)

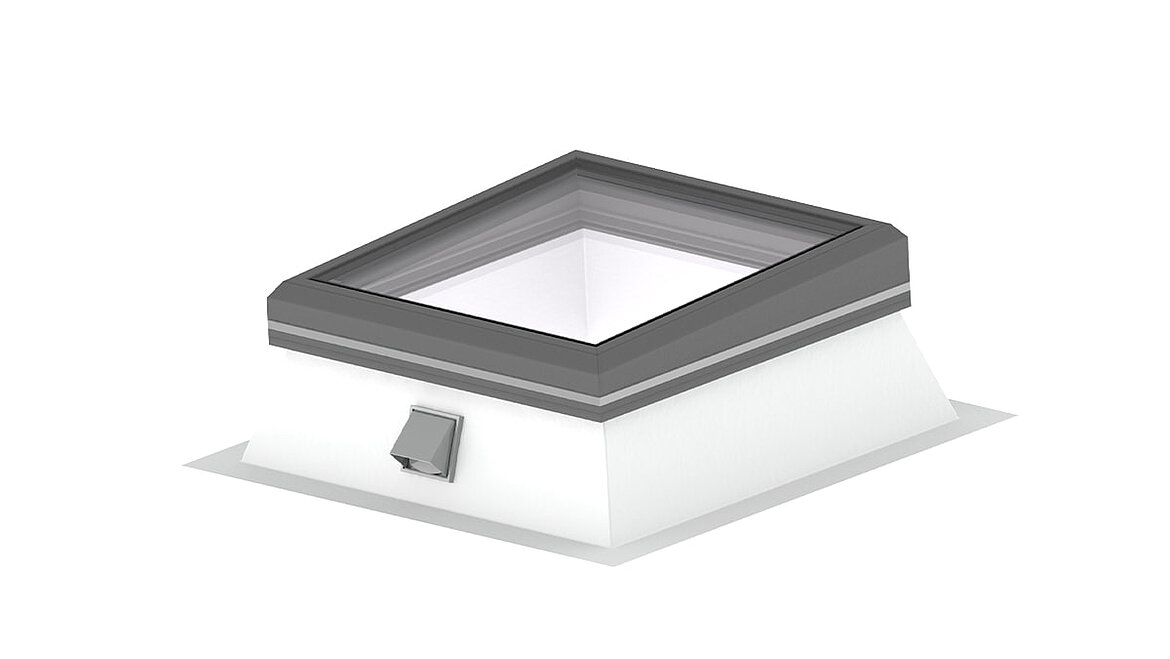

Kleinraumlüfter
- Wird zur Entlüftung in 30, 40, 50, 70 cm hohen Aufsatzkranz integriert
- Integrierte Wetterschutzhaube und Insektenschutz
- Fördervolumen: 180 m³/h
- Schutzart: IP34

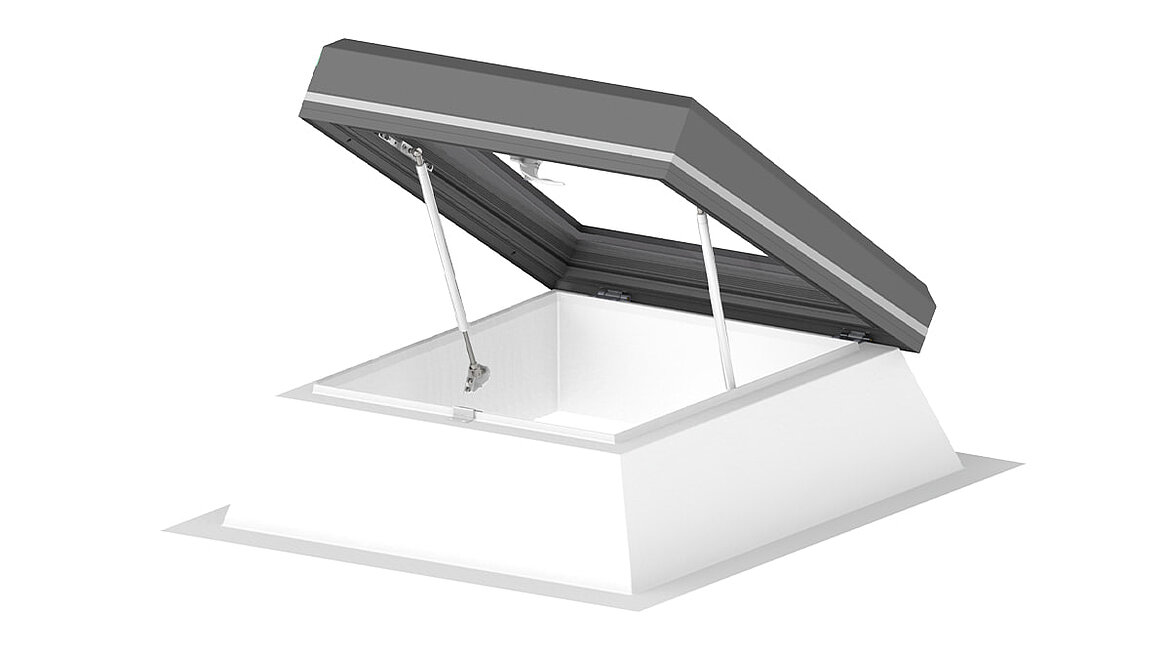

Dachausstieg mit manueller Öffnung
- Einfache Öffnung durch Gasdruckfedern
- Für 2-Scheiben-Verglasung bis zu einer Größe von 120 cm x 120 cm
- Für 3-Scheiben-Verglasung bis zu einer Größe von 100 cm x 100 cm

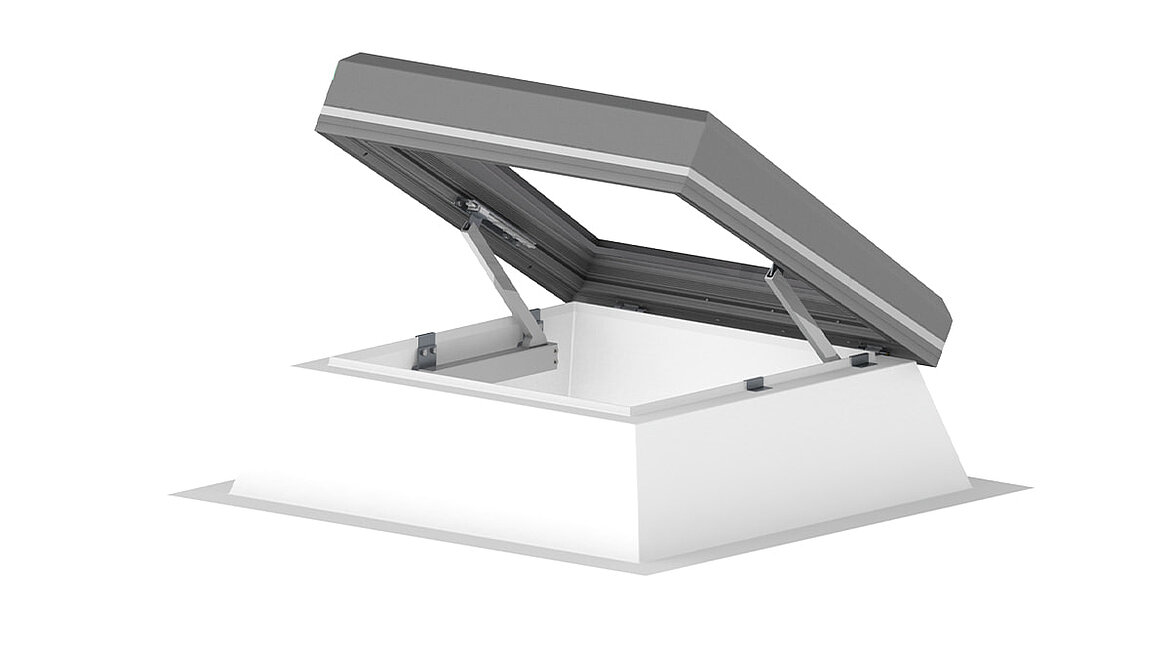

Dachausstieg mit elektrischer Öffnung
- Komfortable Öffnung durch Elektroantrieb
- Für 2-Scheiben-Verglasung bis zu einer Größe von 120 cm x 150 cm
- Für 3-Scheiben-Verglasung bis zu einer Größe von 120 cm x 120 cm
Wind- und Regenfühler
- Für ein automatisiertes Schließen bei Wind und Regen und anschließend automatisiertes Öffnen
- Für Gruppen- oder Einzelbetätigung
Reed-Kontakt
- Im Rahmenprofil integrierter Magnetschalter für einen berührungslosen Schaltvorgang
- Signalisierung der Öffnungsposition (geschlossen / geöffnet) des Tageslichtelementes
- Anbindung an Alarmanlage möglich
Die technischen Details
Flachdach Fenster FE 3°: Aluminiumprofil

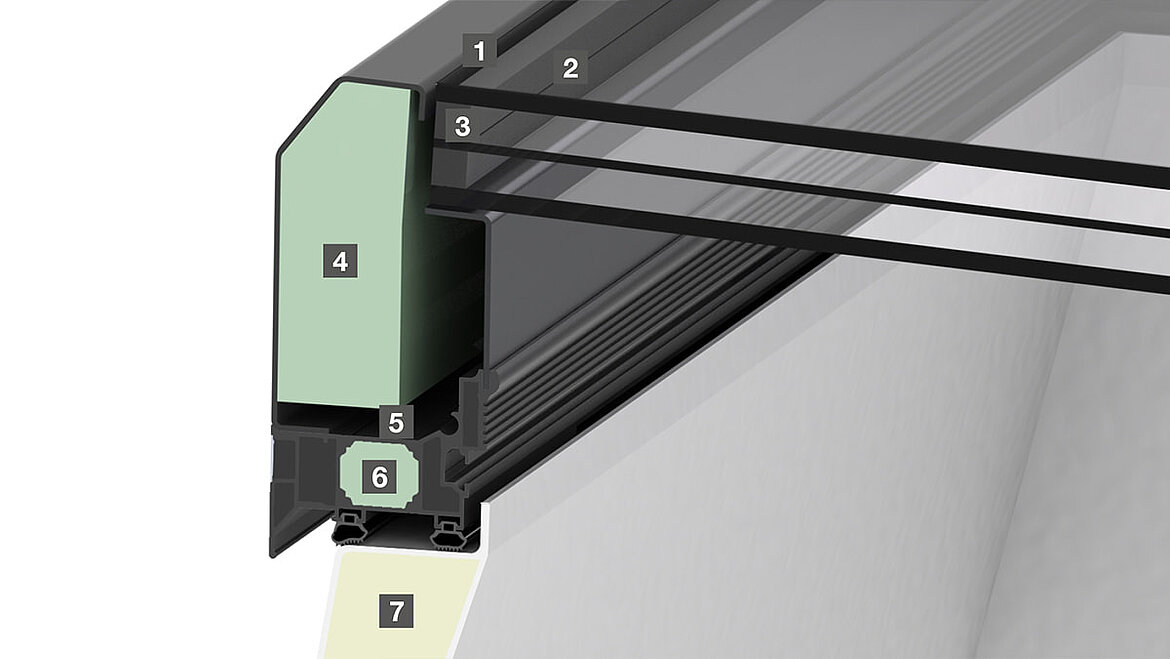

Konstruktionsdetails
1 - Structural Glazing Bauweise
2 - Planebener Wasserablauf
3 - "Warme Kante" (Abstandhalter zwischen den Glasscheiben aus Materialien mit geringer Wärmeleitfähigkeit) serienmäßig
4 - Integration sämtlicher Antriebe und Komponenten im Profilrahmen
5 - TAD - ThermoAktivesDesign:
Knickfreier Isothermenverlauf im Profilsystem
6 - Thermisch optimierter Dämmkern
7 - Wärmegedämmter Aufsatzkranz aus glasfaserverstärktem Kunststoff: Ohne Fugen gefertigt und mit (optionalem) durchgehend 60mm starkem Dämmkern aus PU-Schaum
GFK-Aufsatzkranz
Stabilität und Wärmedämmung in vielen Varianten
Der Aufsatzkranz bildet den Sockel für die Konstruktion. Er sorgt für den thermisch idealen Anschluss an den Baukörper. Die von LAMILUX aus faserverstärkten Kunststoff gefertigten Aufsatzkränze sind FCKW-frei, komplett weiß durchpigmentiert und mit Hartschaum aus Polyurethan wärmegedämmt. Sie verfügen über eine wetterfeste Versiegelung und gelten als nicht brennend abtropfend. LAMILUX-Aufsatzkränze haben einen geschlossenen Kastenquerschnitt – das macht sie sehr stabil und verwindungssteif. Unterschiedliche Metalleinlagen können direkt einlaminiert werden.
LAMILUX-Aufsatzkränze können in äußerst vielen Varianten bezüglich ihrer Höhe und Neigungswinkel produziert werden. Darüber hinaus bieten sie viele Möglichkeiten individuell zu realisierender Dachanschlüsse. Beispiel: wärmegedämmter Fußflansch – auf Wunsch auch mit variablen Dämmstärken.
DIN 18234 – Verhinderung der Brandweiterleitung auf dem Flachdach
Der Aufsatzkranz aus GFK sowie das Alu-Einfassrahmenprofil machen weitere Sicherungsmaßnahmen auf dem Flachdach überflüssig. Oberflächenschutz in Form von Kiesschüttungen ist nicht nötig.
