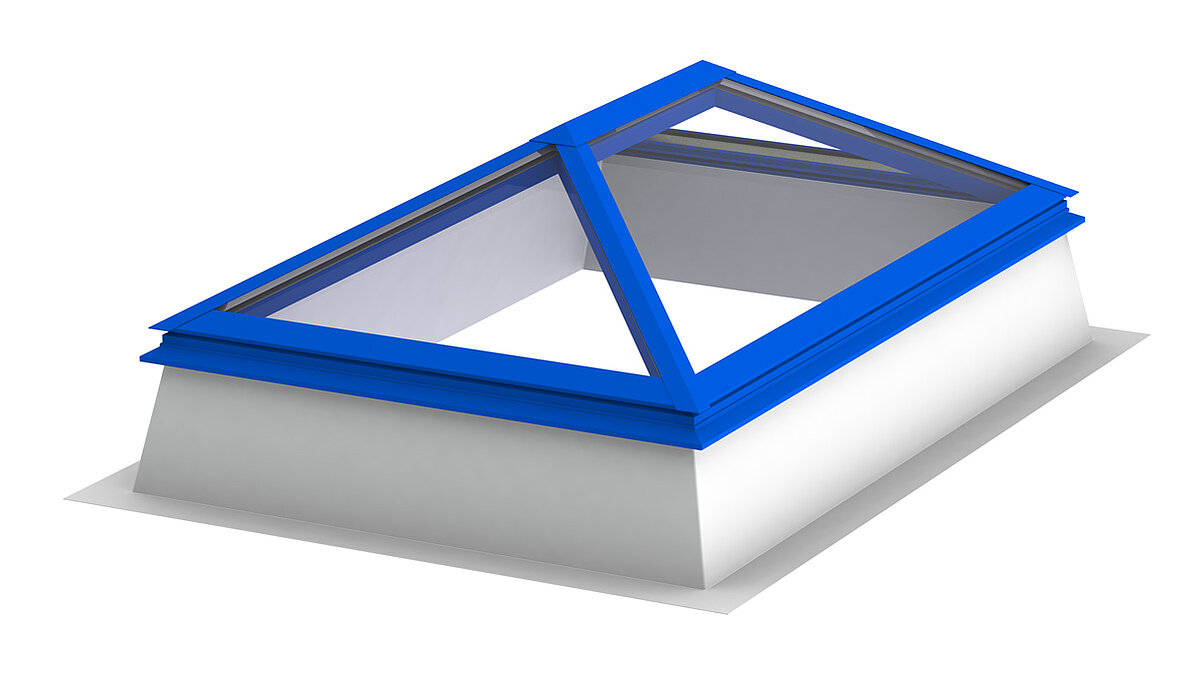

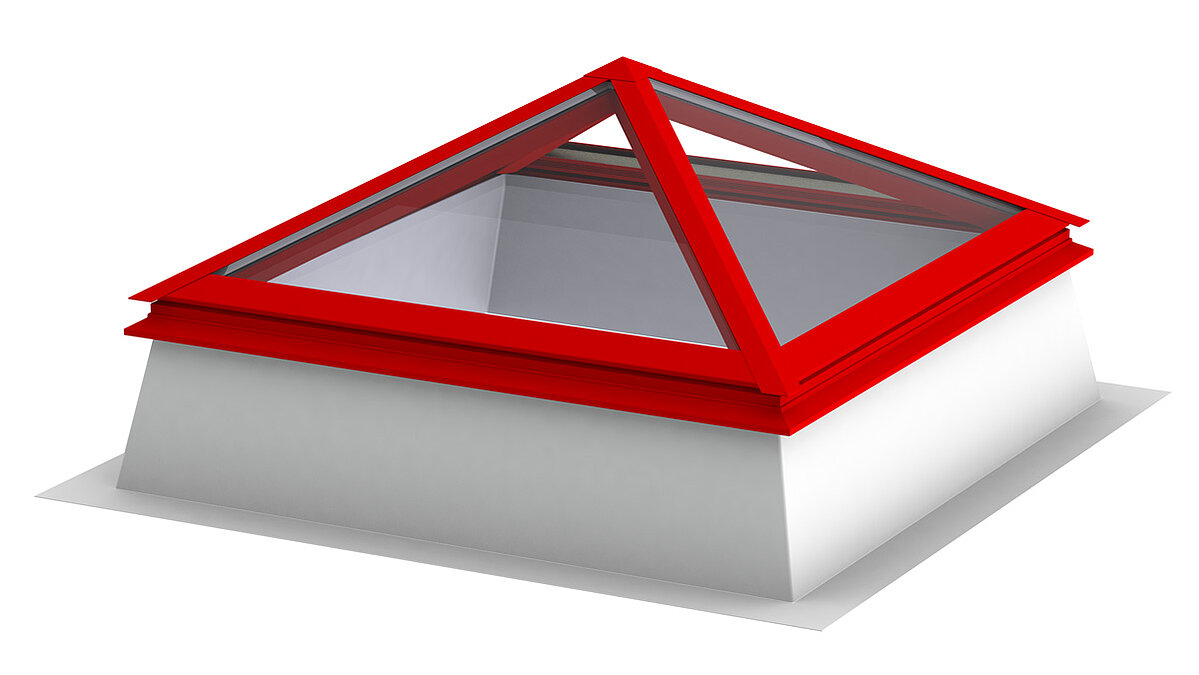

LAMILUX Flachdach Fenster FE Pyramide / Walm

Pyramiden- oder walmdachförmige Flachdach Fenster - formschöne Einzelelemente für das Flachdach


Die Vorteile auf einen Blick

Pyramide / Walmdach Flachdach Fenster: Aluminiumprofil


Energieeffizienz

  • Hoher Tageslichteinfall mit zahlreichen Verglasungsvarianten
  • Optimale Wärmedämmung durch wärmebrückenfreie Gesamtkonstruktion
  • Intelligente Steuerungen für natürliche Be- und Entlüftung und Sonnenschutzrollos
  • Vollflächig wärmegedämmter GFK-Aufsatzkranz  mit U-Wert < 0,9 W/m²K
  • Thermisch idealer Bauanschluss (z.B. wärmegedämmter Fußflansch)
  • Herausragende Luftdichtheit durch Ballondoppeldichtungen: Leistungsklasse 4 – geprüft nach EN 12207
  • Ökobilanz leicht gemacht: Für die LAMILUX Flachdach Fenster FE Pyramide / Walm existiert eine umfassende Umweltproduktdeklaration gemäß DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 und EN ISO 14025

Komfort

  • Angenehmes Raumklima durch natürliche Be- und Entlüftung und Sonnenschutz
  • Hoher Schallschutz der Verglasungen (EN ISO 140-3 bis zu 45 dB)

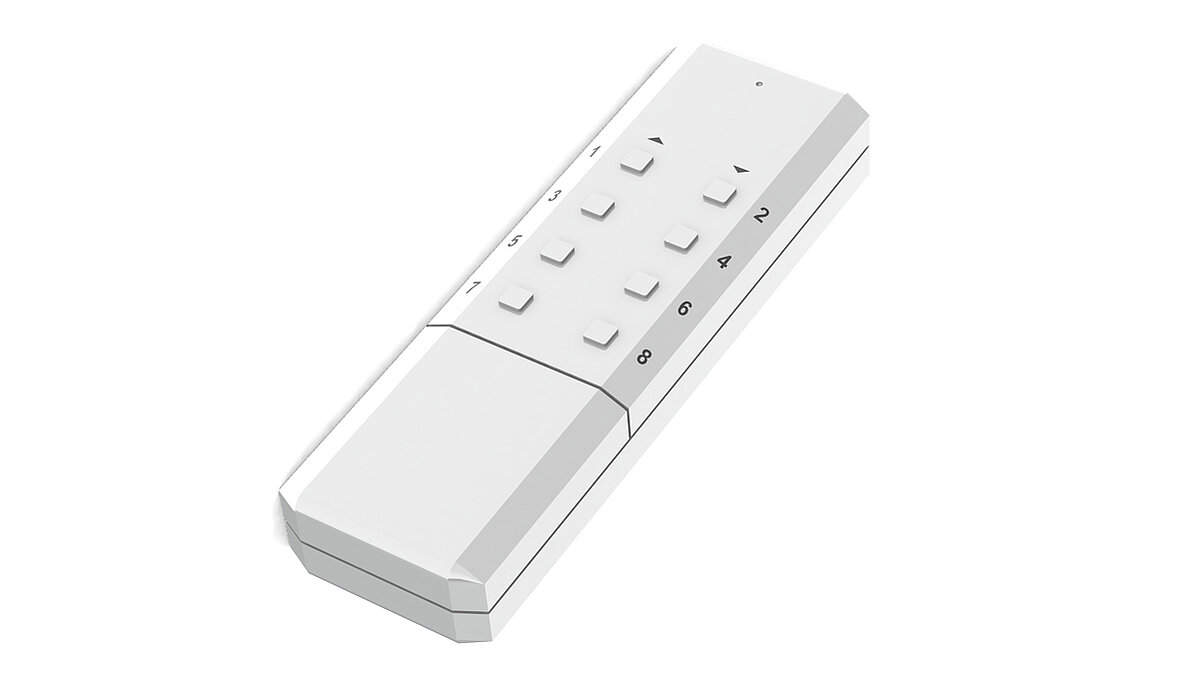

  • Komfortable Funkfernbedienung für Lüfterelement und Sonnenschutz
  • Tageslichtelement und Aufsatzkranz sind werkseitig komplett vormontiert, verriegelt und somit jederzeit mit einem Öffnersystem nachrüstbar

Design

  • Filigrane Optik von innen und außen mit eleganten und schmalen Sprossenprofilen
  • Glatte, saubere Ansicht des gesamten Elements ohne sichtbare Verschraubungen
  • Farbenvielfalt nach RAL-Karte (Einfassprofile)

Sicherheit

  • Permanent durchsturzsicher
  • Minimierte Kondensatgefahr an den Innenseiten der Verglasung und den Rahmen- und Sprossenprofilen
  • Widerstand gegen Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme mit Klassifizierung B,roof(t1) nach DIN EN 13501-5

Die Ausstattungsvarianten

Pyramide / Walmdach Flachdach Fenster: Aluminiumprofil


Verglasungsvarianten

Unser Verglasungsangebot berücksichtigt jeweils individuell die Aspekte

  • Tageslichteinfall – Transparenz und Lichtstreuung
  • Energieeffizienz / Wärmedämmung
  • Sonnenschutz / Wärmeschutz
  • Schallschutz
  • Selbstreinigung
  • Sicherheit – Durchsturzsicherheit
BezeichnungUg-WertLichtdurchlässigkeitGesamtenergiedurchlassSchalldämmung
W102 2-fach Isolierverglasung ESG1,1 W/m²K80 %62 %38 dB
W103 2-fach Isolierverglasung ESG (mit mattheller Folie)1,1 W/m²K54 %59 %38 dB
S109 2-fach Isolierverglasung ESG (Sonnenschutz 60/30 neutral)1,1 W/m²K61 %30 %38 dB
W111 2-fach Isolierverglasung ESG (Selbstreinigungseffekt)1,1 W/m²K80 %62 %38 dB
W110 3-fach Isolierverglasung ESG0,6 W/m²K72 %51 %39 dB
W303 3-fach Isolierverglasung ESG (mit mattheller Folie)0,6 W/m²K49 %50 %39 dB
S117 3-fach Isolierverglasung ESG (Sonnenschutz 60/30 neutral)0,6 W/m²K55 %28 %39 dB
W311 3-fach Isolierverglasung ESG (Selbstreinigungseffekt)0,6 W/m²K72 %51 %39 dB

Weitere Verglasungen auf Anfrage möglich.

LAMILUX fugenloser GFK-Aufsatzkranz

LICHTTRANSMISSION ERHÖHEN: LAMILUX REFLECTIVE

  • Steigerung der Lichttransmission des Tageslichtelementes um bis zu 50% durch das geschützte Prinzip der Auskleidung mit hochreflektierendem Aluminium-Reflektormaterial
  • Bis zu 33% Einsparung für Kunstlichtenergie
  • Hochwertige Innenoptik durch edle Oberflächen

Anschlusstechnik der LAMILUX Aufsatzkränze

Anschlussdetails Aufsatzkranz

LAMILUX Treppenhausentrauchung

Die unkomplizierte Alternative für das Treppenhaus

Das Zubehör

Pyramide / Walmdach Flachdach Fenster: Aluminiumprofil

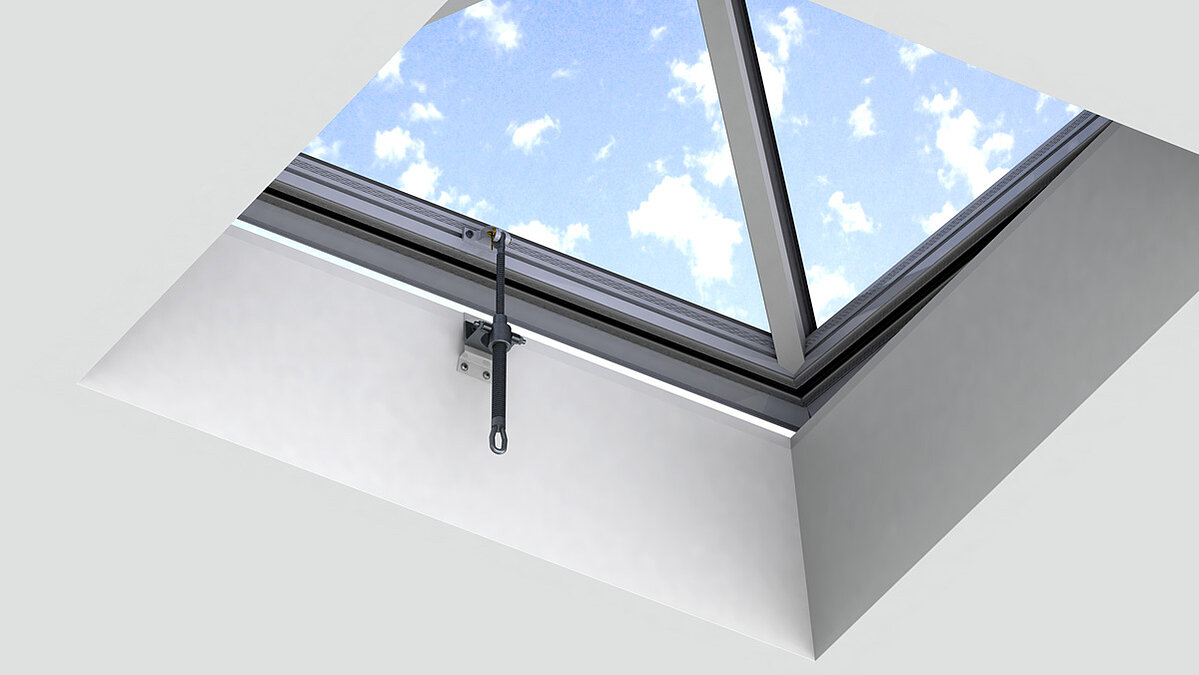

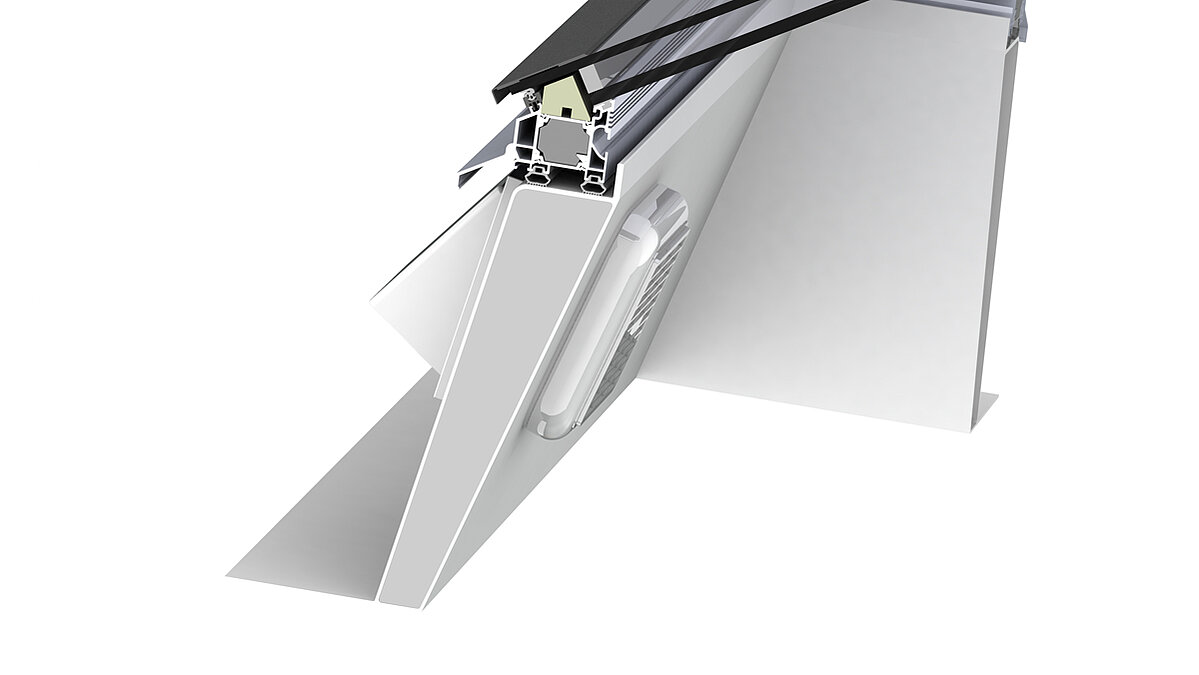

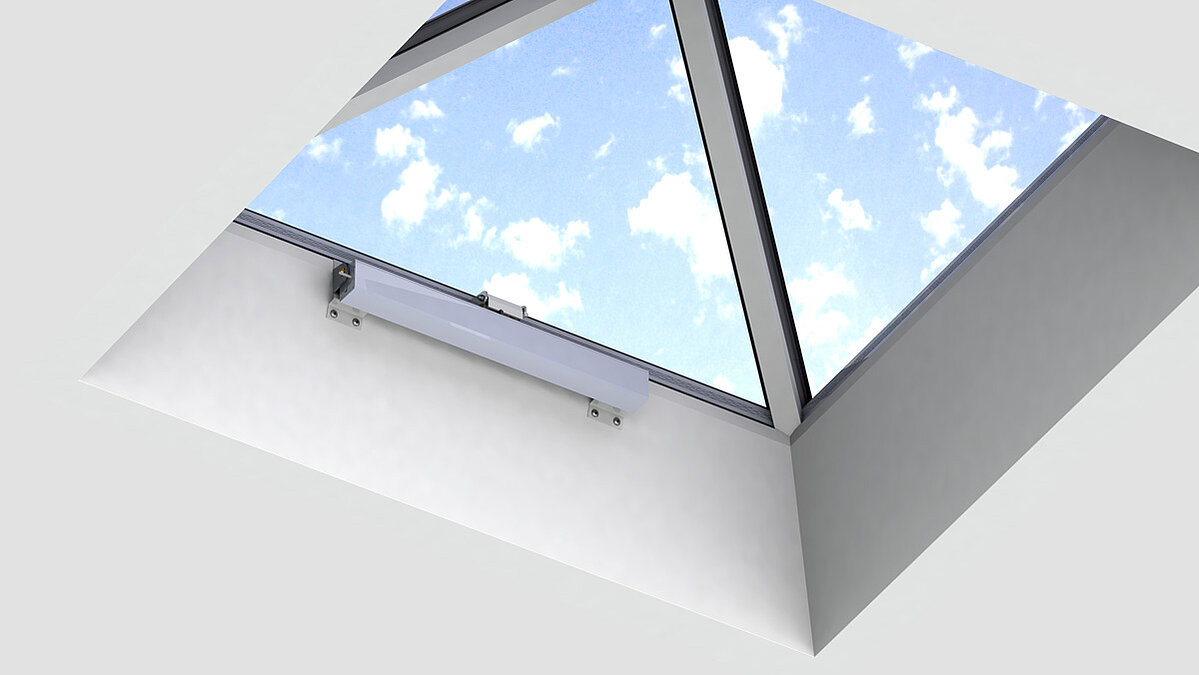

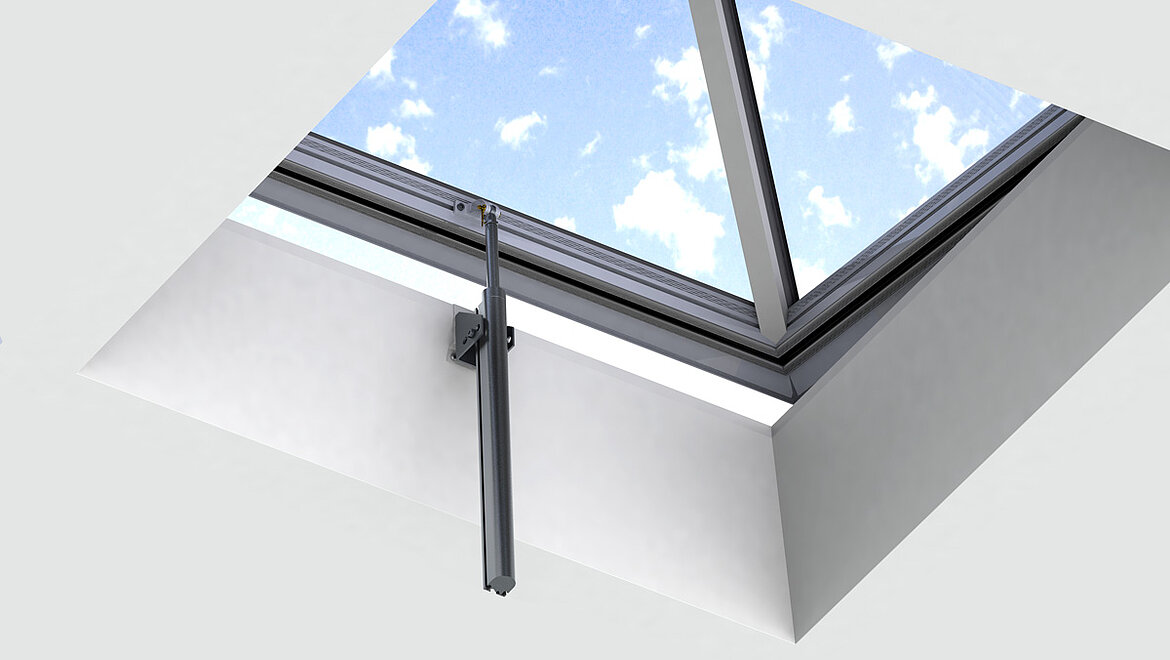

Lüftungsaggregate

Je nach Größe und Glasgewicht stehen folgende Varianten zur Wahl:

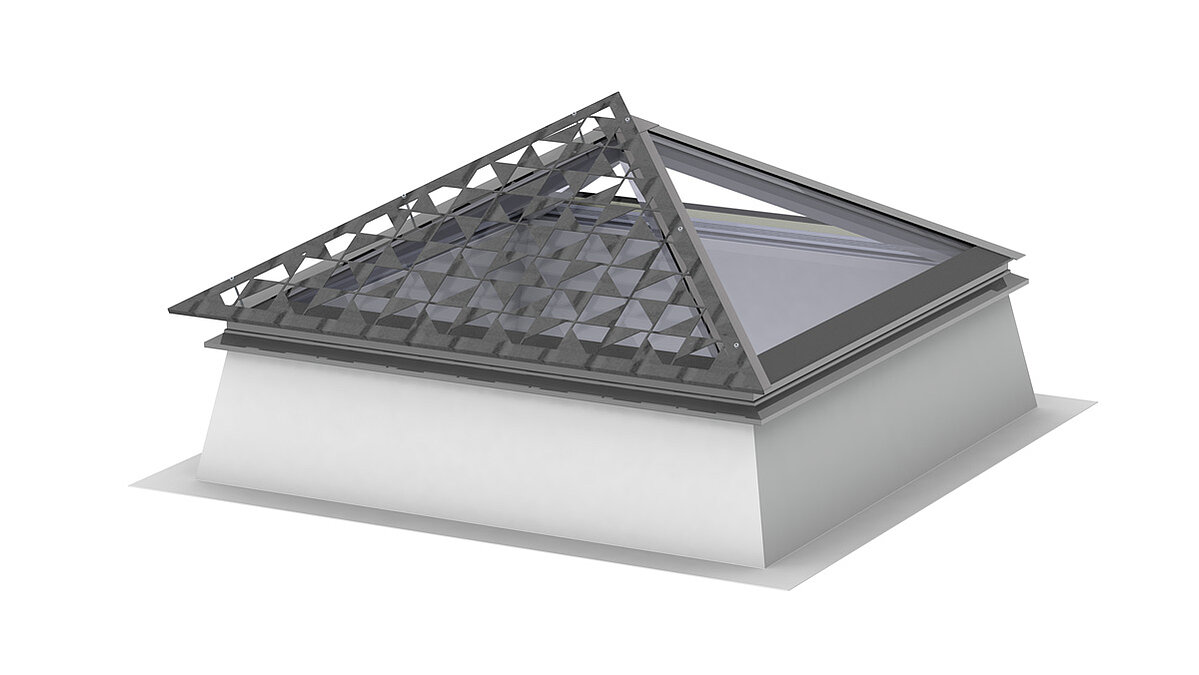

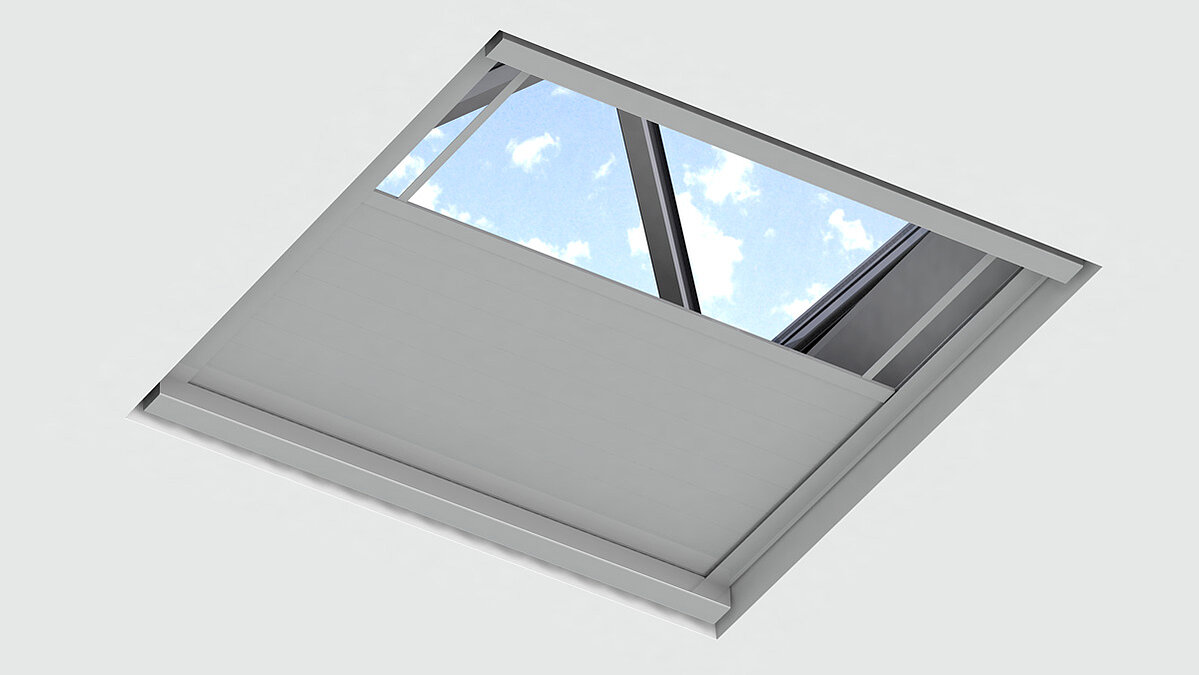

Sonnenschutz

Die technischen Details

Pyramide / Walmdach Flachdach Fenster: Aluminiumprofil

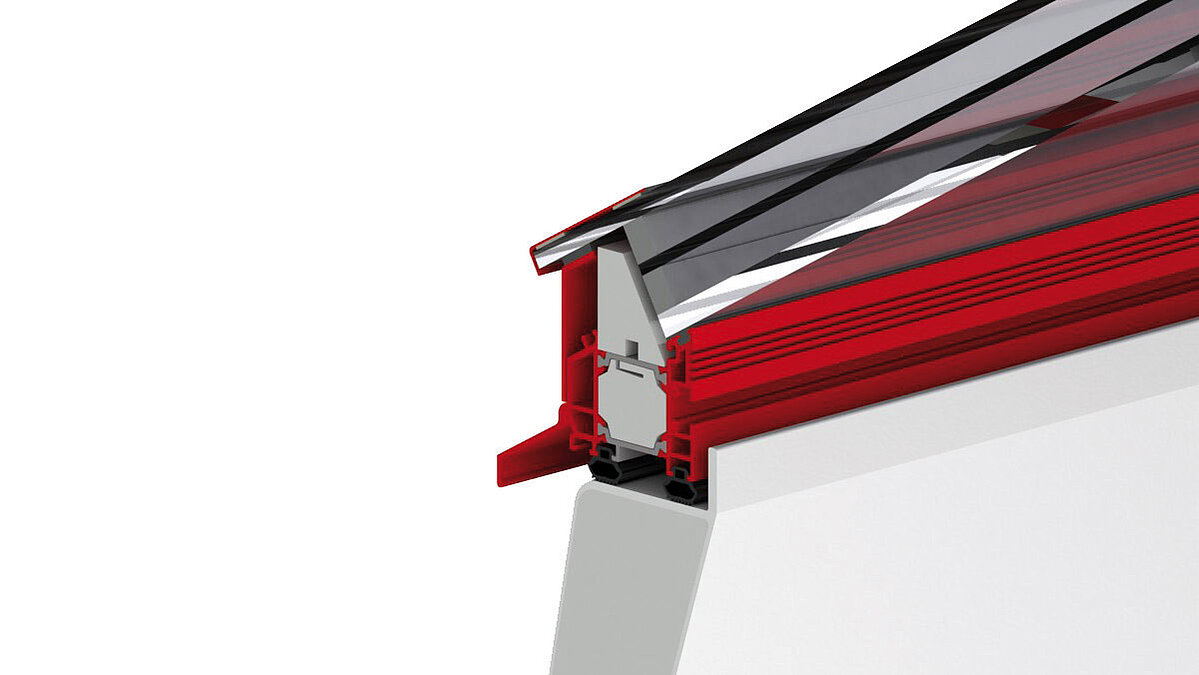

Konstruktionsdetails

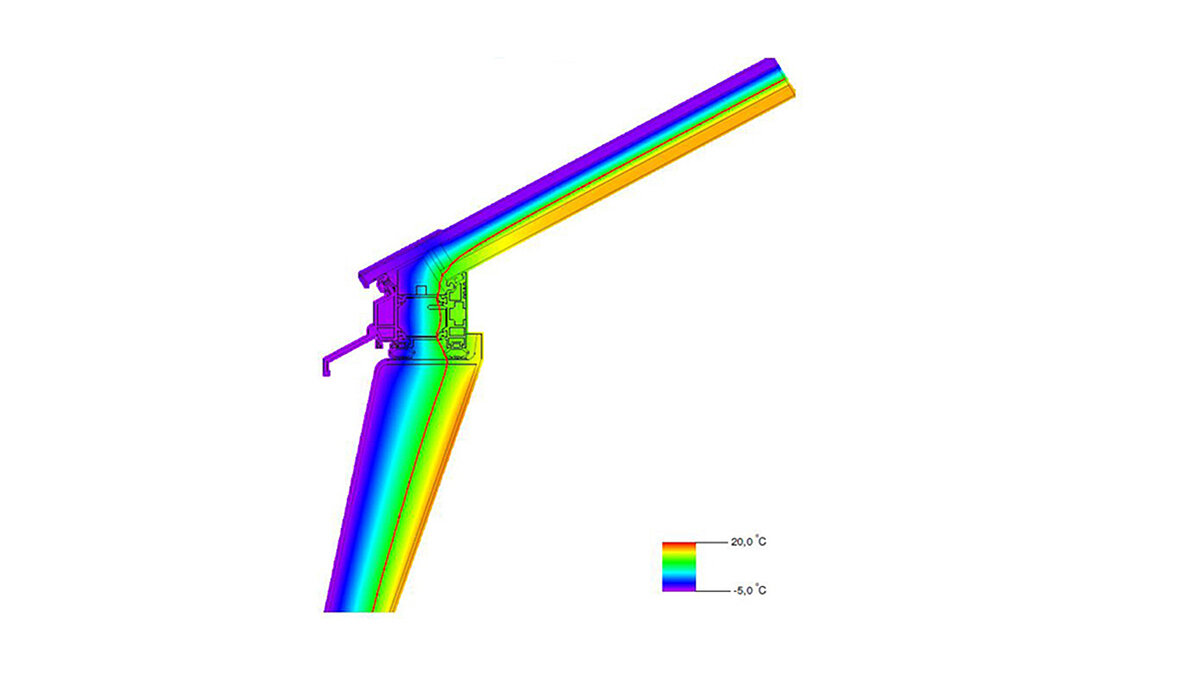

Energieeffizienz

GFK-Aufsatzkranz

Stabilität und Wärmedämmung in vielen Varianten

Der Aufsatzkranz bildet den Sockel für die Konstruktion. Er sorgt für den thermisch idealen Anschluss an den Baukörper. Die von LAMILUX aus faserverstärkten Kunststoff gefertigten Aufsatzkränze sind FCKW-frei, komplett weiß durchpigmentiert und mit Hartschaum aus Polyurethan wärmegedämmt. Sie verfügen über eine wetterfeste Versiegelung und gelten als nicht brennend abtropfend. LAMILUX-Aufsatzkränze haben einen geschlossenen Kastenquerschnitt – das macht sie sehr stabil und verwindungssteif. Unterschiedliche Metalleinlagen können direkt einlaminiert werden.

LAMILUX-Aufsatzkränze können in äußerst vielen Varianten bezüglich ihrer Höhe und Neigungswinkel produziert werden. Darüber hinaus bieten sie viele Möglichkeiten individuell zu realisierender Dachanschlüsse. Beispiel: wärmegedämmter Fußflansch – auf Wunsch auch mit variablen Dämmstärken.

DIN 18234 – Verhinderung der Brandweiterleitung auf dem Flachdach

Der Aufsatzkranz aus GFK sowie das Alu-Einfassrahmenprofil machen weitere Sicherungsmaßnahmen auf dem Flachdach überflüssig. Oberflächenschutz in Form von Kiesschüttungen ist nicht nötig.
